Panasonic TH-58PF20ER [52/70] Настройка сети
![Panasonic TH-58PF20ER [52/70] Настройка сети](/views2/1020311/page52/bg34.png)
2/2Установка
Установка мультиэкрана
Установка таймера
Уст-ка текущего времени
Настройка сети
Ориентация дисплея
Пейзаж
Настройка Картинка-В-Картинке
Верт. положение
--:--:--:--:--:--
Протокол DHCP
Настройка сети
Сoхранить
0
192.168. 0. 8
255.255.255. 0
192.168. 0. 1
1024
Авто
RS-232C
ВЫКЛ
Маска подсети
Скорость локальной сети
Шлюз
IP-адрес
Порт
Выбор управления интерфейса
Идентификатор сети
MAC-адрес
52

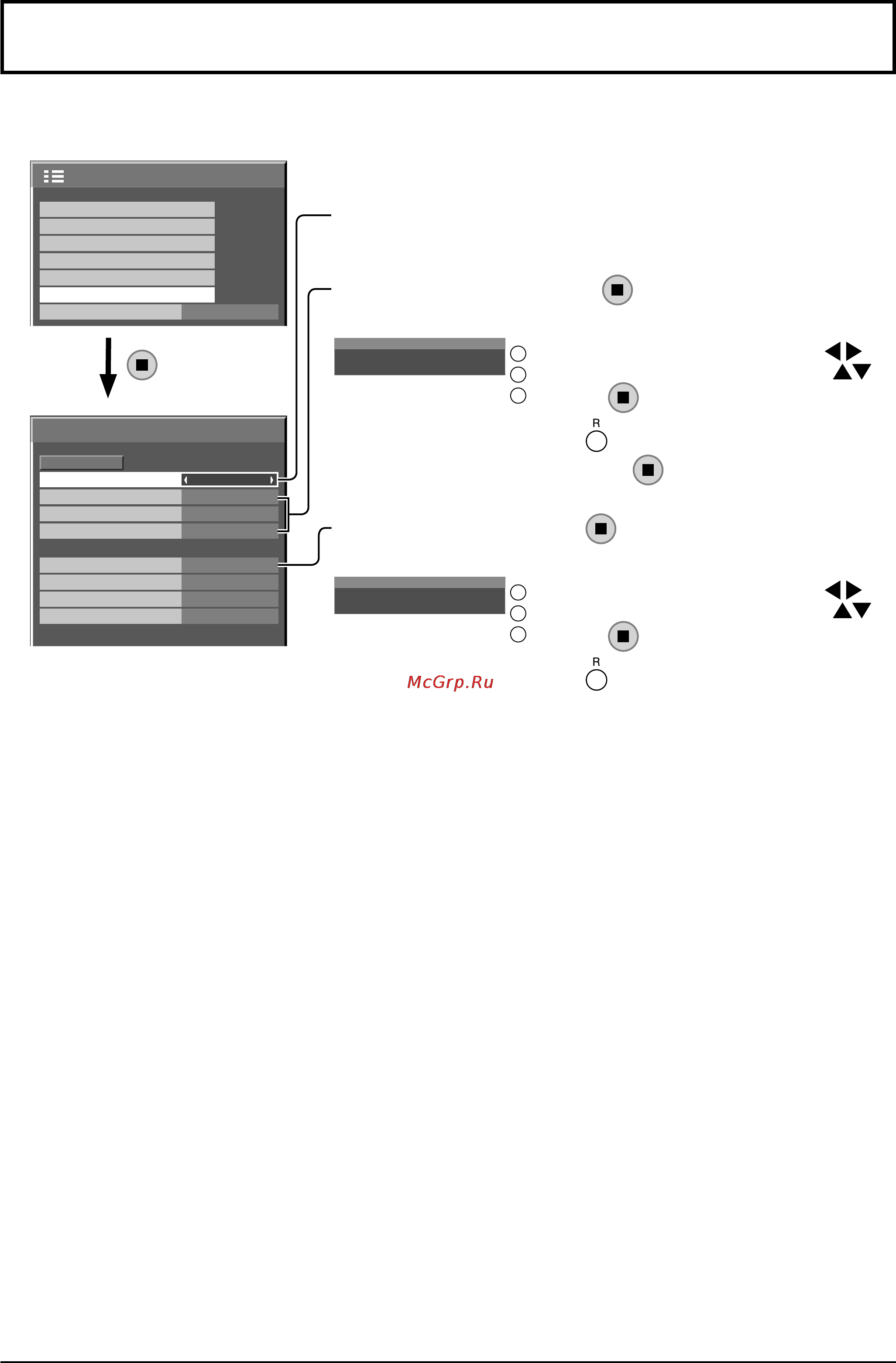

Настройка сети
Различные установки для использования сетевых функций.
Настройки протокол DHCP, IP-адрес, маскa подсети и шлюз
1 Настройте Протокол DHCP.
Когда выбран параметр “ВЫКЛ”, IP-адрес и другие настройки могут
быть заданы вручную.
2 Выберите элемент и нажмите .
3 Введите адрес.
I
192.168. 0. 8
IP-адрес
1
Чтобы выбрать цифру, используйте .
2
Чтобы изменить номер, используйте .
3
Нажмите .
Нажатие отменит изменение адреса.
4 Выберите “Сохранить” и нажмите .
Настройка порт
1 Выберите “Порт” и нажмите .
2 Введите номер порта.
I
01024
Порт
1
Чтобы выбрать цифру, используйте .
2
Чтобы изменить номер, используйте .
3
Нажмите .
Нажатие отменит изменение номера порта.
Сoхранить
Сохраните текущие настройки сети. Будет сохранено
каждое значение, заданное для Протокол DHCP, IP-
адрес, Маска подсети и Шлюз. Если отображается
“NG”, убедитесь, что такой же IP-адрес не используется
в той же сети.
Протокол DHCP
(Функция клиента протокола DHCP)
Чтобы получить IP-адрес автоматически с помощью
DHCP-сервера, установите этот параметр
на “ВКЛ”.
Если DHCP-сервер не используется, установите его
на “ВЫКЛ”.
IP-адрес (Отображение и настройка IP-адреса)
Введите IP-адрес, если DHCP-сервер не используется.
Маска подсети
(Отображение и настройка маски подсети)
Введите маску подсети, если DHCP-сервер не
используется.
Шлюз (Отображение и настройка шлюза)
Введите адрес шлюза, если DHCP-сервер не
используется.
Порт
Задайте номер порта, используемого для командного
управления. Доступный диапазон настройки 1024
– 65535. При использовании протокола PJLink™
настройка порта не обязательна.
Скорость локальной сети
Задайте скорость соединения окружения LAN.
Выберите значение Авто, 10 половина, 10 полная,
100 половина или 100 полная.
Идентификатор сети
Задайте ID для идентификации этого аппарата.
Доступный диапазон настройки 0 – 99.
Выбор управления интерфейса
Задайте управление с помощью RS-232C (последовательный)
или LAN. Даже в случае, когда питание было отключено “Выкл” с
помощью пульта дистанционного управления (режим ожидания),
питание слота будет включено, а индикатор питания будет гореть
оранжевым цветом независимо от настройки “Slot power”, если
установлен параметр “LAN” (см. стр. 55).
MAC-адрес
Отобразите MAC-адрес данного аппарата. Однако
MAC-адрес не отображается, если параметр “Выбор
управления интерфейса” установлен на “RS-232C”.
Примечания:
• Прежде чем использовать DHCP-сервер, убедитесь, что DHCP-сервер запущен.
•
Обратитесь к Вашему сетевому администратору для получения более подробной информации о настройках.
