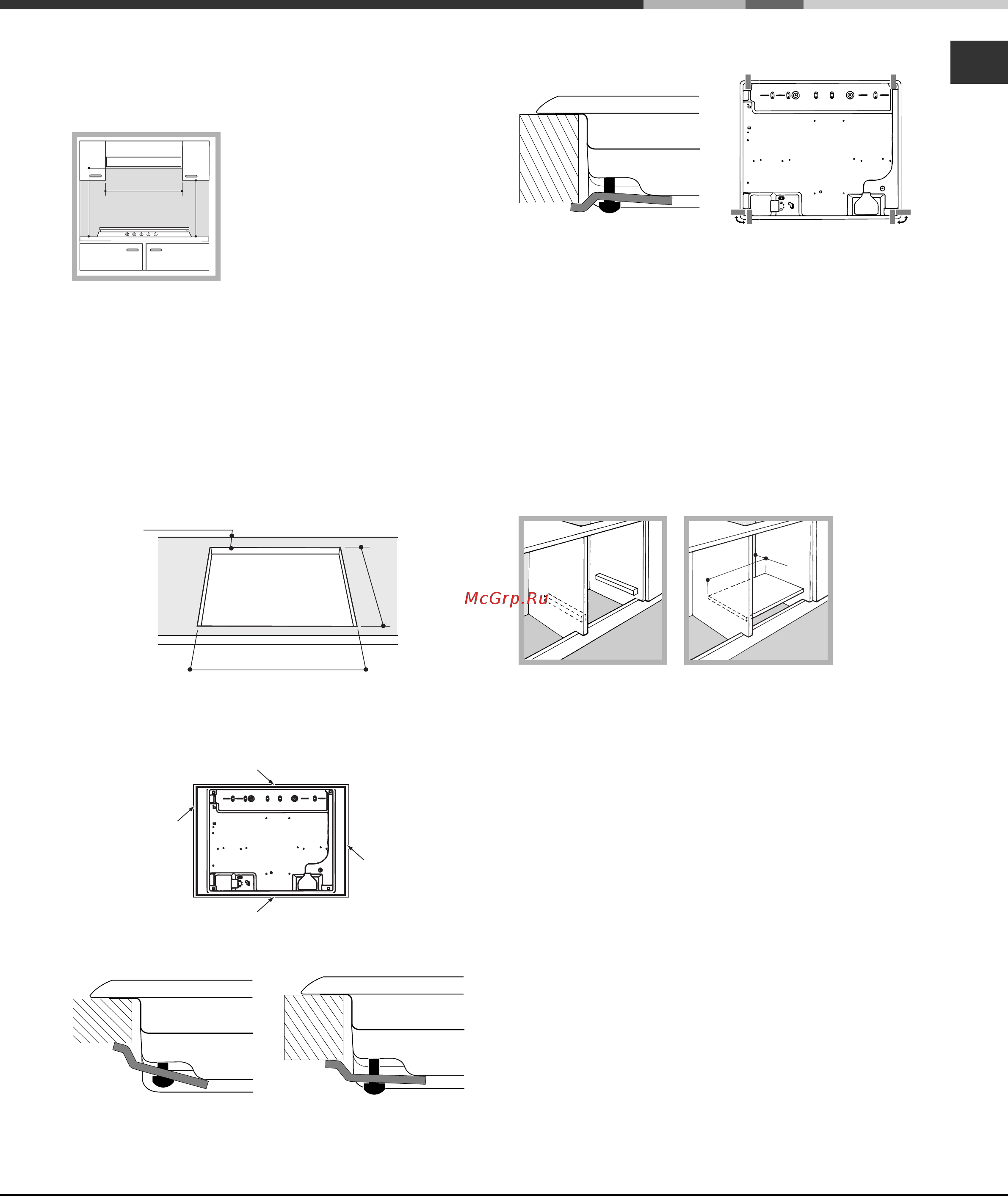

![Hotpoint-Ariston TQ 751 (ICE) K X/HA [15/56] Elektroanschluss](/views2/1071428/page15/bgf.png)
BE
15
• Die an die Dunstabzugshaube angrenzenden
Hängeschränke sind in einem Abstand von
mindestens 420 mm von der Arbeitsplatte
aufzuhängen (siehe Abbildung).
Sollte die Kochmulde unter
einem Hängeschrank installiert
werden, muss zwischen
Hängeschrank und Arbeitsplatte
ein Abstand von mindestens 700
mm bestehen (siehe Abbildung).
• Der Schrankausschnitt muss die auf der Abbildung
angegebenen Abmessungen aufweisen.
Die Kochmulde wird mit Hilfe von Haken auf der
zwischen 20 und 40 mm starken Arbeitsplatte
befestigt. Um eine optimale Befestigung der
Kochmulde zu gewährleisten, sollten sämtliche zur
Verfügung stehenden Haken verwendet werden.
• Wird die Kochmulde nicht über einem Einbaubackofen
installiert, ist unter der Kochmulde eine Holzplatte zur
Isolierung anzubringen. Dabei muss ein
Mindestabstand von 20 mm von der
Kochmuldenunterseite eingehalten werden.
555
mm
475
mm
55
mm
• Vor der Befestigung an der Arbeitsplatte muss die
Dichtung (mitgeliefert) so wie auf der Abbildung
veranschaulicht, um das gesamte Kochfeld
herum verlegt werden.
Haken-Befestigungsschema
Position der Haken für Position der Haken für
Arbeitsplatten H=20mm Arbeitsplatten H=30mm
560 mm.
45 mm.
600mm min.
600mm min.
700mm min.
Vorne
Position der Haken für Hinten
Arbeitsplatten H=40mm
! Verwenden Sie die im Beipack “Zubehör” befindlichen
Haken.
Belüftung
Um eine einwandfreie Belüftung zu gewährleisten, muss
die Rückwand des Schrankumbaus abgenommen
werden. Der Backofen sollte möglichst so installiert
werden, dass er auf zwei Holzleisten oder aber auf einer
durchgehenden Fläche aufliegt, die über einen
Ausschnitt von mindestens 45 x 560 mm verfügt (siehe
Abbildungen).
! Die Kochmulde darf nur dann über Einbaubacköfen
installiert werden, wenn diese über ein Kühlgebläse
verfügen.
Elektroanschluss
Die mit einem Dreileiterkabel ausgerüsteten
Kochmulden sind für den Betrieb mit Wechselstrom bei
der auf dem Typenschild (befindlich auf der Unterseite
der Kochmulde) angegebenen Versorgungsspannung
und -frequenz ausgelegt. Der Erdleiter des Kabels ist
gelb/grün. Wird die Kochmulde über einem
Einbaubackofen installiert, müssen der Elektroanschluss
der Kochmulde sowie der des Backofens getrennt
voneinander vorgenommen werden. Dadurch wird eine
ausreichende elektrische Sicherheit gewährleistet und
das Herausziehen des Backofens erleichtert.
Anschluss des Versorgungskabels an das Stromnetz
Versehen Sie das Netzkabel mit einem Normstecker für
die auf dem Typenschild angegebene Belastung (siehe
nebenstehende Tabelle).
Wird das Gerät direkt an das Stromnetz angeschlossen,
ist zwischen Stromnetz und Gerät ein allpoliger, der Last
