38
UA

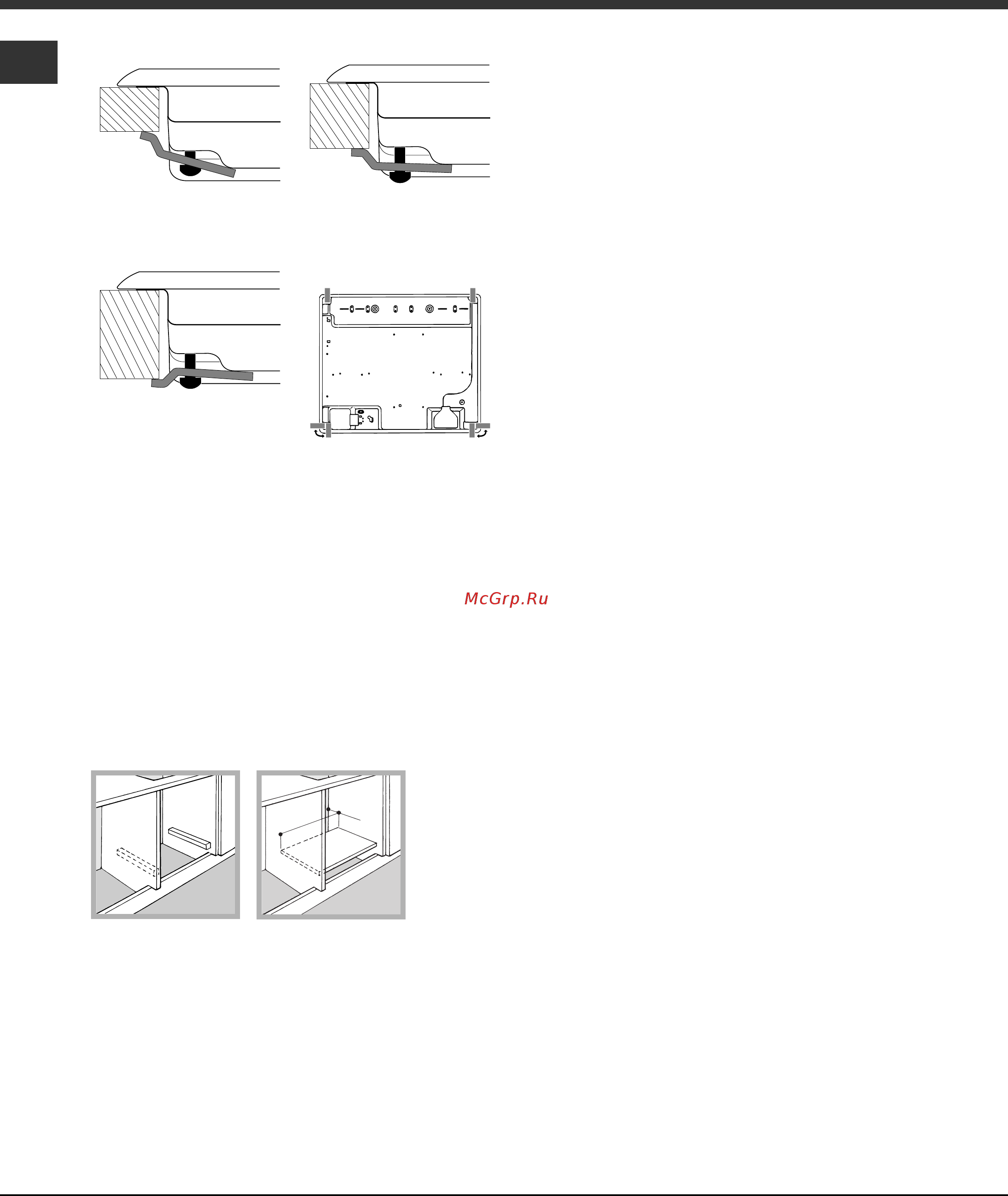

Схема кріплення гачків
Попереду
Позаду
! Використовуйте гачки з “упаковки з аксесуарами”
• Якщо варильна поверхня не встановлена на вбудовану
духовку, необхідно вставити дерев’яну панель як
ізоляцію. Таку панель слід встановити на мінімальній
відстані 20 мм від нижньої частини власне варильної
поверхні.
Вентилювання
Для гарантії належного вентилювання необхідно зняти
задню стінку у ніші. Бажано встановити духовку так,
щоб вона обпиралася на дві дерев’яні планки або на
суцільну поверхню з отвором щонайменш 45 x 560 мм
(див.малюнки).
!
Варильну поверхню можна встановлювати лише
понад вбудованими духовками, оснащеними
охолоджувальним вентилюванням.
Електричні підключення
Варильні поверхні, оснащені триполюсним шнуром
живлення, можуть працювати лише на змінному струмі,
напруга і частота якого в мережі мають відповідати
табличці з технічними даними (яка розташована в нижній
частині приладу). Провідник заземлення позначений
жовтим і зеленим кольором. В разі встановлення
варильної поверхні понад вбудованою духовкою,
електричні підключення поверхні і духовки мають
відокремлюватися, як з точки зору електричної небезпеки,
так і з метою полегшеного висування духовки.
Підключення шнуру живлення до електричної мережі
Забезпечте шнур вилкою, придатною для вказаного на
табличці з даними навантаження. У разі безпосереднього
підключення до мережі необхідно передбачити між
приладом і мережею всеполюсний вимикач з мінімальною
відстанню між контактами у 3 мм, який витримує
навантаження і відповідає чинним нормам (дріт заземлення
не має перериватися вимикачем). При розташуванні шнуру
живлення слідкуйте, щоб його температура у будь-якій
точці не перевищувала на 50°C температуру у приміщенні.
! Монтажник є відповідальним за правильне електричне
підключення та дотримання норм безпеки.
Перш ніж виконувати підключення, переконайтеся в
тому, що:
• розетка має заземлення у відповідності до чинного
законодавства;
• розетка розрахована на максимальне навантаження
у межах потужності приладу, зазначене у табличці з
характеристиками;
• напруга живлення знаходиться в межах значень,
вказаних на табличці з характеристиками;
• розетка сумісна з штепсельною вилкою приладу. В
іншому випадку замініть розетку або вилку; не
використовуйте подовжувачі й трійники.
! У встановленому приладі має бути забезпечений
легкий доступ до електричного шнуру і розетки.
! Шнур не повинен мати згинів або утисків.
! Шнур має періодично перевірятися і замінюватися
тільки вповноваженими фахівцями (див.Допомога).
! Компанія знімає з себе відповідальність у разі
недотримання вказаних норм.
Підключення газу
Підключення приладу до газопроводу або до газового
балону має виконуватися згідно до норм UNI-CIG 7129 і
7131 тільки після перевірки відповідності газу в мережі
до газу, на який налаштовано прилад. В протилежному
випадку необхідно виконати дії, наведені в розділі
«Переналагодження на інший тип газу». Якщо
використовується зріджений нафтовий газ з балону,
необхідно використовувати регулятори тиску згідно до
стандарту UNI-EN 12864 з внесеними подальшими
змінами.
560 mm.
45 mm.
Положення гачку для
стільниці H=20 мм
Положення гачку для
стільниці H=30 мм
Положення гачку для
стільниці H=40 мм
