RS
49
560 mm.
45 mm.
Сзади
Спереди
Монтаж крюка для
кухонного топа H=
40 мм
Монтаж крюка для
кухонного топа H=30 мм
Монтаж крюка для
кухонного топа H=20 мм

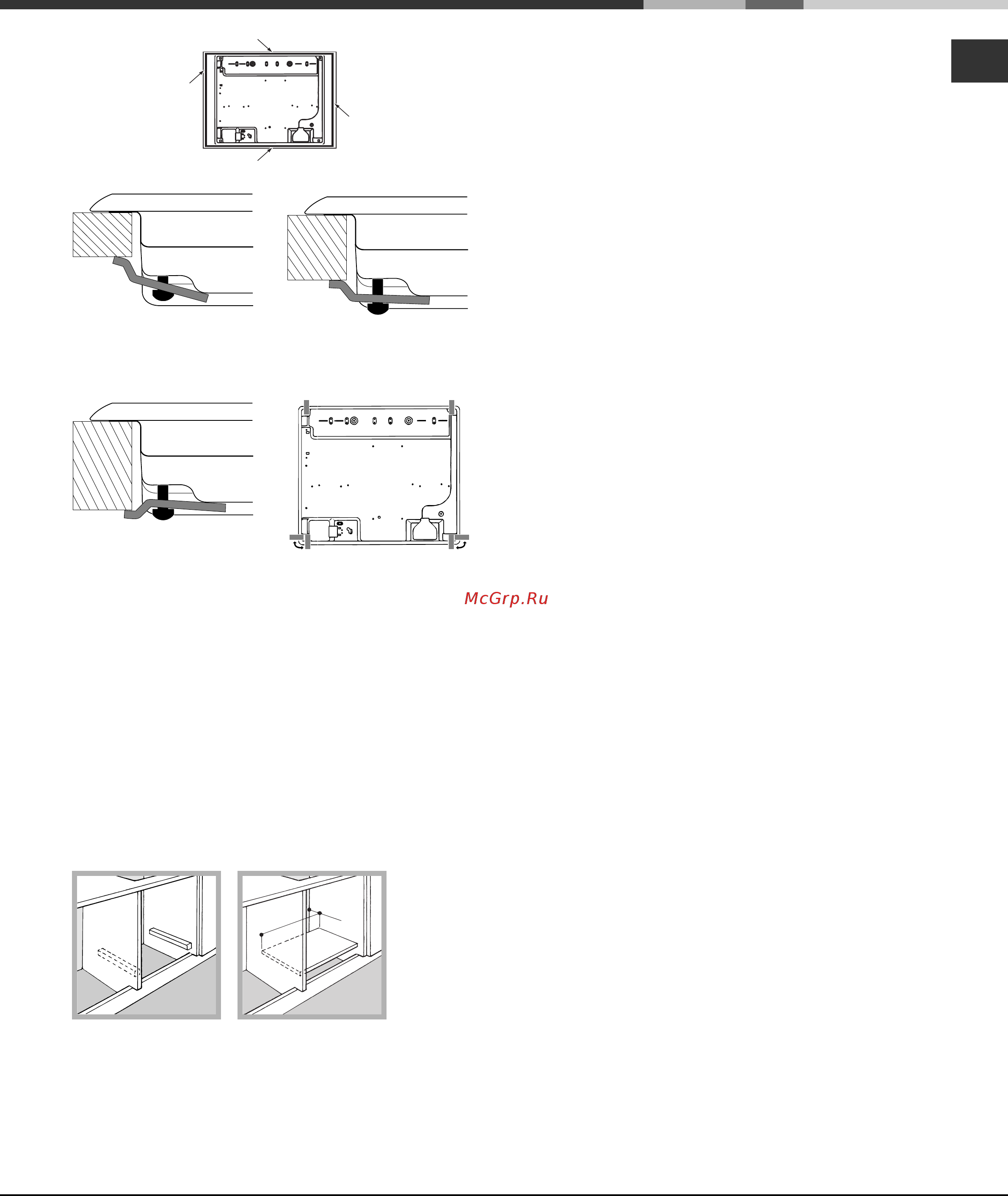

Схема крепления крюков
! Используите крюки из комплекта «вспомогательные
принадлежности»
• Если варочная панель не устанавливается сверху
встроенного духового шкафа, необходимо вставить
деревянную панель в качестве изоляции. Эта
панель должна быть установлена на расстоянии не
менее 20 мм от нижнеи части варочнои панели.
Вентиляция
Для обеспечения надлежащеи вентиляции необходимо
снять заднюю панель кухонного элемента.
Рекомендуется установить духовои шкаф на два
деревянных бруска или на сплошное основание с
отверстием диаметром не менее 45 х 560 мм (см
схемы).
! Варочная панель может быть установлена только
над встраиваемыми духовыми шкафами с
охладительной вентиляцией.
Электрическое подключение
Варочные панели, оснащенные трехполюсным
сетевым кабелем, расчитаны на функционирование с
переменным током с напряжением и частотои
электропитания, указанными на паспортнои табличке
(расположеннои снизу варочнои панели). Провод
заземления сетевого кабеля имеет желто-зеленыи
цвет. В случае установки варочнои панели сверху
духового шкафа, встроенного в кухонныи элемент,
электрическое подсоединение варочнои панели и
духового шкафа должно выполняться раздельно по
причинам безопасности, а так же для легкого съема
духового шкафа.
Подсоединение сетевого кабеля изделия к
сети электропитания
Установите на сетевои кабель нормализованную
штепсельную вилку, расчитанную на нагрузку, указанную
на заводскои табличке.
Изделие должно быть подсоединено к сети напрямую
при помощи многополюсного выключателя
минимальным расстоянием между контактами 3 мм,
установленного между изделием и сетевои розеткои.
Выключатель должен быть расчитан согласно
указаннои нагрузке и соответствовать деиствующему
нормативу в области электропитания (выключатель не
должен прерывать провод заземления). Сетевои
кабель должен быть расположен таким образом,
чтобы ни в однои точке его температура не превышала
температуру помещения более чем на 50°C.
! Электромонтер несет ответственность за правильное
подключение изделия к электрическои сети и за
соблюдение правил безопасности.
Перед подключением изделия к сети электропитания
проверьте следующее:
• сетевая розетка должна быть соединена с
заземлением и соответствовать нормативам;
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность изделия,
указанную на табличке с техническими
характеристиками;
• напряжение и частота тока сети должны
соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со
штепсельнои вилкои изделия. Если штепсельная
вилка не подходит к сетевои розетке, вызовите
уполномоченного техника для ее замены.
Запрещается использовать удлинители или
разветвители.
! Изделие должно быть установлено таким образом, чтобы
сетевои кабель и сетевая розетка были легко доступны.
! Сетевои кабель изделия не должен быть согнут или сжат.
! Регулярно проверяите состояние сетевого кабеля и в
случае необходимости поручите его замену только
уполномоченным техникам (см. Техническое
обслуживание).
! Производитель не несет никакои ответственности за
последствия несоблюдения перечисленных выше
требовании.
Подсоединение к газопроводу
Подсоединение изделия к газопроводу или к газовому
баллону должно осуществляться в соответствии с
деиствующими национальныи нормативами и только
после проверки соответствия изделия типу газа, к
которому он подсоединяется. В случае несоответствия
выполнить операции, описанные в параграфе
«Настроика на различные типы газа».
