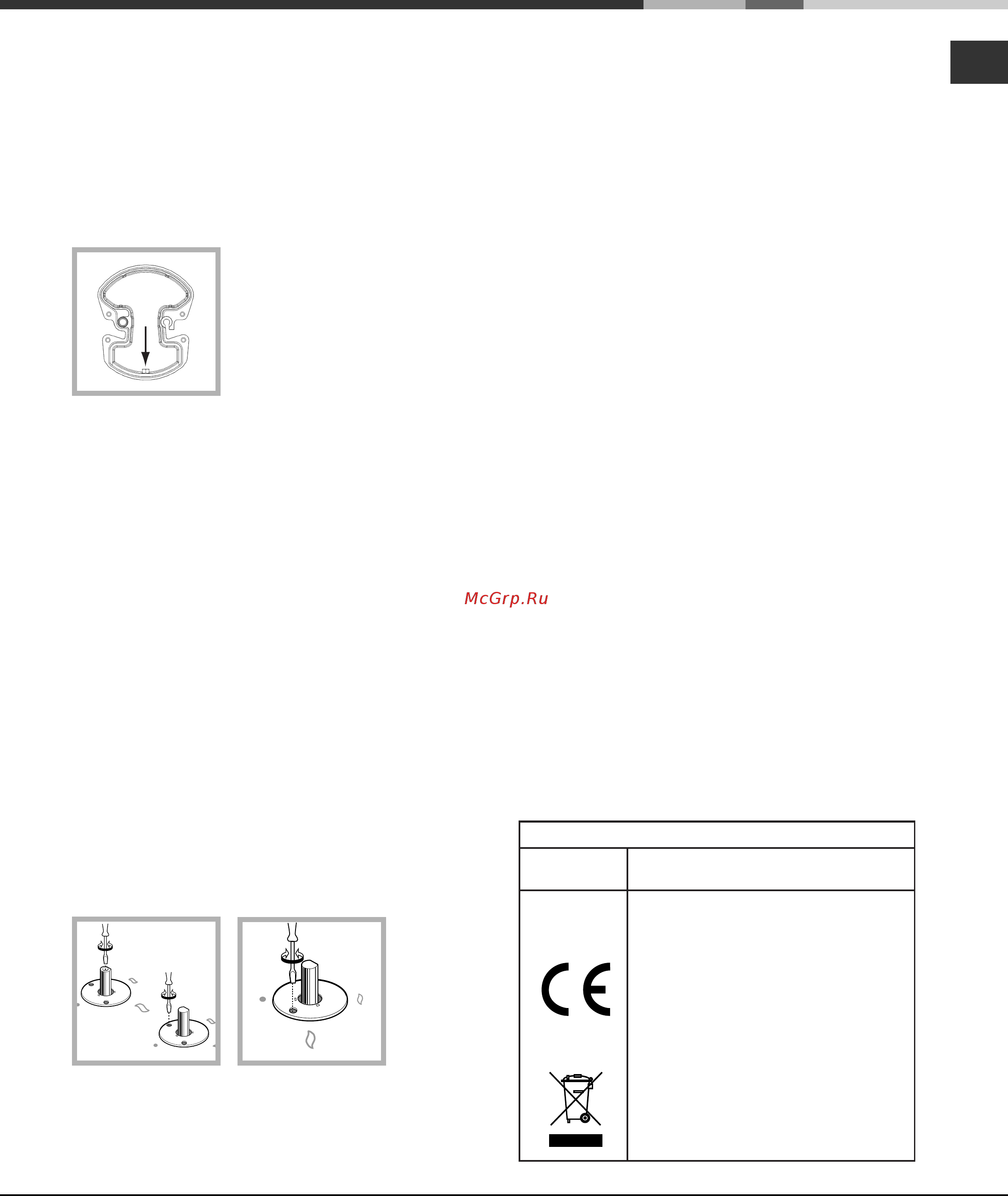

BE
17
Elektrischer
Anschluss
TYPENSCHILD
siehe Typenschild
Dieses Gerät entspricht den folgenden
EG-Richtlinien:
- 2006/95/EWG vom 12/12/06
(Niederspannung) und nachfolgenden
Änderungen
- 2004/108/EWG vom 15/12/04
(elektromagnetische Verträglichkeit) und
nachfolgenden Änderungen
- 93/68/EWG vom 22.07.93 und
nachfolgenden Änderungen.
- 2009/142/CEE vom 30.11.09 (Gas) und
nachfolgenden Änderunge.
- 2002/96/EC und nachfolgenden
Änderunge.
Kochmuldenunterseite oder auf der Verpackung),
müssen die Düsen der Brenner auf folgende Weise
ausgetauscht werden:
1. Nehmen Sie die Kochmuldenroste ab und ziehen
die Brenner aus ihren Sitzen heraus.
2. Schrauben Sie die Düsen mit Hilfe eines 7 mm
Steckschlüssels ab und ersetzen Sie sie durch
die entsprechenden Düsen der neuen Gasart
(siehe Tabelle 1 “Merkmale
der Brenner und Düsen”). Im
Falle des Brenners Mini WOK
verwenden Sie zum
Herausschrauben der Düse
einen offenen 7-mm-Schlüssel
(siehe Abbildung).
3. Setzen Sie sämtliche Teile in umgekehrter
Reihenfolge wieder ein.
4. Ersetzen Sie anschließend das Etikett der alten
Eichung mit dem in unseren Kundendienst-
Zentren erhältlichen Etikett der neu eingestellten
Gasart.
• Einstellung der Brenner-Primärluft
An den Brennern ist keine Primärlufteinstellung
erforderlich.
• Minimumeinstellung
1. Drehen Sie den Brenner auf Minimum;
2. Ziehen Sie den Reglerknopf ab und verstellen Sie
dann die innen oder seitlich der Gashahnstange
befindliche Einstellschraube, bis eine kleine,
gleichmäßige Flamme erreicht wird.
3. Vergewissern Sie sich, dass bei raschem Drehen
von Maximum auf Minimum die Flamme des
Brenners nicht erlischt.
4. Bei den mit einer Sicherheitsvorrichtung
(Thermoelement) ausgestatteten Geräten muss
bei Nichtfunktionieren der Vorrichtung bei auf
Minimum eingestellten Brennern der Durchfluss
der Minimumleistung (durch Regulieren der
Einstellschraube) erhöht werden.
5. Nach erfolgter Neuregelung sind die auf den
Bypass-Linien angebrachten Siegel mit Siegellack
oder ähnlichem Material zu erneuern.
! Bei Flüssiggasen muss die Einstellschraube ganz
angezogen werden.
! Ersetzen Sie anschließend das Etikett der alten
Eichung mit einem der neuen Gasart entsprechenden
Etikett (in unseren Kundendienstzentren erhältlich).
! Sollte der Gasdruck der Anlage von den
vorgesehenen Werten abweichen, oder nicht
konstant sein, muss das Zuleitungsrohr mit einem
geeigneten Druckregler (gemäß den national
gültigen Normen und Vorschriften) installiert werden.
