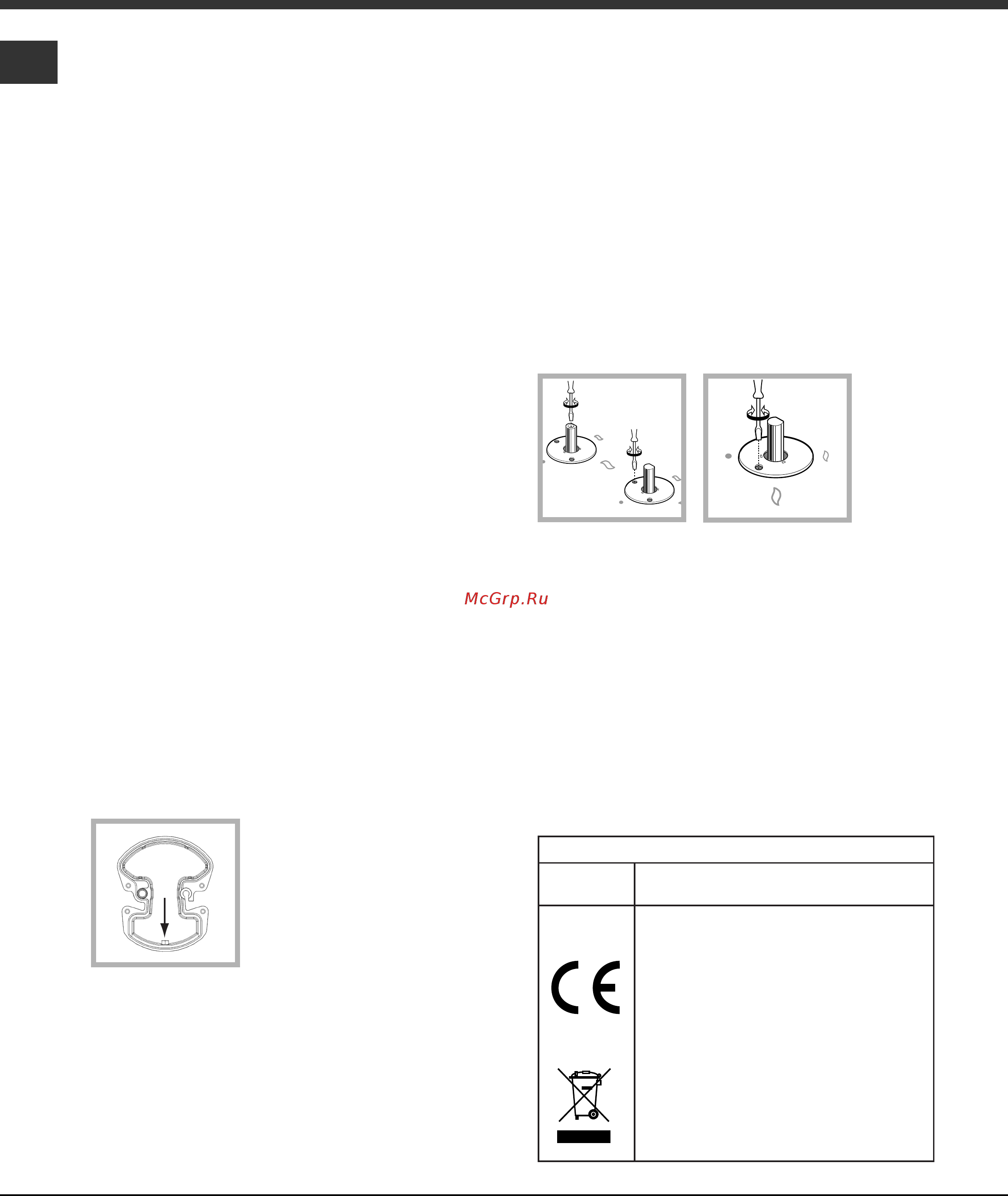

28
PL
Podłączenia
elektryczne
TABLICZKA ZNAMIONOWA
patrz tabliczka znamionowa
Niniejsze urządzenie zostało
wyprodukowane zgodnie z następującymi
dyrektywami unijnymi:
- 2006/95/CEE z dn. 12/12/06 (o Niskim
Napięciu) wraz z późniejszymi zmianami
- 2004/108/CEE z dn. 15/12/04 (o Zgodności
Elektromagnetycznej) wraz z późniejszymi
zmianami
- 93/68/CEE z dn. 22/07/93 wraz z
późniejszymi zmianami.
- 2009/142/CEE z 30/11/09 (Gaz) wraz z
późniejszymi zmianami.
- 2002/96/EC wraz z późniejszymi zmianami.
pierwotnego.
• Regulacja minimów
1. Ustawić kurek w położeniu minimum;
2. Zdjąć pokrętło i posługując się śrubą regulacyjna
znajdująca się wewnątrz lub obok osi kurka uzyskać
najmniejszy regularny płomień.
3. Upewnić się, czy podczas szybkiego obracania
pokrętłem z położenia maksymalnego do
minimalnego nie występuje gaśnięcie palników.
4. W urządzeniach wyposażonych w urządzenie
zabezpieczające (termopara) w przypadku
niezadziałania urządzenia z palnikami ustawionymi
na minimum należy zwiększyć minimalne przepływy
przy pomocy śruby regulacyjnej.
5. Po zakończeniu regulacji ponownie założyć plomby
lakowe, lub z równorzędnego materiału, umieszczone
na obejściu.
! W przypadku gazu płynnego śruba regulacyjna
powinna być dokręcona do końca.
! Po zakończeniu operacji należy wymienić poprzednia
etykietę nastawień na etykietę odpowiadającą nowemu
gazowi użytkowemu, dostępną w naszych centrach
obsługi technicznej.
! W sytuacji, gdy ciśnienie stosowanego gazu stanie się
różne (lub zmienne) od przewidywanego, koniecznym
jest zainstalowanie na przewodach doprowadzających
regulatora ciśnienia (zgodnie zobowiązującą normą
krajową „regulatory kanałowe dla gazu”).
energii i zwiększenia trwałości urządzenia należy upewnić
się czy ciśnienie zasilania mieści się w granicach
zalecanych w tabeli 1 „Charakterystyki palników i dysz”.
Podłączenie przewodem sztywnym (miedź lub stal)
! Podłączenie do urządzenia gazowego powinno być
wykonane w taki sposób, aby nie powodować żądnych
naprężeń urządzenia.
Na przewodzie zasilającym urządzenie znajduje się
ruchome złącze kolankowe “L” , którego szczelność
zapewniona jest uszczelką. W przypadku gdyby okazało
się, że koniecznym jest obrócenie kolanka należy
obowiązkowo wymienić uszczelkę (na wyposażeniu
urządzenia). Złącze wejściowe gazu do urządzenia jest
gwintowane gwintem gazowym 1/2 walcowym męskim.
Podłączenie z przewodem elastycznym ze stali
nierdzewnej o pełnych ściankach z gwintowanymi
złączami.
Złącze wejściowe gazu do urządzenia jest gwintowane
gwintem gazowym 1/2 walcowym męskim.
Użycie przewodów tego rodzaju powinno być wykonane
w ten sposób, aby ich długość, w warunkach
maksymalnego rozszerzenia nie przekraczała 2000 mm.
Po wykonaniu podłaczenia upewnic się, czy metalowy
przewód elastyczny nie styka się z elementami
ruchomymi, ani nie jest przygnieciony.
! Stosować wyłącznie przewody i uszczelki zgodne z
obowiązującymi normami krajowymi.
Kontrola szczelności
! Po zakończeniu instalacji skontrolować szczelność
wszystkich złącz stosując w tym celu wodny rozwór
mydła, nigdy płomień.
Dostosowanie do różnych rodzajów gazu
W celu dostosowania płyty do innego rodzaju gazu niż ten,
do którego jest przystosowana (wskazanego na etykiecie w
dolnej części płyty lub na opakowaniu), należy wymienić
dysze palników wykonując następujące czynności:
1. zdjąć kratkę z płyty i wykręcić palniki z ich gniazd
2. odkręcić dysze posługując się kluczem rurowym 7mm
i wymienić je na nowy rodzaj
przystosowany do nowego
rodzaju gazu (patrz tabela 1
„Charakterystyki palników i
dysz”).W przypadku palnika Mini
WOK lub Chef Burner, do
odkręcenia dyszy wykorzystać
klucz otwarty 7 mm (patrz
rysunek).
3. ponownie zmontować części w kolejności odwrotnej.
4. na zakończenie czynności wymienić poprzednią
etykietę regulacyjna na nową, odpowiadająca
nowemu paliwu, dostepną w naszych centrach
obsługi technicznej.
• Regulacja powietrza pierwotnego palników
Palniki nie wymagają żadnej regulacji powietrza
