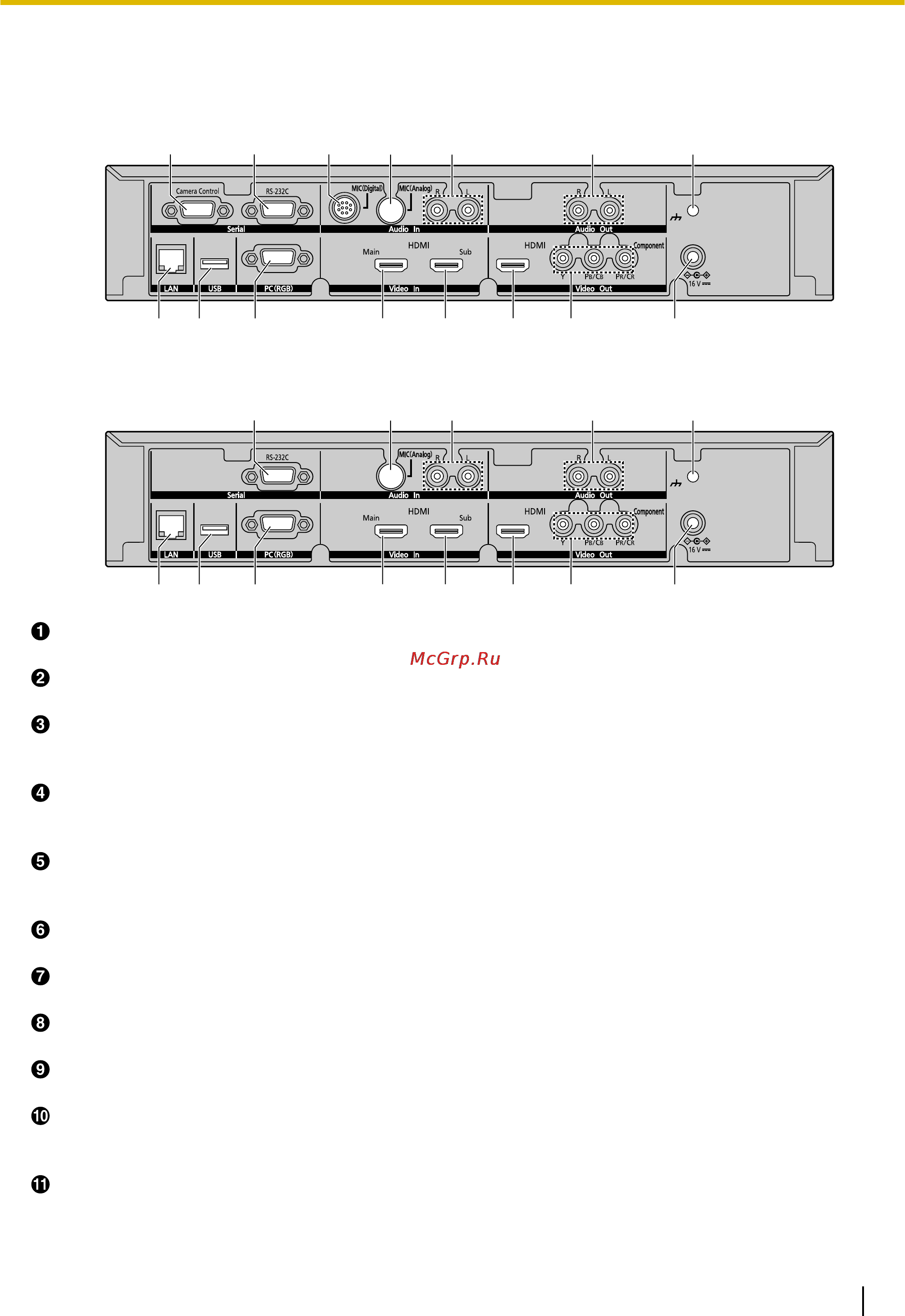

Главный блок (вид сзади)
KX-VC600
A B CD F GE
H I J OK L M N
KX-VC300
BD F GE
H I J OK L M N
Разъем управления камерой (только в KX-VC600)
Этот вывод использовать нельзя.
Вывод RS-232C
Этот вывод использовать нельзя.
Гнездо MIC (Digital) (Гнездо цифрового микрофона) (только KX-VC600) (Cтр. 25)
Используется для подключения цифрового микрофона поверхностного слоя (дополнительно)
(Cтр. 22).
Гнездо MIC (Analog) (Гнездо аналогового микрофона) (Cтр. 25)
Используется для подключения аналогового микрофона поверхностного слоя (дополнительно)
(Cтр. 22).
Гнездо Audio L/R (Гнездо аудиовхода левый/правый) (Cтр. 25)
Используется для подключения стандартных микрофонов (не для микрофона поверхностного
слоя).
Гнездо Audio L/R (Гнездо аудиовыхода левый/правый) (Cтр. 29)
Используется для подключения усилителя или активного динамика.
Функциональная клемма заземления
Используется для подключения провода заземления при высоком уровне шумов в соединении.
Гнездо LAN (Гнездо Локальная сеть) (Cтр. 26)
Подключение кабеля LAN (локальная сеть).
Гнездо USB
Это гнездо использовать нельзя.
Вывод RGB
Используется для подключения компьютера при отправке экранных изображений участникам
конференции (Cтр. 64).
Вывод Main (Вывод главной камеры) (Cтр. 25)
Подключите главную видеокамеру с помощью кабеля
HDMI.
Руководство пользователя 19
