О гарнитура

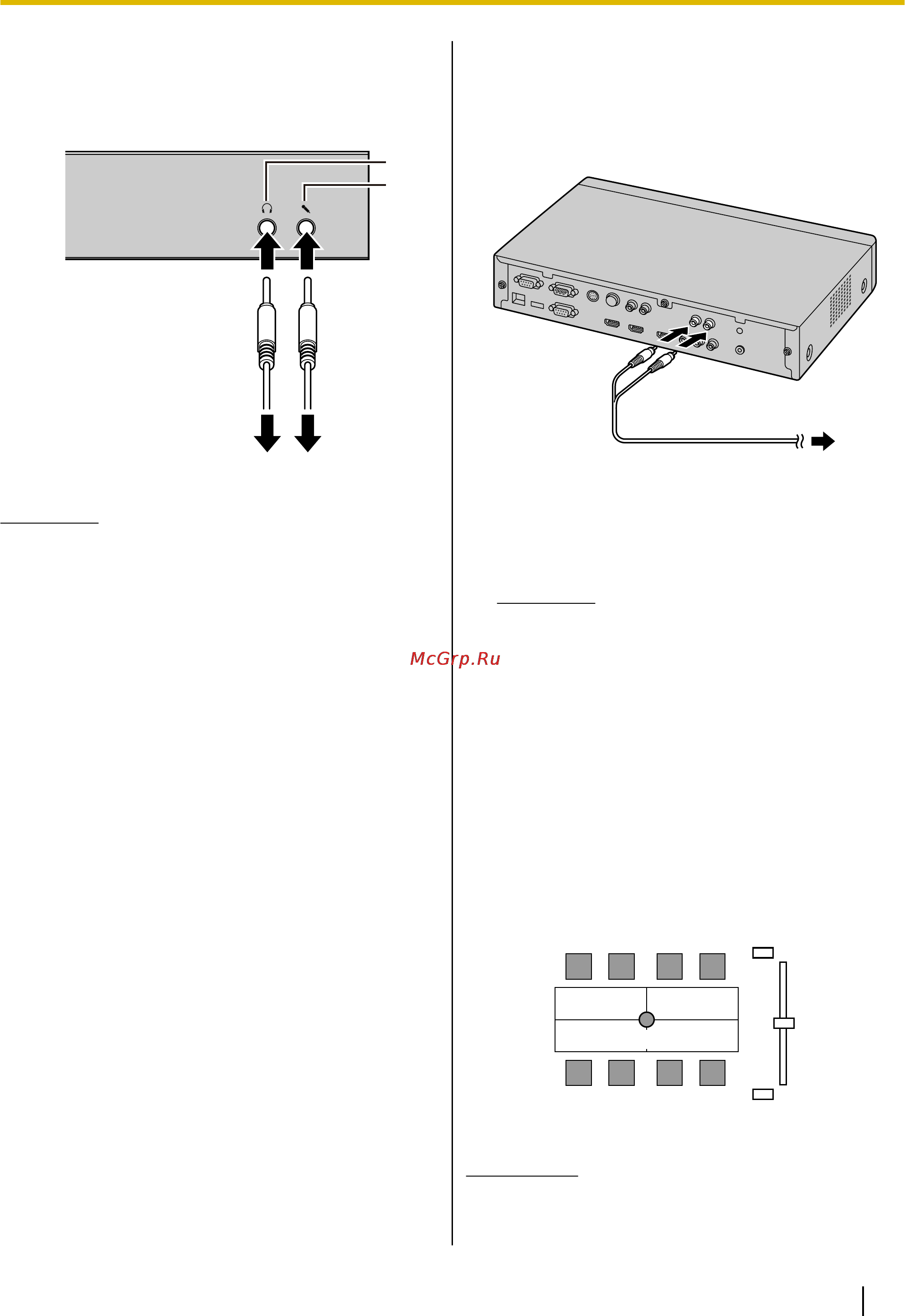

Подключите гарнитуру к разъему гарнитуры на
передней панели устройства.
A
B
Гарнитура
Замечание
• Проверьте разъём наушника (A) и разъём
микрофона (B), а затем подключите
гарнитуру.
• Если одновременно подключён микрофон
поверхностного слоя и гарнитура,
приоритетным будет аудиосигнал с
микрофона гарнитуры, а аудиосигнал с
микрофонов поверхностного слоя
приниматься не будет.
• Если одновременно подключены
стандартный микрофон и гарнитура,
аудиосигнал будет приниматься с обоих
источников.
• Если
подключена гарнитура, аудиосигнал не
будет воспроизводиться ни дисплеем, ни
динамиками.
Подключение усилителя/активно-
го динамика
В этом разделе описывается, как подключать
усилитель/активный динамик.
1. Подключите усилитель/активный динамик к
гнезду
Audio Out L/R на задней панели
устройства при помощи стереофонического
кабеля со штепсельной вилкой.
Замечание
• Подключите усилитель/активный
динамик надлежащим образом, как
указано ниже:
– Левый канал ® L
– Правый канал ® R
• Подробные сведения об усилителе или
активном динамике содержатся в
документации на соответствующее
устройство.
Пример схемы расположения:
Установите динамики по обеим сторонам дисплея,
как показано на рисунке:
Микрофон
Дисплей
Динамик
Динамик
Главная
видео-
камера
Примечание
• Установите динамики по обеим сторонам
дисплея.
Если вы устанавливаете дисплей в
Руководство пользователя 29
Подготовка
Содержание
