передней части помещения, а динамики - в
задней части помещения, левосторонняя/
правосторонняя пространственная
направленность микрофонов меняются
местами,
и ориентация изображения и звука
на стороне другого абонента будут
несогласованными.

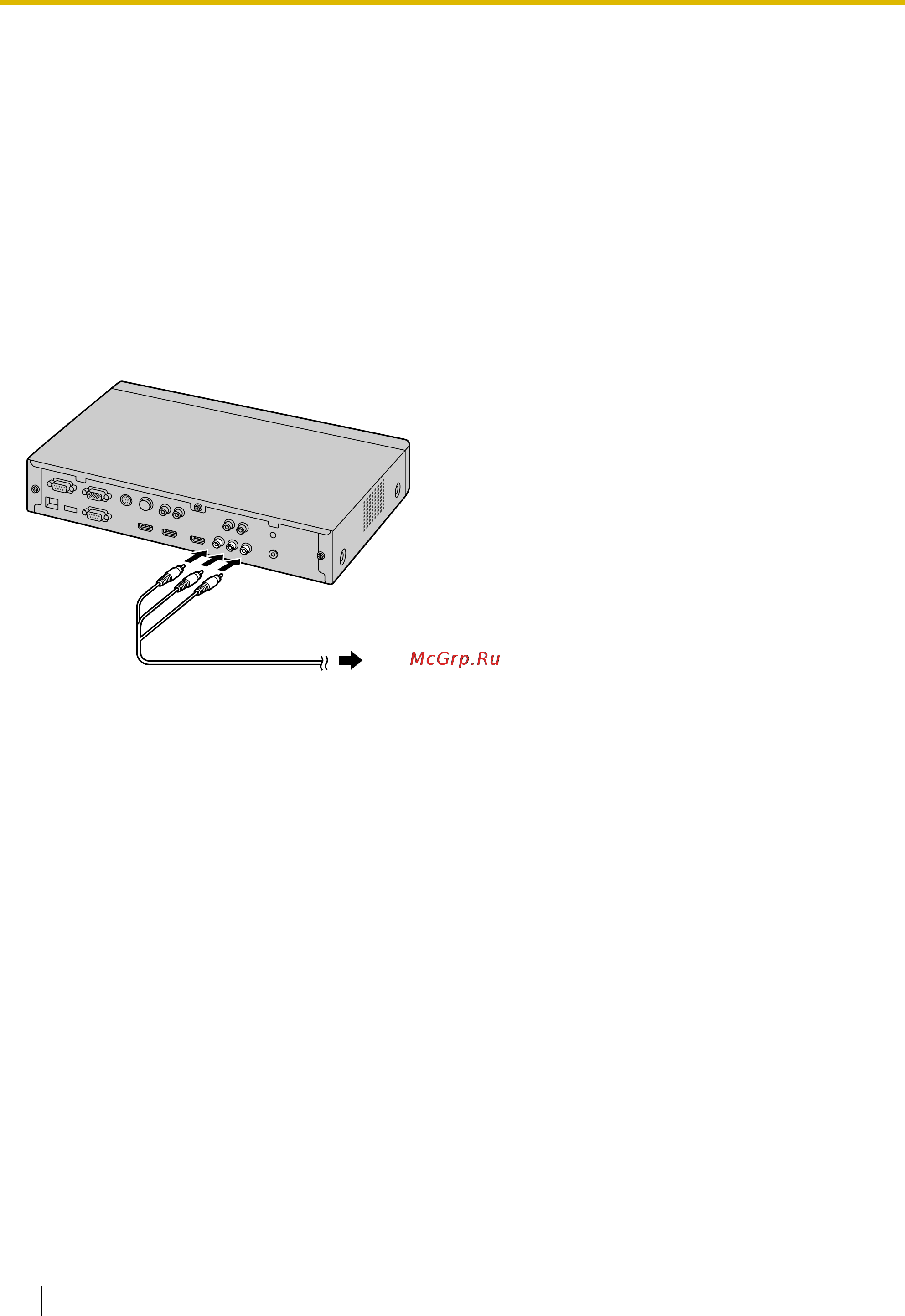

Подключение дисплея с помощью
кабеля компонента
Если ваш дисплей не имеет вывода HDMI,
воспользуйтесь для подключения кабелем
компонента.
1. Подключите дисплей к выводу Component
(Компонент) на задней панели устройства,
используя для этого кабель компонента.
30 Руководство пользователя
Подготовка
