Luna HT 1.850-1.1000 руководство для технического персонала
газовые настенные котлы
25
-

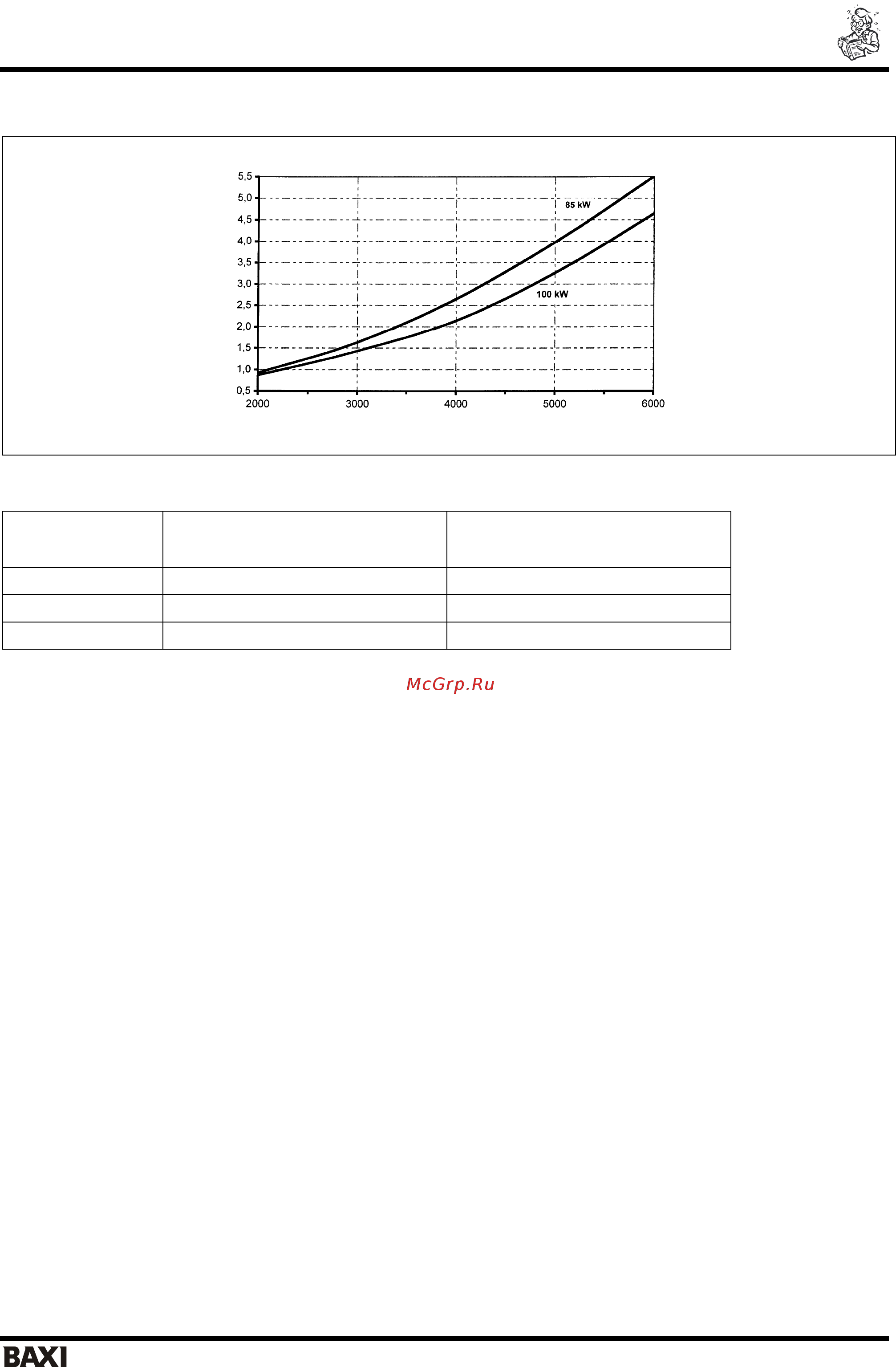

Потери напора в теплообменниках
производительность, л/ч
График 1
При давлении в системе 1-1,5 бар минимальный напор воды в котле должен быть следующим:
Модель
LUNA HT
Минимальная
производительность
л/час
Производительность
при ∆t = 20°С
л/час
Luna HT 1.850 1900 3700
Luna HT 1.990 2100 3900
Luna HT 1.1000 2100 4300
13.2 Электрические присоединения к клеммной колодке М2.
Для того чтобы получить доступ к клеммной колодке М2 повернуть панель управления вниз и снять
предохранительную крышку (см. рис.9).
Клеммы 1-2: подсоединение климатического регулятора фирмы SIEMENS модели QAA73 (заказывается отдельно).
Не нужно соблюдать полярность соединений.
Удалить перемычку между клеммами 3-4 «ТА».
Для правильной установки и программирования данного устройства изучите приложенную к нему инструкцию
Клеммы 3-4: «ТА» подсоединение комнатного термостата. Нельзя использовать термостаты с предварительным
сопротивлением. Проверьте, чтобы отсутствовало напряжение на концах проводов, присоединяемых к термостату.
Клеммы 5-6: «ТР» подсоединение термостата для оборудования «теплые полы» (не поставляется, ищите в
продаже) Проверьте, чтобы отсутствовало напряжение на концах проводов, присоединяемых к термостату.
Клеммы 7-8: подсоединения датчика уличной температуры
фирмы SIEMENS модели QAС34 (заказывается
отдельно). Для правильной установки данного устройства изучите приложенную к нему инструкцию.
Клеммы 9-10:подключение датчика приоритета контура ГВС (заказывается отдельно). Данное устройство
предназначено для одноконтурных котлов с внешним бойлером.
13.3. Присоединение климатического регулятора QAA 73.
Климатический регулятор фирмы SIEMENS модели QAA73 (заказывается отдельно) присоединяется к клеммам 1-2
клеммной колодки М2 (Рис.9), предварительно необходимо удалить перемычку между клеммами 3-4.
Рабочий цикл и температура воды контура ГВС должны быть установлены при помощи регулятора QAA73.
Рабочий цикл контура отопления устанавливается с регулятора QAA73 только при наличии одной зоны. В случае
многозональной установки рабочий
цикл контура отопления задается для зоны, контролируемой данным
регулятором.
Рабочий цикл контура отопления для других зон может быть установлен напрямую с командной панели котла.
Для правильной установки и использования устройства изучите инструкции, прилагаемые к климатическому
регулятору QAA 73.
Потери напора в теплообменниках
(м Н
2
О)
