Luna HT 1.850-1.1000 руководство для технического персонала
газовые настенные котлы
32

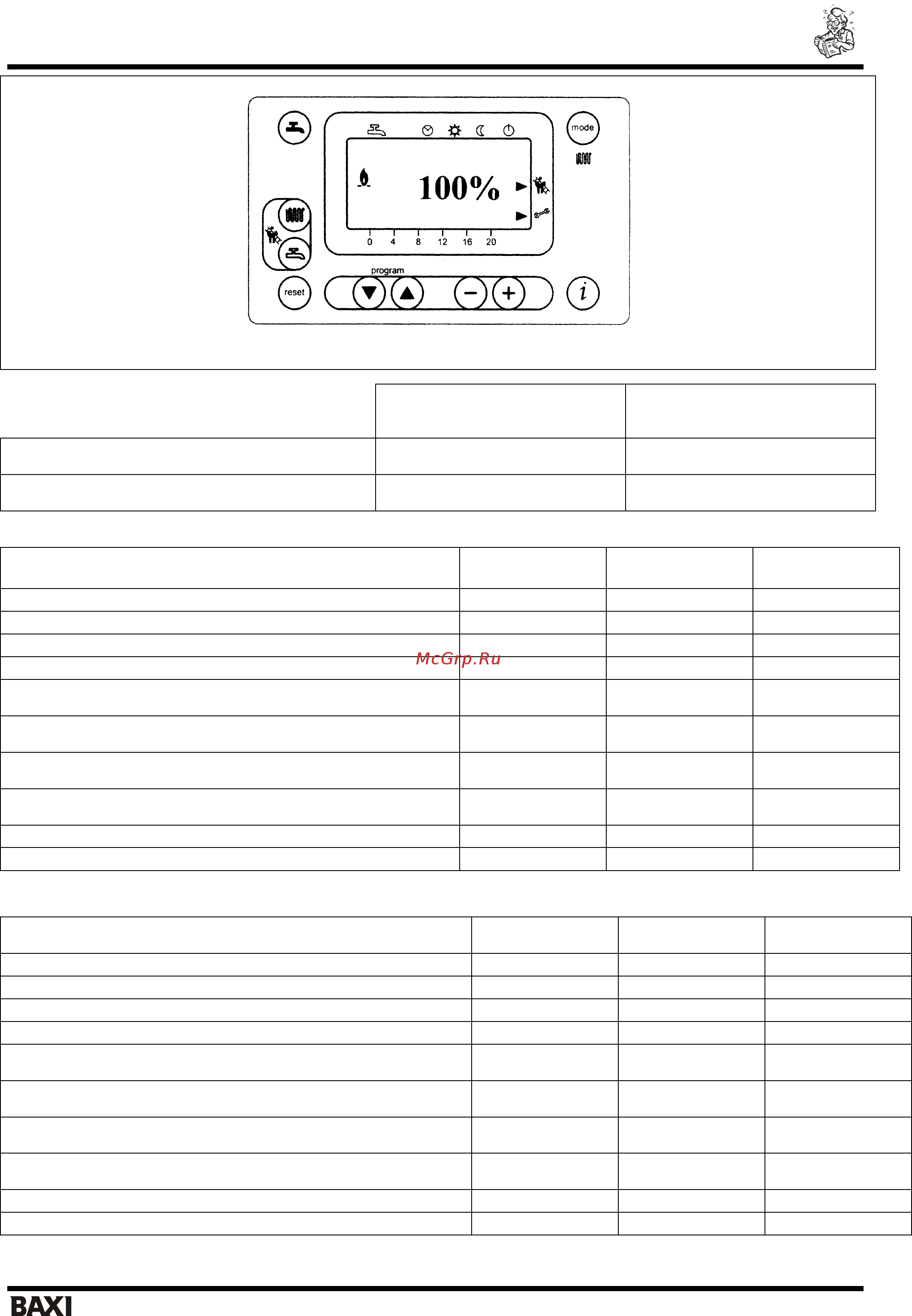

Рис. 14
Таб. 1
G20 – 2H – 20 мбар
(природный газ, номинальное
давление - 20 мбар)
G31 – 3P-37 мбар
(пропан, номинальное
давление – 37 мбар)
Содержание СО
2
при максимальной
потребляемой тепловой мощности
8,7 % 10,2 %
Содержание СО
2
при минимальной
потребляемой тепловой мощности
8,4 % 9,8 %
Таб. 2
Потребление газа при 15ºС 1013 мбар
газ G20 – 2H – 20 мбар
1.850 1.990 1.1000
Удельная теплотворная способность, МДж/м
3
34,02 МДж/м
3
34,02 МДж/м
3
34,02 МДж/м
3
Потребление газа при максимальной мощности 9,22 м
3
/час 10,04 м
3
/час 11,10 м
3
/час
Потребление газа при минимальной мощности 2,79 м
3
/час 3,15 м
3
/час 3,15 м
3
/час
Газовая диафрагма (мм) 11,5 11,5 11,5
Параметры Н536-613 (rpm) при максимальной
потребляемой тепловой мощности (*)
5500 5800 6400
Параметры Н541-610 (pwm%) при максимальной
потребляемой тепловой мощности (*)
100 100 100
Параметр Н612 (rpm) при минимальной потребляемой
тепловой мощности (*)
1750 1850 1850
Параметр Н609 (pwm%) при минимальной потребляемой
тепловой мощности (*)
14 11 11
Параметр Н611(rpm) режим зажигания (*) 2400 3100 3100
Параметр Н608 (pwm%) режим зажигания (*) 20 20 20
(*) В случае, когда длина вытяжных труб превышает 2/6 м установить значения, приведенные в таблицах параграфа
12.1. Таб. 2.1
Потребление газа при 15ºС 1013 мбар
газ G31 – 3Р – 37 мбар
1.850 1.990 1.1000
Удельная теплотворная способность, МДж/кг 46,34 МДж/кг 46,34 МДж/кг 46,34 МДж/кг
Потребление газа при максимальной мощности 6,77 кг/час 7,38 кг/час 8,15 кг/час
Потребление газа при минимальной мощности 2,05 кг/час 2,31 кг/час 2,31 кг/час
Газовая диафрагма (мм) 7,5 7,5 7,5
Параметры Н536-613 (rpm) при максимальной потребляемой
тепловой мощности (*)
5200 5400 6000
Параметры Н541-610 (pwm%) при максимальной
потребляемой тепловой мощности (*)
100 80 80
Параметр Н612 (rpm) при минимальной потребляемой
тепловой мощности (*)
1650 1700 1700
Параметр Н609 (pwm%) при минимальной потребляемой
тепловой мощности (*)
13 10,5 10,5
Параметр Н611(rpm) режим зажигания (*) 3700 3100 3100
Параметр Н608 (pwm%) режим зажигания (*) 35 20 20
(*) В случае, когда длина вытяжных труб превышает 2/6 м установить значения, приведенные в таблицах параграфа
12.1.
