Luna HT 1.850-1.1000 руководство для технического персонала

газовые настенные котлы

13.4 . Присоединение датчика уличной температуры.

Датчик уличной температуры фирмы SIEMENS модели QAС34 (заказывается отдельно) подсоединяется к клеммам

7-8 клеммной колодки М2 (рис.9).

Порядок установки рабочей кривой датчика уличной температуры «kt» зависит от наличия подсоединенных к котлу

устройств.

а) без климатического регулятора QAA 73:

Выбор рабочей кривой «kt» осуществляется установкой параметра Н532 как описано в главе 15 «установка

параметров котла».

Для выбора кривой, соответствующей температуре в помещении 20°С, смотри график 2. Для смещение кривой

нажмите на кнопку

(2), расположенную на панели управления котла и измените значение, появившееся на

дисплее, кнопками и . Для выбора кривой смотри график 3 (данный пример относится к кривой Кt = 15).Если

не достигнуто желаемое значение температуры в отапливаемом помещении, увеличьте значение, выведенное на

дисплей.

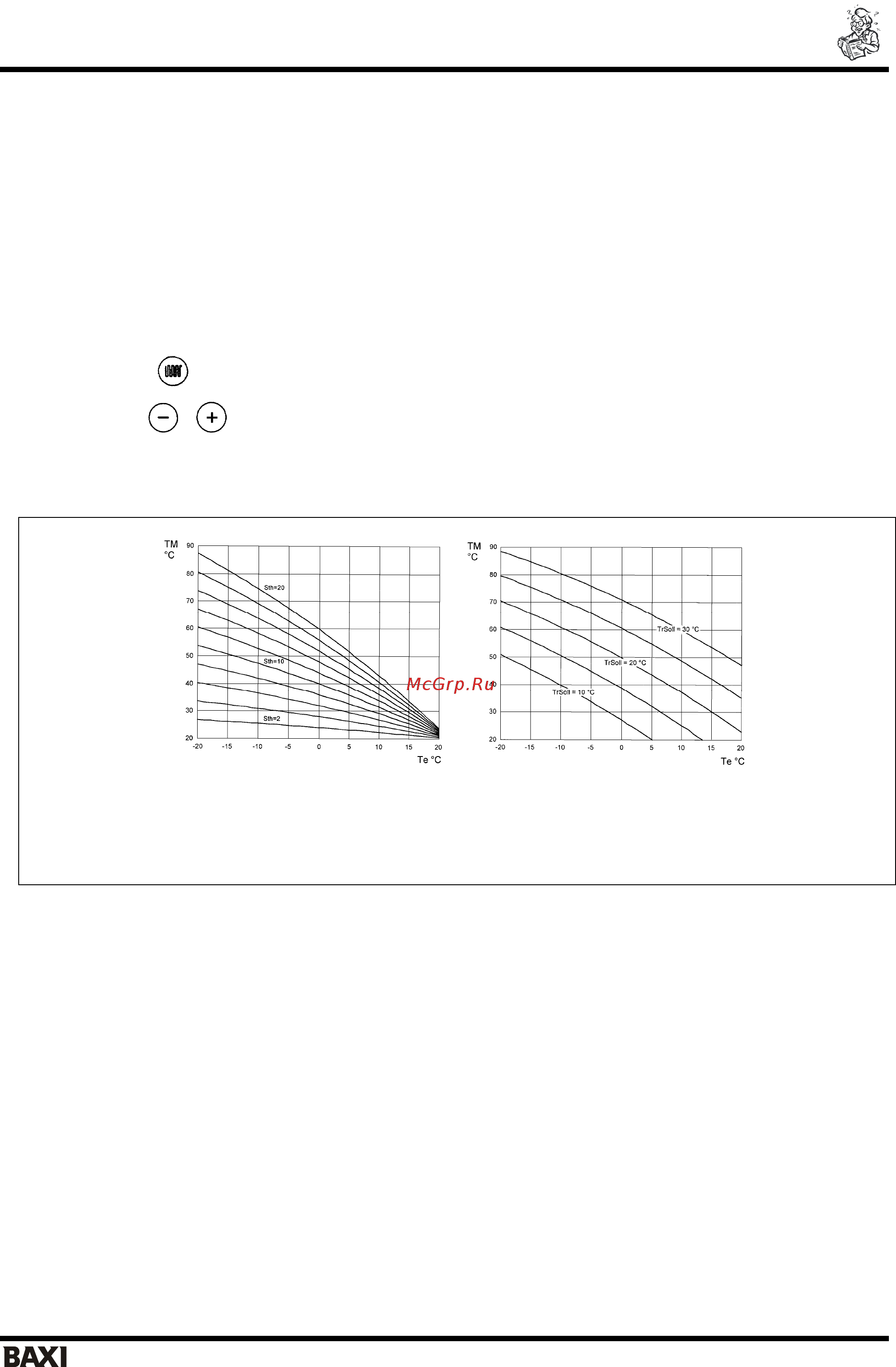

График 2 График 3

б) с климатическим регулятором QAA 73:

Выбор рабочей кривой датчика уличной температуры «kt» осуществляется через параметр 70 «наклон НС1»

климатического регулятора QAA73, как описано в главе 13.3 «QAA73: параметры, задаваемые установщиком

(сервис-функции)».

Для выбора кривой, соответствующей температуре в помещении 20ºС,смотри график 4.

При изменении значения температуры в помещении, заданного на климатическом регуляторе QAA73, смещение

кривой производится автоматически.

В случае многозональной установки выбор рабочей кривой для вспомогательных

зон, не контролируемых QAA73,

осуществляется установкой параметра Н532 как описано в главе 15 «установки параметров котла».

ТМ = температура воды на подаче в контур отопления

Те = температура наружного воздуха

Sth = кривая Kt
