Luna HT 1.850-1.1000 руководство для технического персонала
газовые настенные котлы
29

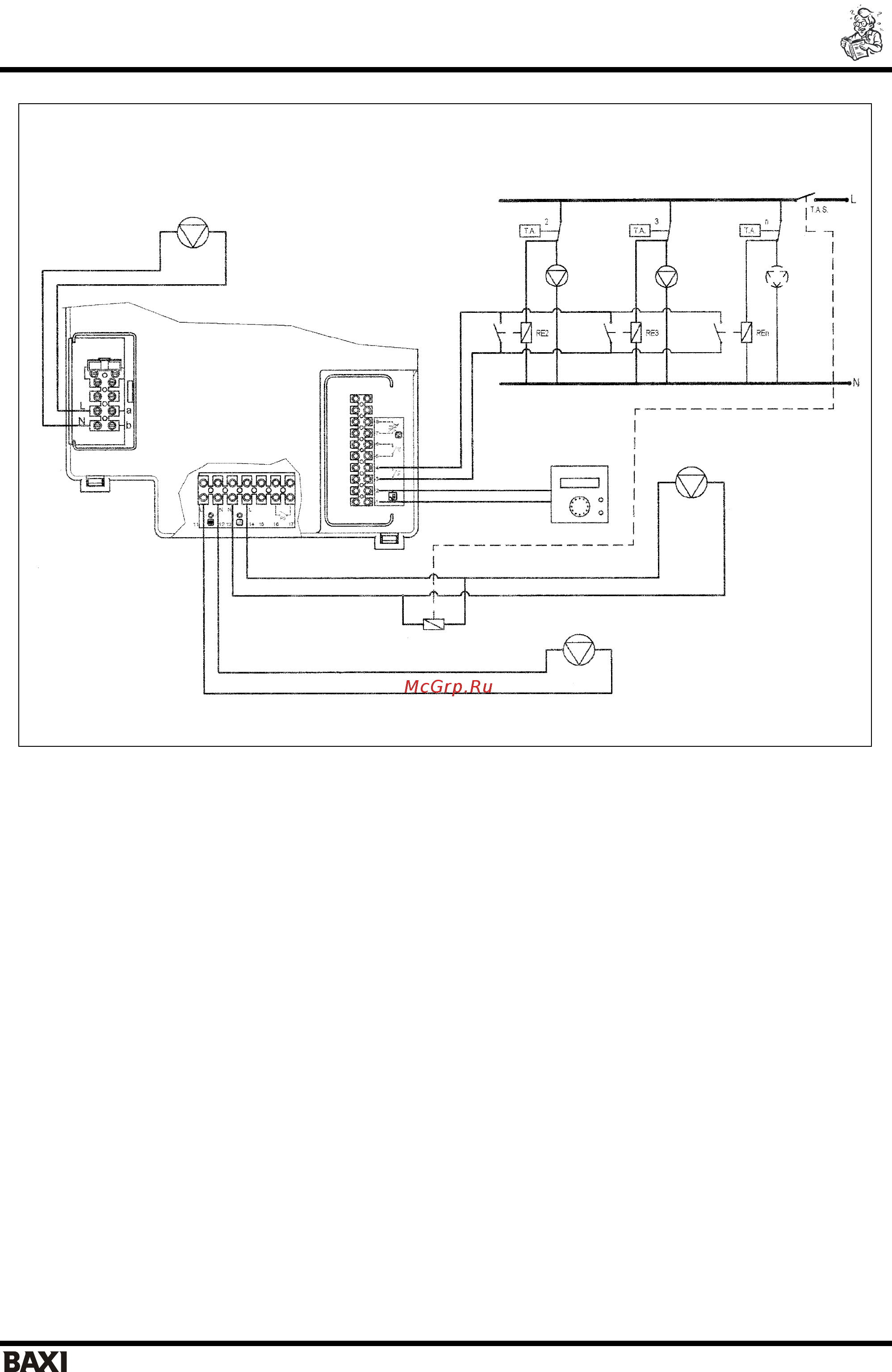

Рис. 11
с) c AGU2.500 для управления низкотемпературным оборудованием («теплые полы»).
Для подсоединения и управления AGU2.500 смотри инструкции, прилагаемые к данному оборудованию.
В этом случае некоторые параметры электронной платы должны быть изменены (см. параграф 15: Н552-Н553-
Н632).
Н552=50 Н553=12 Н632=00001111
13.6 Присоединение насоса системы ГВС.
Насос системы ГВС Р3, используемый для эксплуатации внешнего бойлера, должен быть присоединен к клеммной
колодке М3 котла к клеммам 13-14 (Рис.12).
Насос должен иметь следующие характеристики:
230В переменного тока; 50 Гц; 1А max; cos
φ >0,8
В случае если используемый насос имеет характеристики отличные от вышеприведенных, то необходимо
установить между электронной платой котла и насосом реле.
Присоедините датчик NTC приоритета контура ГВС (поставляется отдельно) к клеммам 9-10 клеммной колодки М2,
предварительно удалив электрическое сопротивление (рис.12).
Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера
(
рис.12).
Температура и рабочий цикл в контуре ГВС устанавливаются с панели управления котла как описано в руководстве
для пользователя.
При наличии зонального оборудования необходимо установить реле, отключающее электропитание зональных
насосов при работе котла на систему отопления (см. Рис. 11).
Зона 2
Комнатный
термостат
1 Зона
QAA73
Зона 3
Комнатный
термостат
Зона n
Комнатный
термостат
Насос зоны 1
Насос
зоны 2
Насос
зоны 3
Насос
зоны n
Циркуляционный
насос котла
Насос
бойлера
Реле, отключающее
систему отопления
