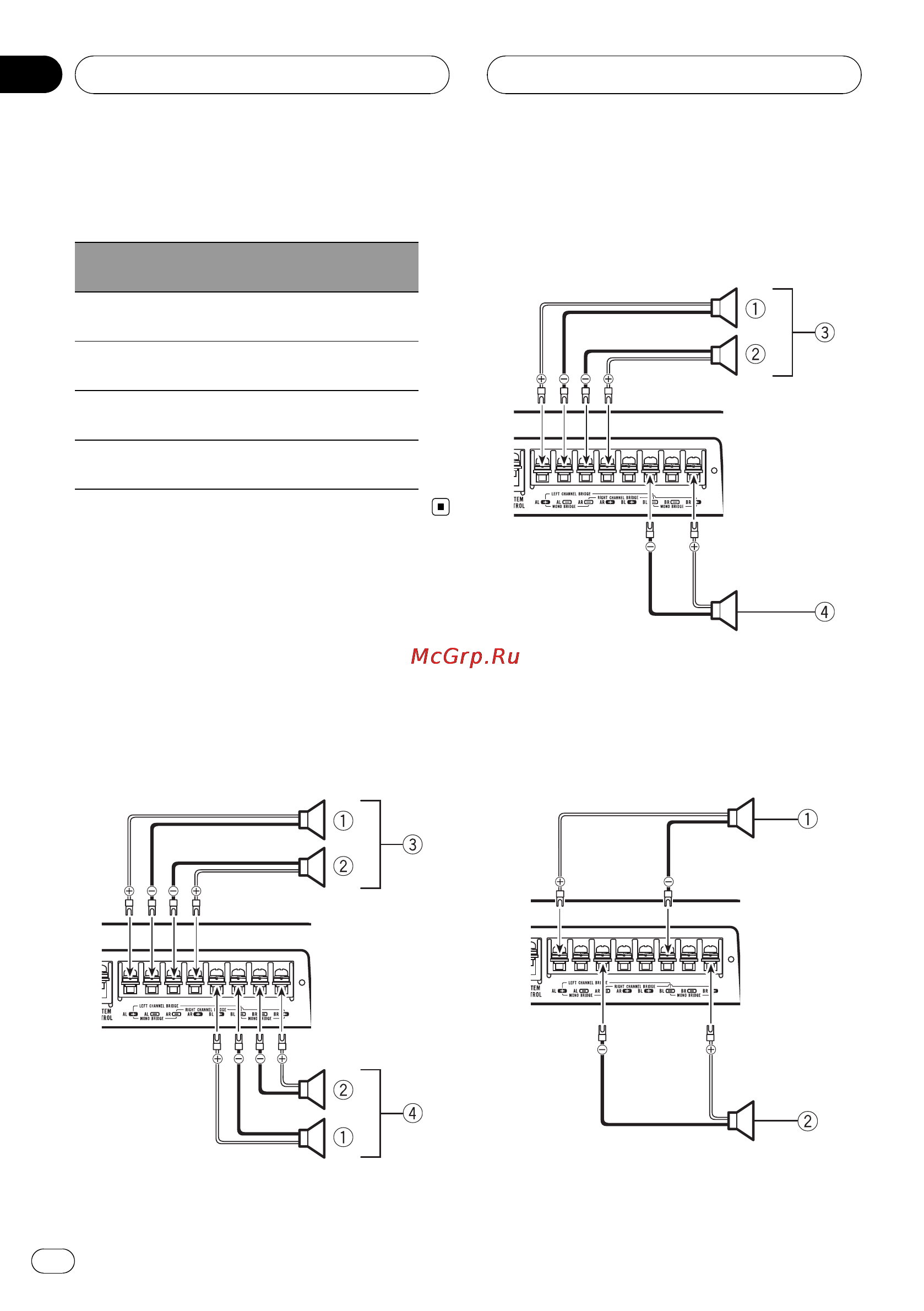

Pioneer GM-D9500F [22/104] Connexion des appareils
![Pioneer GM-D9500F [22/104] Connexion des appareils](/views2/1002075/page22/bg16.png)
Haut-parleur autre que le haut-parleur
d’extrêmes graves
Canal du haut-par-
leur
Alimentation
Sortie quatre canaux
Entrée max. :
150 W min.
Sortie deux canaux
Entrée max. :
400 W min.
Sortie A du haut-par-
leur trois canaux
Entrée max. :
150 W min.
Sortie B du haut-par-
leur trois canaux
Entrée max. :
400 W min.
Connexion des haut-parleurs
Le mode de sortie des haut-parleurs peut être
quatre canaux, trois canaux (stéréo et mono)
ou deux canaux (stéréo ou mono). Connectez
les fils des haut-parleurs en fonction du mode
et des illustrations ci-dessous.
Sortie quatre canaux
1 Gauche
2 Droite
3 Sortie A du haut-parleur
4 Sortie B du haut-parleur
Sortie trois canaux
1 Gauche
2 Droite
3 Sortie A du haut-parleur
4 Sortie B du haut-parleur (mono)
Sortie deux canaux (stéréo)
1 Haut-parleur (gauche)
2 Haut-parleur (droit)
Connexion des appareils
Fr
22
Section
03
