Pour la sortie deux canaux, connectez les pri-
ses RCA au jack d’entrée RCA A.
2 Fil de connexion avec prises RCA (vendu sépa-
rément)
3 Depuis le système stéréo du véhicule (sortie
RCA)
Connexions lors de
l’utilisation du fil d’entrée
des haut-parleurs

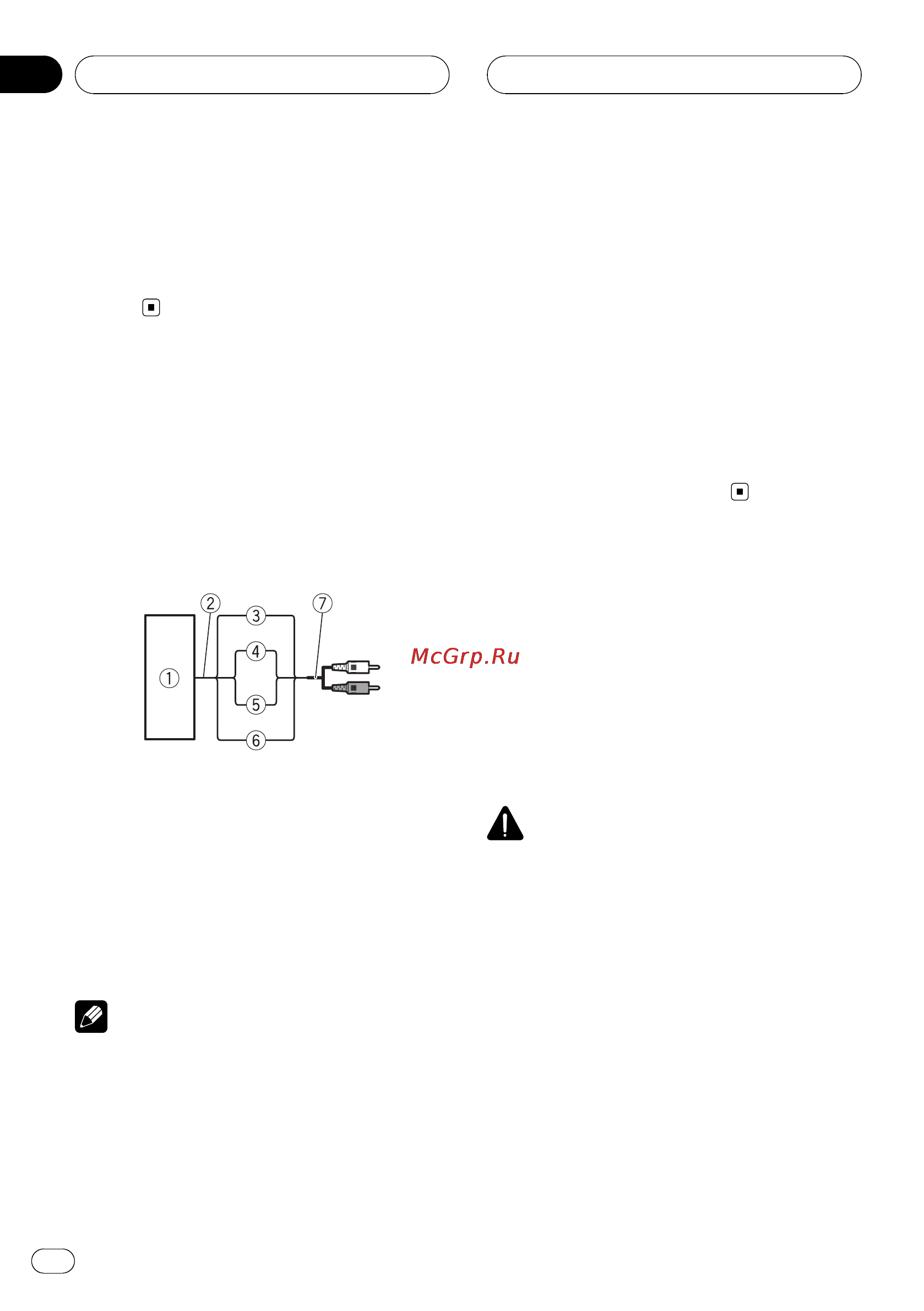

Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplifica-
teur à l’aide du fil d’entrée des haut-parleurs
fourni, avec cordon RCA.
1 Système stéréo du véhicule
2 Sortie des haut-parleurs
3 Rouge : + droit
4 Noir : * droit
5 Noir : * gauche
6 Blanc : + gauche
7 Fil d’entrée des haut-parleurs avec cordon
RCA
Vers le jack d’entrée RCA de cet appareil
Remarque
! Si les fils des haut-parleurs avec cordon RCA
d’un appareil central sont connectés à cet am-
plificateur, l’amplificateur se met automati-
quement en service lorsque l’appareil central
est mis en service. Lorsque l’appareil central
est mis hors service, l’amplificateur se met au-
tomatiquement hors service. Cette fonction
peut ne pas fonctionner sur certains appareils
centraux. Dans ce cas, utilisez le fil d’une télé-
commande du système (vendu séparément).
Si plusieurs amplificateurs sont connectés de
manière synchrone, reliez l’appareil central et
tous les amplificateurs via le fil de la télécom-
mande du système.
! Connectez le fil de la télécommande du sys-
tème lorsque vous souhaitez mettre le sys-
tème stéréo du véhicule sous tension, et non
l’amplificateur.
! Cet amplificateur sélectionne automatique-
ment un mode de signal d’entrée entre le ni-
veau RCA et le niveau de haut-parleur en
détectant un signal d’entrée.
Connexion de la borne
d’alimentation
! L’utilisation d’un fil de terre RD -223 et d’un
fil de batterie rouge spécial, disponibles sé-
parément, est recommandée. Connectez le
fil de la batterie directement sur la borne
positive (+) de la batterie du véhicule et le
fil de terre sur la carrosserie du véhicule.
ATTENTION
Si le fil de la batterie n’est pas fermement fixé à la
borne à l’aide des vis de la borne, des risques de
surchauffe, d’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu’àl’intérieur
du véhicule.
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po-
sitive (+) de la batterie.
Connexion des appareils
Fr
24
Section
03
