Pioneer GM-D9500F [25/104] Connexion des appareils
![Pioneer GM-D9500F [25/104] Connexion des appareils](/views2/1002075/page25/bg19.png)

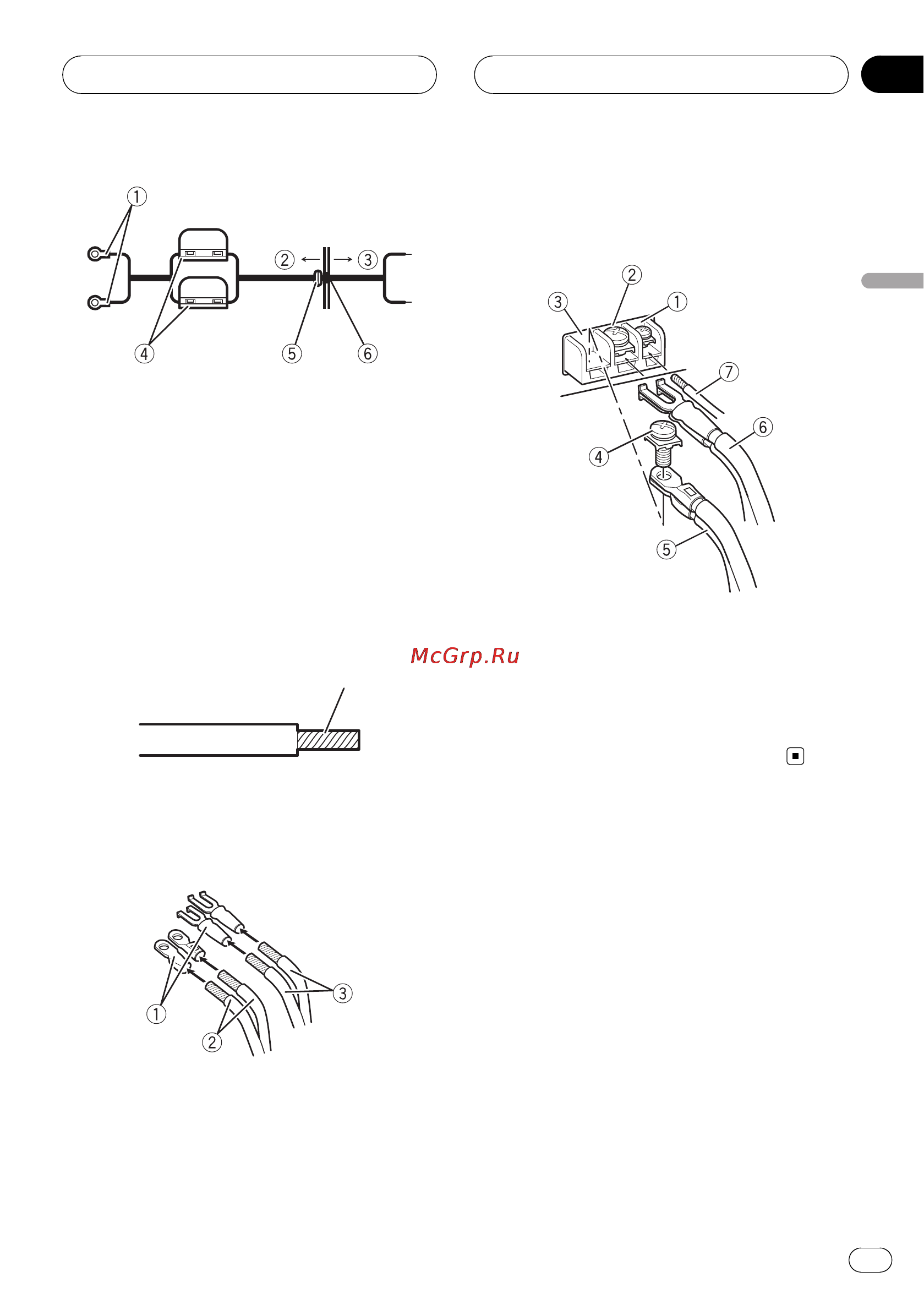

1 Borne positive (+)
2 Compartiment du moteur
3 Intérieur du véhicule
4 Fusible (30 A) × 2
5 Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosse-
rie du véhicule.
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du sys-
tème.
Torsadez
3 Fixez les cosses aux extrémités des fils.
Cosses non fournies.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1 Cosse
2 Fil de la batterie
3 Fil de terre
4 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
borne.
1 Borne de la télécommande du système
2 Borne de terre
3 Borne d’alimentation
4 Vis de la borne
5 Fil de la batterie
6 Fil de terre
7 Fil de la télécommande du système
Connexion des appareils
Fr
25
