![Pioneer GM-D9500F [79/104] De luidsprekers aansluiten](/img/pdf.png)
Pioneer GM-D9500F [79/104] De luidsprekers aansluiten
![Pioneer GM-D9500F [79/104] De luidsprekers aansluiten](/views2/1002075/page79/bg4f.png)
Andere dan de subwoofer
Luidsprekerkanaal Vermogen
4-kanaalsuitgang
Maximale ingang:
Min. 150 W
2-kanaalsuitgang
Maximale ingang:
Min. 400 W
3-kanaalsluidspre-
keruitgang A
Maximale ingang:
Min. 150 W
3-kanaalsluidspre-
keruitgang B
Maximale ingang:
Min. 400 W

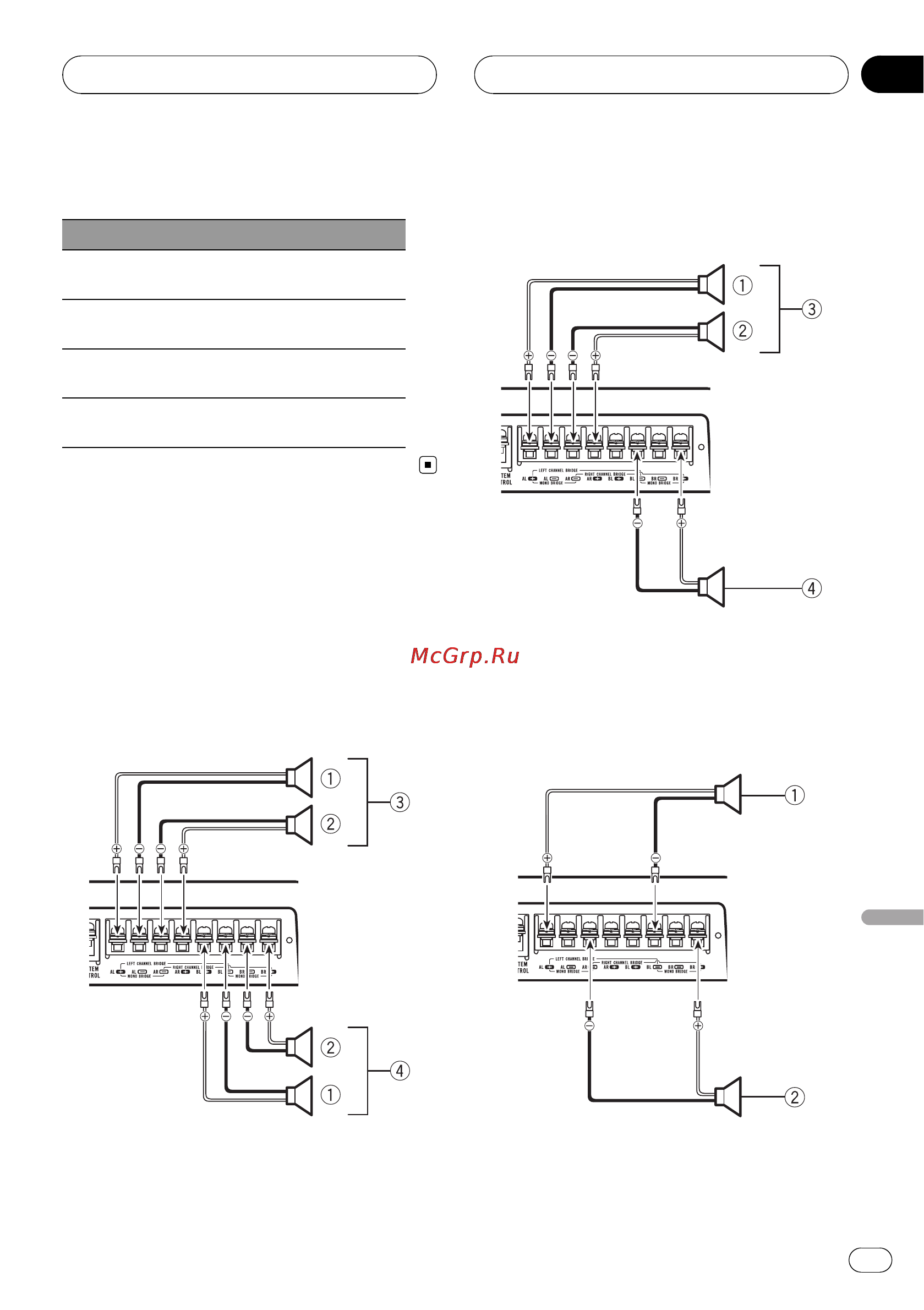

De luidsprekers aansluiten
De luidsprekeruitgang kan 4, 3 (stereo en
mono) of 2 (stereo of mono) kanalen hebben.
Sluit de luidsprekerdraden aan volgens het
aantal gebruikte kanalen en de afbeeldingen
hieronder.
4-kanaalsuitgang
1 Links
2 Rechts
3 Luidsprekeruitgang A
4 Luidsprekeruitgang B
3-kanaalsuitgang
1 Links
2 Rechts
3 Luidsprekeruitgang A
4 Luidsprekeruitgang B (mono)
2-kanaalsuitgang (stereo)
1 Luidspreker (links)
2 Luidspreker (rechts)
De toestellen aansluiten
Nl
79
Hoofdstuk
Nederlands
03
