20
背板

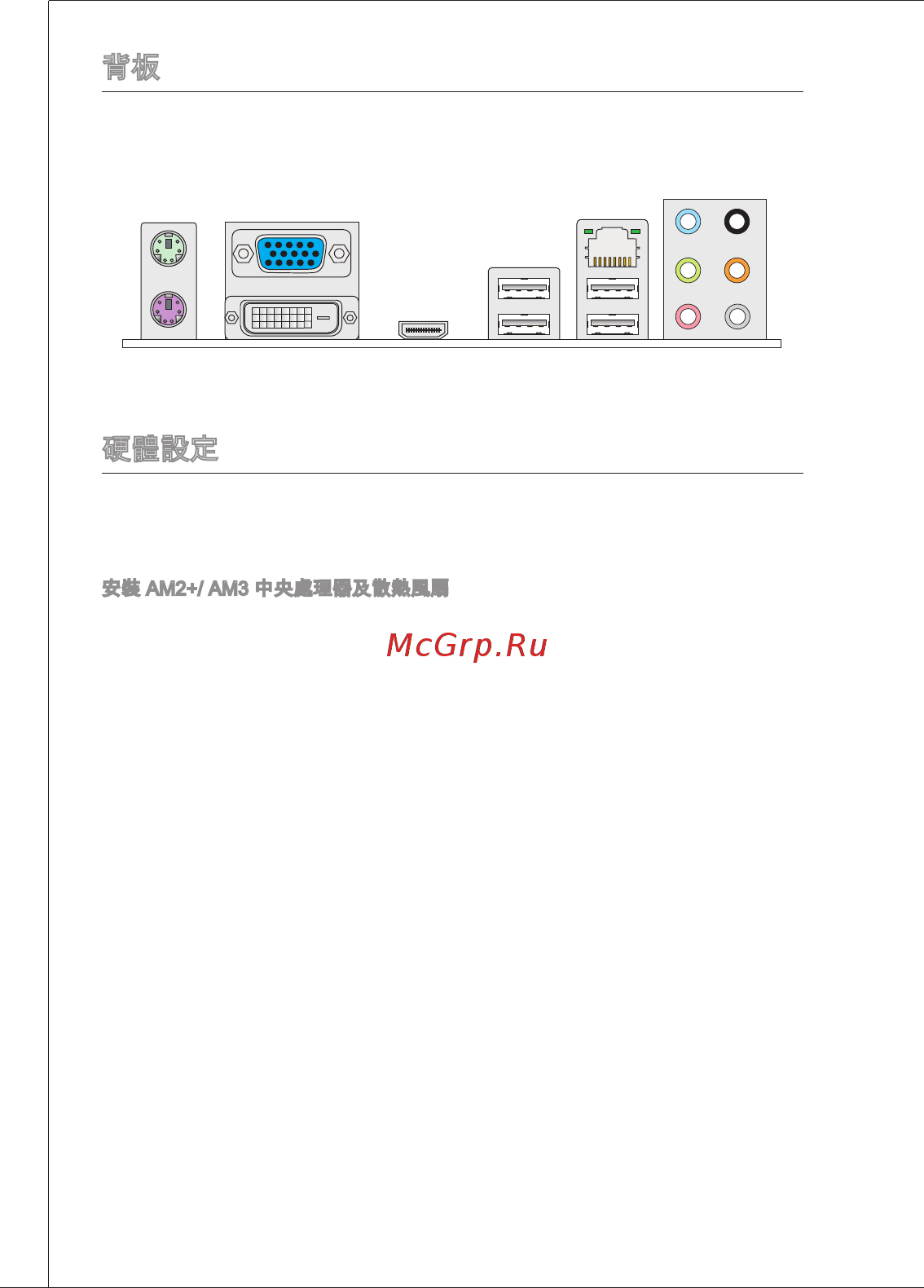

主機板的背板提供下列各項連接器：
硬體設定
本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跳線。還有連
接滑鼠、鍵盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步
驟。
安裝 aM2+/ aM3 中央處理器及散熱風扇
在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若
無，請先向經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先
塗抹散熱膏，再安裝散熱風扇，有助散熱。
請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中央處理器
與主機板受損。
PS/2 滑鼠
PS/2 鍵盤 uSB 連接埠
VGa 連接埠
dVi-d 連接埠 HdMi 連接埠
(限780G)
Lan 埠
音效輸入
音效輸出
RS-輸出
CS-輸出
SS-輸出
麥克風
