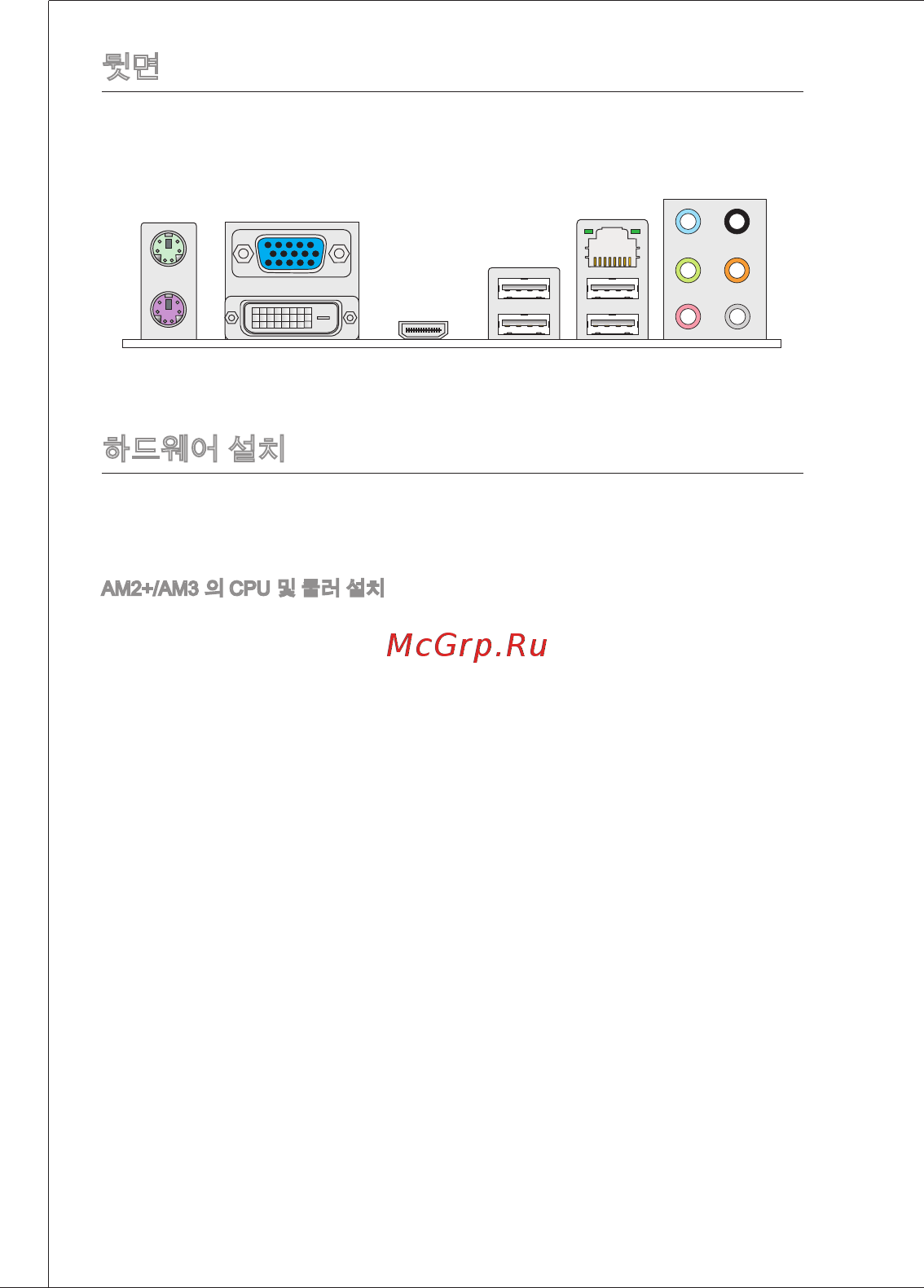

30
뒷면
뒷면에는 다음 커넥터가 있습니다.
하드웨어 설치
이 장에서는 CPu, 메모리 모듈, 확장 카드의 설치 방법과 메인보드의 점퍼 설정 방
법을 설명합니다. 또한 마우스, 키보드 등과 같은 주변 장치의 연결 방법을 설명합
니다. 설치하는 동안, 부품을 주의해서 취급하고 설치 절차를 잘 따르십시오.
aM2+/aM3 의 CPu 및 쿨러 설치
CPu 설치 시 과열을 방지하는 쿨러를 상단에 연결하십시오. 한편 열이 잘 발산되
도록 히트 싱크/쿨러 팬을 설치하기 전에 서멀 페이스트를 CPu 표면에 약간 바
르십시오.
아래의 단계에 따라 CPu 및 쿨러를 올바로 설치하십시오. 잘못 설치할 경우 CPu와
메인보드가 손상됩니다.
PS/2 마우스
PS/2 키보드 uSB 포트
라인 입력
라인 출력
마이크
RS 출력
CS 출력
SS 출력
VGa 포트
Lan
dVi-d 포트 HdMi 포트
(780G)
