40

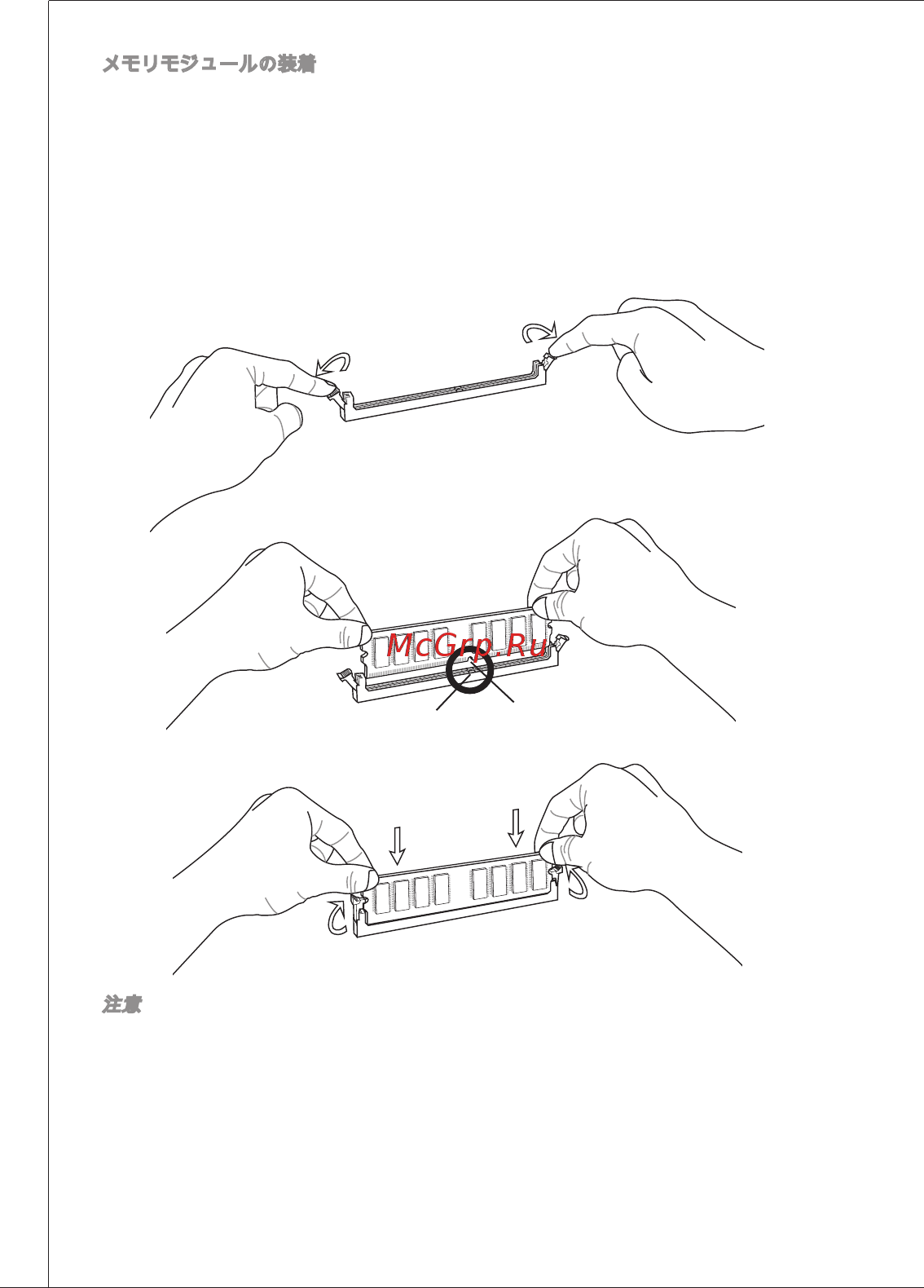

メモリモジュールの装着
メモリモジュールは中央に一つだけの切り欠きが設けられており、このた
め、間違った向きでは差し込めないようになっています。
diMMメモリモジュールをdiMMスロットに垂直に差込ます。diMMスロット
の両側にあるプラスチッククリップが自動的に固定します。メモリモジュー
ルがしっかりと装着されたら、コネクター部分が見えないようになります。
手動でメモリモジュールが両側のdiMMスロットクリップに正しくロックさ
れたかどうかをチェックしてください。
.
2.
3.
切り欠き
出っ張り
注意
ddR2メモリモジュールとddRメモリは互いに規格の互換性がありません。本
製品ではddRモジュールを使用することはできません。
デュアルチャンネルアクセスで有効にするには同一のメモリを装着してくだ
さい。
メモリスロットはdiMMを優先的に使用してください。
*
*
*
