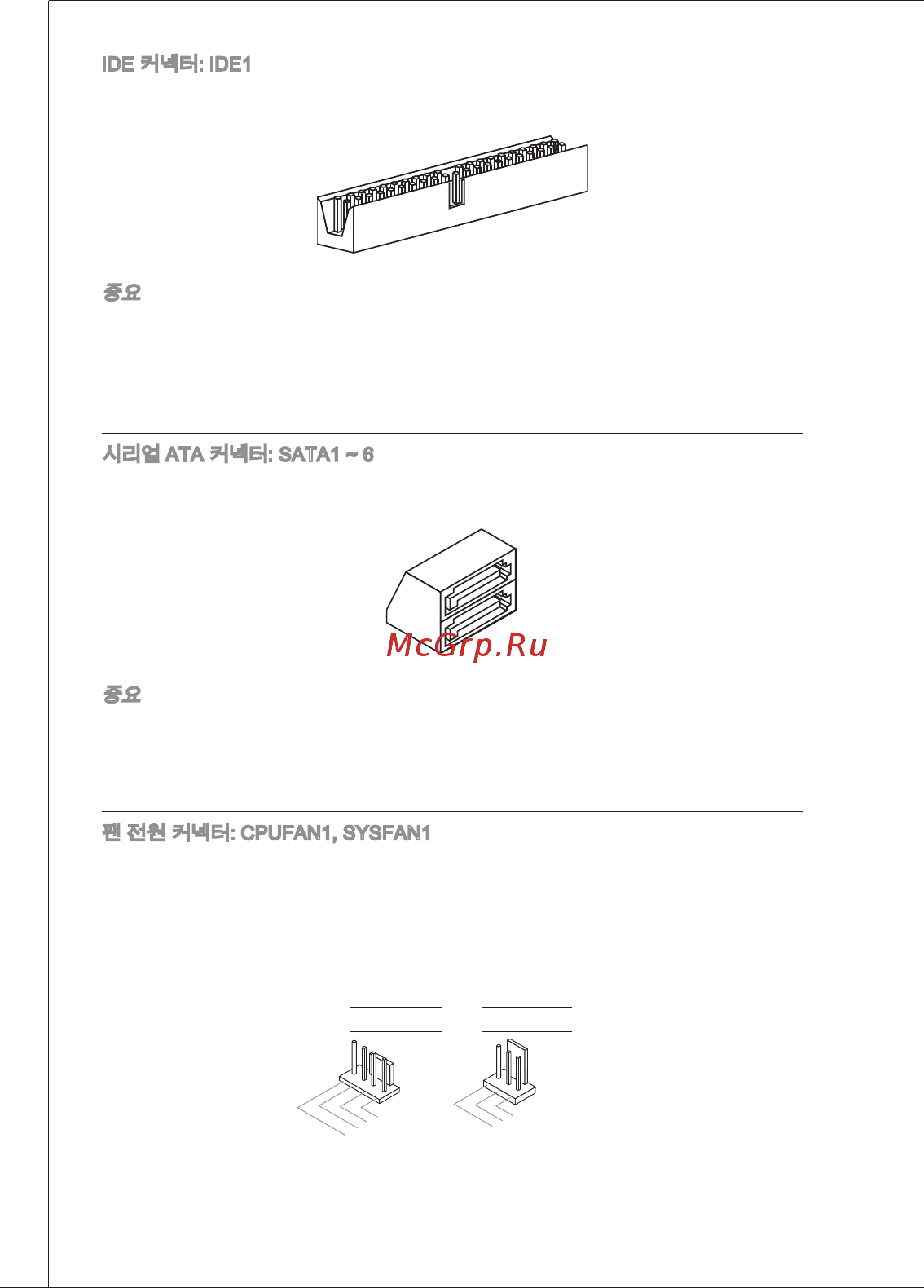

34
ide 커넥터: ide
이 커넥터는 ide 하드 디스크 드라이브, 광학 디스크 드라이브 및 기타 ide 장치
를 지원합니다.
중요
동일한 케이블에 2개의 ide 장치를 설치하는 경우, 점퍼 설정으로 드라이브를 케이
블 선택 모드로, 또는 마스터/슬레이브에 별도로 구성해야 합니다. 점퍼 설정 방법
은 공급업체가 제공한 ide 장치의 설명서를 참조하십시오.
시리얼 ata 커넥터: Sata ~ 6
이 커넥터는 고속의 시리얼 ata 인터페이스 포트에 사용됩니다. 각 커넥터는 하나
의 시리얼 ata 장치에 연결할 수 있습니다.
중요
시리얼 ata 케이블을 90도로 꺾지 마십시오. 그럴 경우, 전송 중 데이터가 손실
될 수 있습니다.
팬 전원 커넥터: CPuFan, SySFan
팬 전원 커넥터는 +2V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할
때, 항상 빨간색 전선이 양극으로서 +2V에 연결되어야 하고, 검은색 전선은 접지
선으로서 Gnd에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온
보드가 있는 경우, CPu 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인
된 팬을 사용해야 합니다.
1
.
G
r
o
u
n
d
2
.
+
1
2
V
3
.
S
e
n
s
o
r
4
.
C
o
n
t
r
o
l
CPuFan
1
.
G
r
o
u
n
d
2
.
+
1
2
V
3
.
N
o
U
s
e
SySFan
