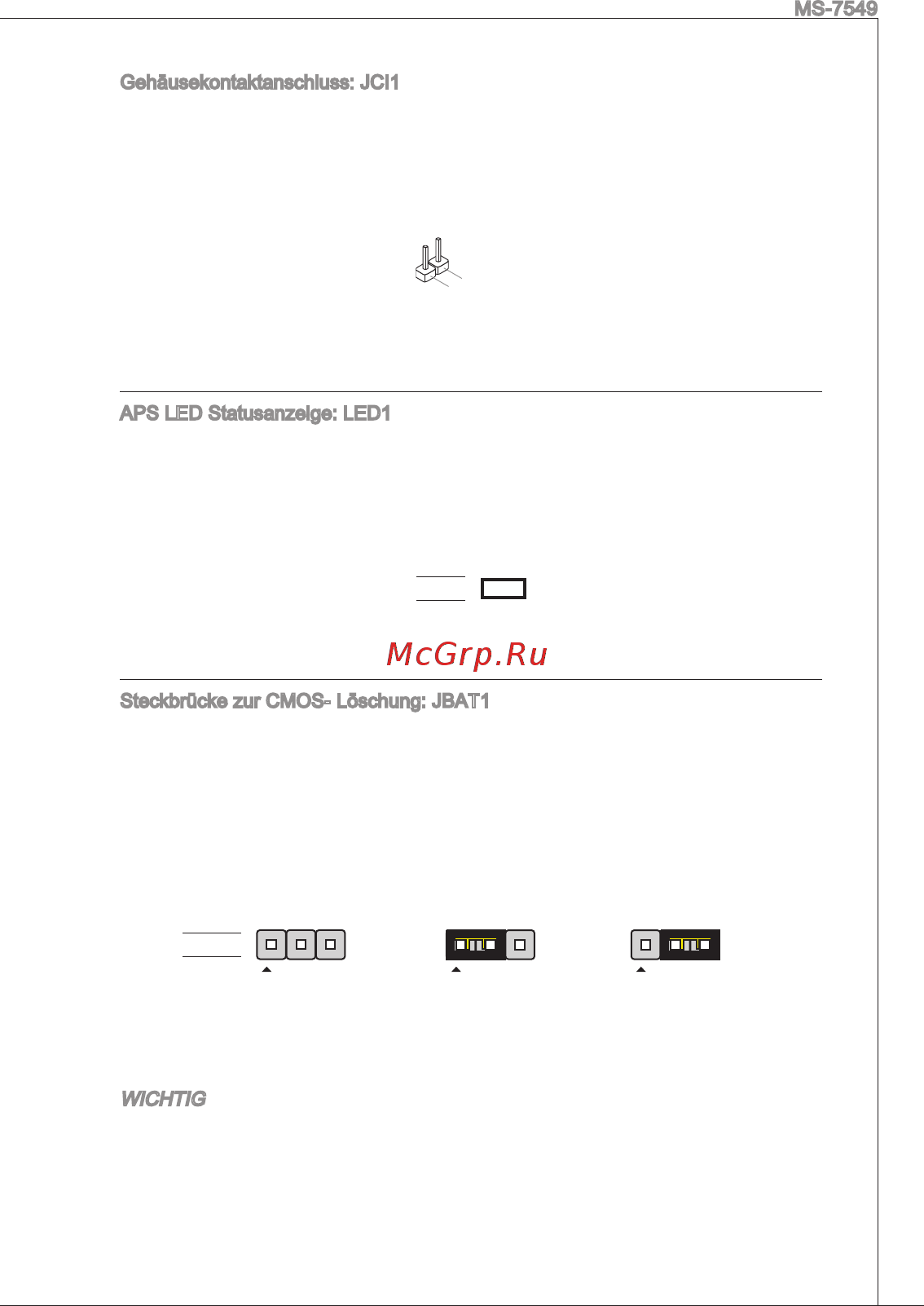

Gehäusekontaktanschluss JCI1 Dieser Anschluss wird mit einem Kontaktschalter verbunden Wird das Gehäuse geöffnet wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus Um die Warnmeldung zu löschen muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden APS LED Statusanzeige LED1 Die APS Active Phase Switching Technologe die Bios Niveau Energieeinspa rung Technologie ist eine Schlüsseleigenschaft zum des Stromversorgungs zu handhaben Wenn das System in der Hochlast ist ist die APS LED aus die APS für das Liefern der maximalen Stromsphase zu sperren wenn das System in der Niedriglast ist ist die APS LED eingeschaltet die APS für das Steuern der Strom versorgungsphase und das Verringern der Leistungsaufnahme zu ermöglichen LED1 I I Steckbrücke zur CMOS Löschung JBAT1 Der Onboard CMOS Speicher BIOS enthält Grundinformationen sowie erweite Eistellungen des Mainboards Der CMOS Speicher wird über eine Betierie mit Strom versotgt damit die Daten nach Abschalten des PC systems erhalten ble iben Weiterhin sind Informationen für den Standes Systems in dem Speicher hin terlegt Sollten Sie Fehlermeldungen während des Startvorganges erhalten kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand helfen Drücken Sie dazu leicht den Schalter JBAT1 Halten Daten Löschen Daten WICHTIG Sie können den CMOS löschen indem Sie die Pins 2 3 verbinden während das System ausgeschaltet ist Kehren Sie danach zur Pinposition 1 2zurück Löschen Sie den CMOS nicht solange das System angeschaltet ist dies würde das Main board beschädigen
