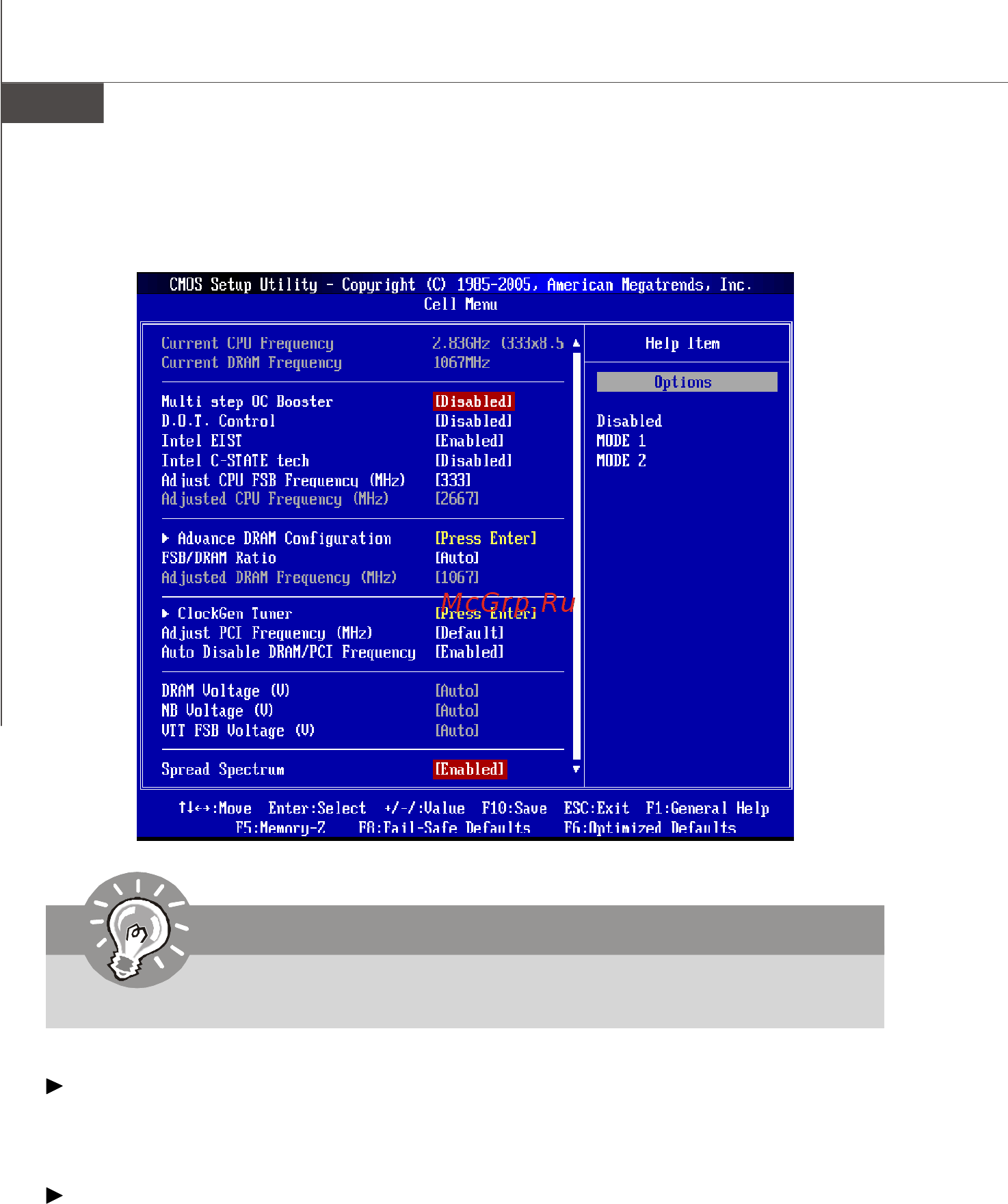

![MSI G43D3M DIGITAL [101/137] Important](/views2/1208850/page101/bg65.png)
Fr-28
Carte mère MS-7526
Current CPU / DRAM Frequency
Ces articles montrent les horloges actuelles de la vitesse du CPU et de la mémoire.
Lecture uniquement.
Multi-step OC Booster
Cet article sert à éviter le fracas possible du BIOS avec l’overclocking.
Disabled Désactive cet article, applique les réglage OC pendant le
POST.
Mode 1 Partiel OC pendant le POST et puis applique plein OC lors du
charge de l’OS
Mode 2 Charge l’OS puis applique les réglages OC.
4. Cell Menu Introduction (Introduction du Menu cell) : Ce menu est pour
des utilisations avancée destinée à overclocker la carte mère.
Important
Ne changez pas ces réglages sauf que vous connaissiez bien ces chipsets.
