De-6
MS-7526 Mainboard
CPU & Kühler Einbau
Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen
Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas
Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler
installieren, um eine Ableitung der Hitze zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu
installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

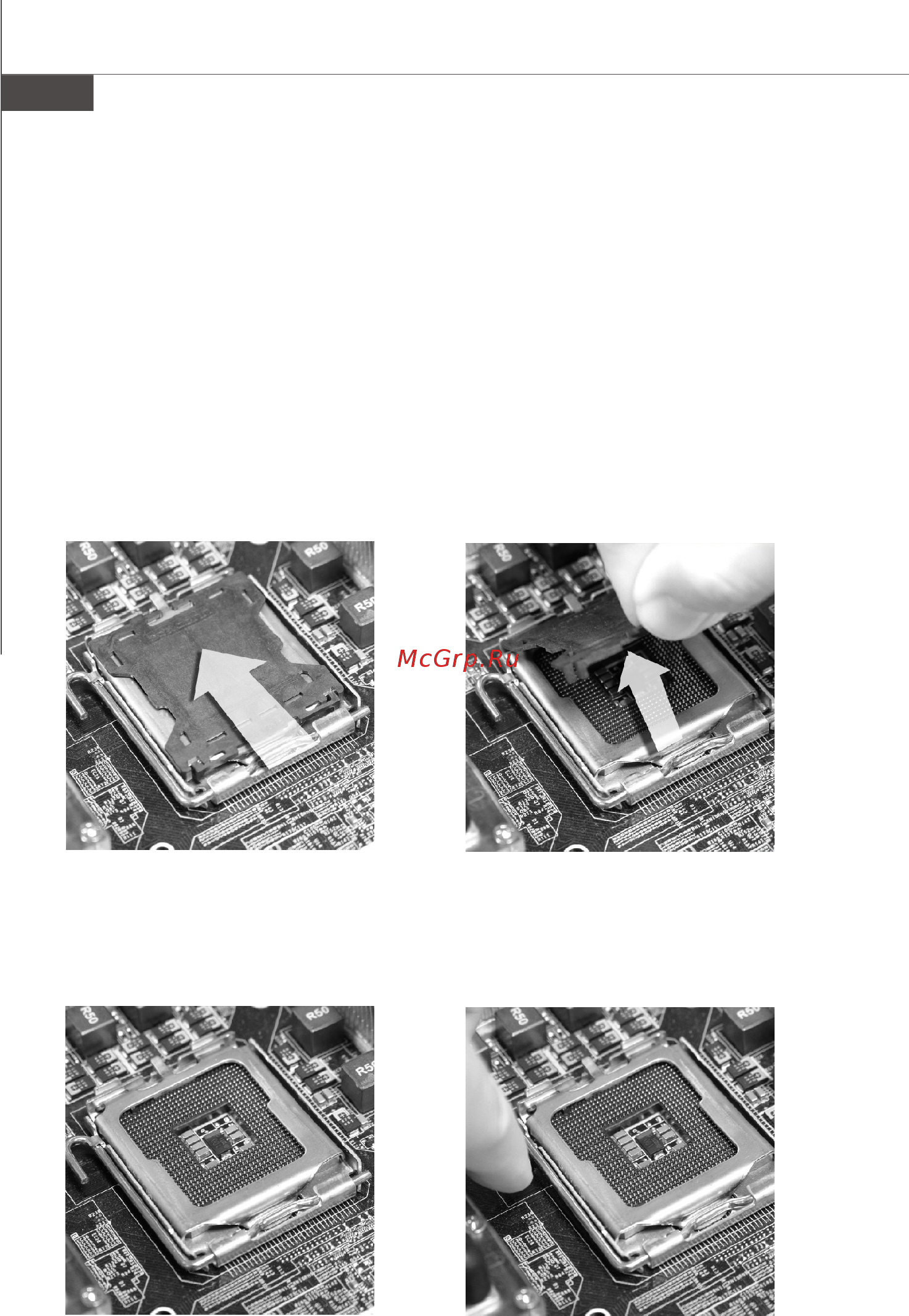

1.Der CPU-Sockel besitzt zum Schutz
eine Plastikabdeckung. Lassen Sie
vor der Installation diese
Schutzkappe auf dem Sockel um
Schäden zu vermeiden.
2.Entfernen Sie zuerst die
Schutzkappe wie abgebildet in
Pfeilrichtung.
4. Öffnen Sie den Sockelverschluss-
hebel.
3.Sie sehen jetzt die Pins des Sockels.
