MSI G43D3M DIGITAL [127/137] Слоты
![MSI G43D3M DIGITAL [127/137] Слоты](/views2/1208850/page127/bg7f.png)

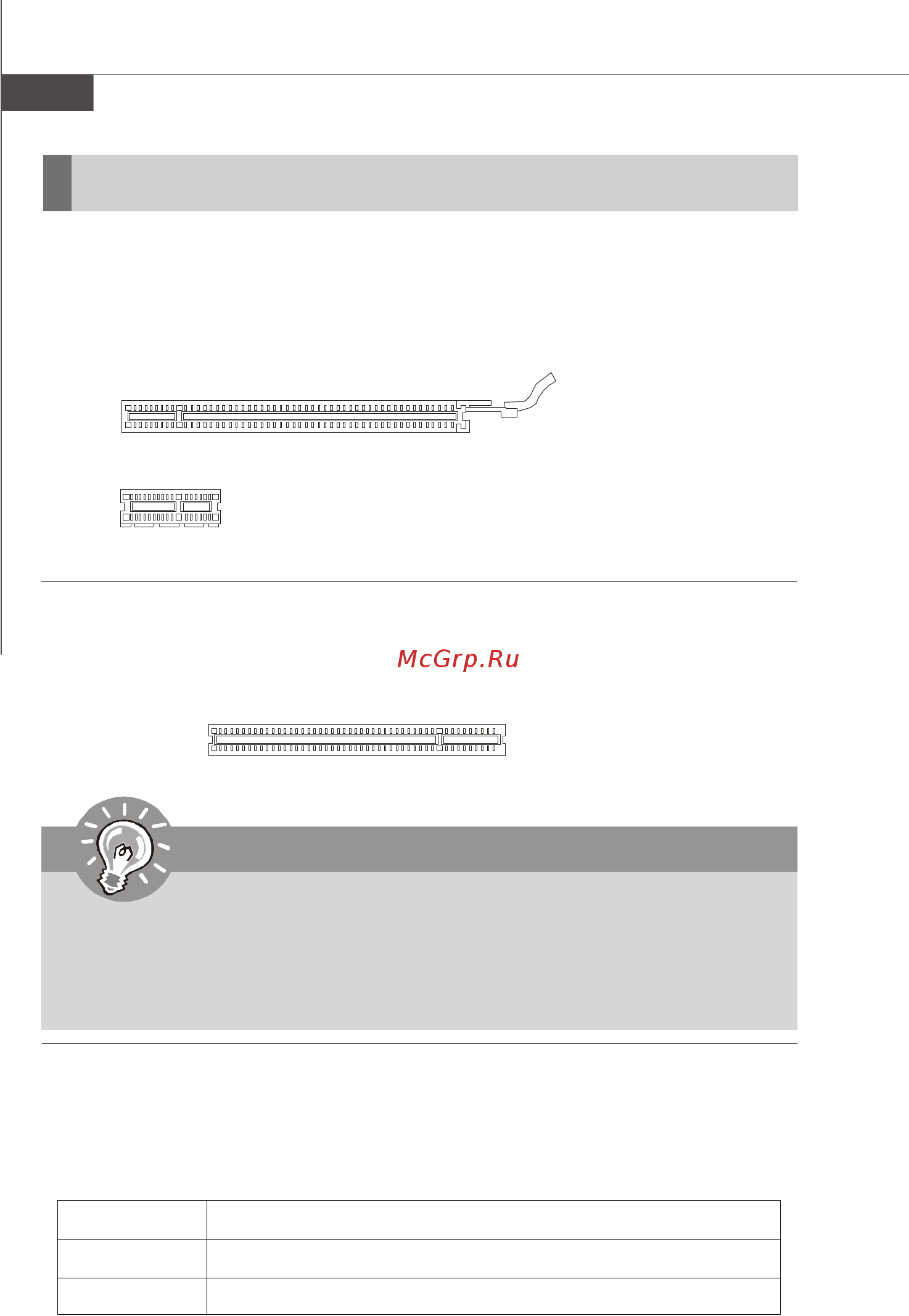

Ru-22
MS-7526 Системная плата
Маршрутизация запросов прерывания PCI
IRQ - сокращение от interrupt request (line) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано
ниже:
32-bit PCI слот
Слот PCI (Peripheral Component Interconnect)
Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные
карты расширения, которые соответствуют спецификации PCI.
Слот PCI (Peripheral Component Interconnect) Express
Слот PCI Express поддерживает карты расширения интерфейса PCI Express.
PCI Express 2.0 x16 поддерживает скорость передачи данных до 8.0 ГБ/с.
PCI Express x1 поддерживает скорость передачи данных до 250 МБ/с.
Слот PCI Express x16
Слот PCI Express x1
Слоты
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT F# INT G# INT H# INT E#
PCI Slot 2 INT A# INT B# INT C# INT D#
Внимание
Перед установкой или извлечением карт расширения убедитесь, что
кабель питания отключен от электрической сети. Прочтите
документацию на карту расширения и выполните необходимые
аппаратные или програмные установки для данной платы, такие как
перемычки, переключатели или конфигурацию BIOS.
