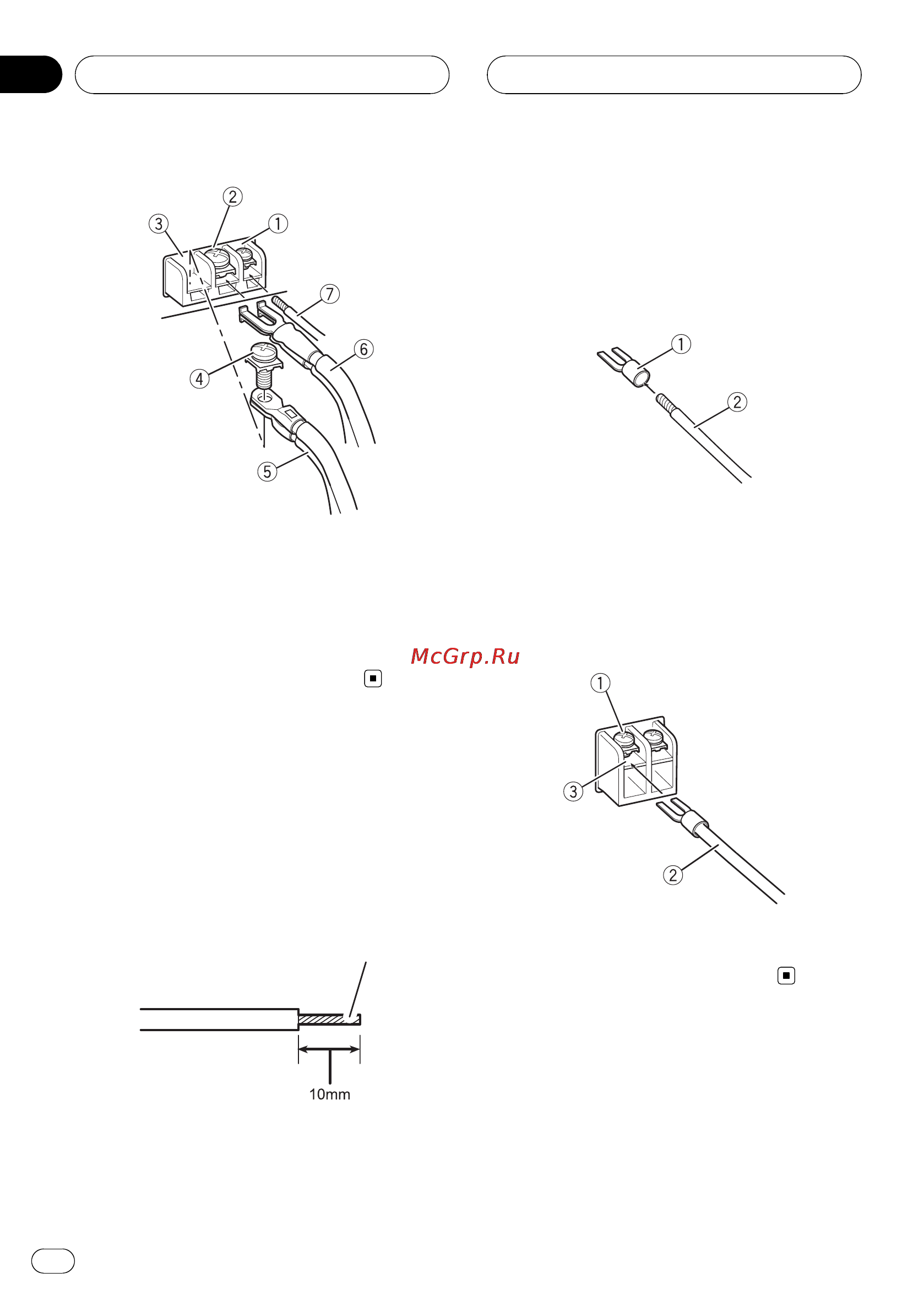

1 Klemme der Systemfernbedienung
2 Erdungsklemme (GND)
3 Stromklemme
4 Klemmenschrauben
5 Batteriekabel
6 Erdungskabel
7 Kabel der Systemfernbedienung
Anschließen der Lautspre-
cherausgangsklemmen
1 Legen Sie die Enden der Lautsprecher-
kabel mit Hilfe einer Abisolier- oder Bei-
ßzange um etwa 10 mm frei und verdrillen
Sie sie.
Verdrillung
2 Bringen Sie Kabelschuhe an den Laut-
sprecherkabelenden an. Die Kabelschuhe
sind nicht im Lieferumfang enthalten.
Verwenden Sie eine Zange oder ein ähnliches
Werkzeug, um die Kabelschuhe fest an die
Kabel anzupressen.
1 Kabelschuh
2 Lautsprecherkabel
3 Schließen Sie die Lautsprecherkabel an
die Lautsprecherausgangsklemmen an.
Befestigen Sie die Lautsprecherkabel sicher
mit Hilfe der Klemmenschrauben.
1 Klemmenschrauben
2 Lautsprecherkabel
3 Lautsprecherausgangsklemmen
Anschließen der Geräte
