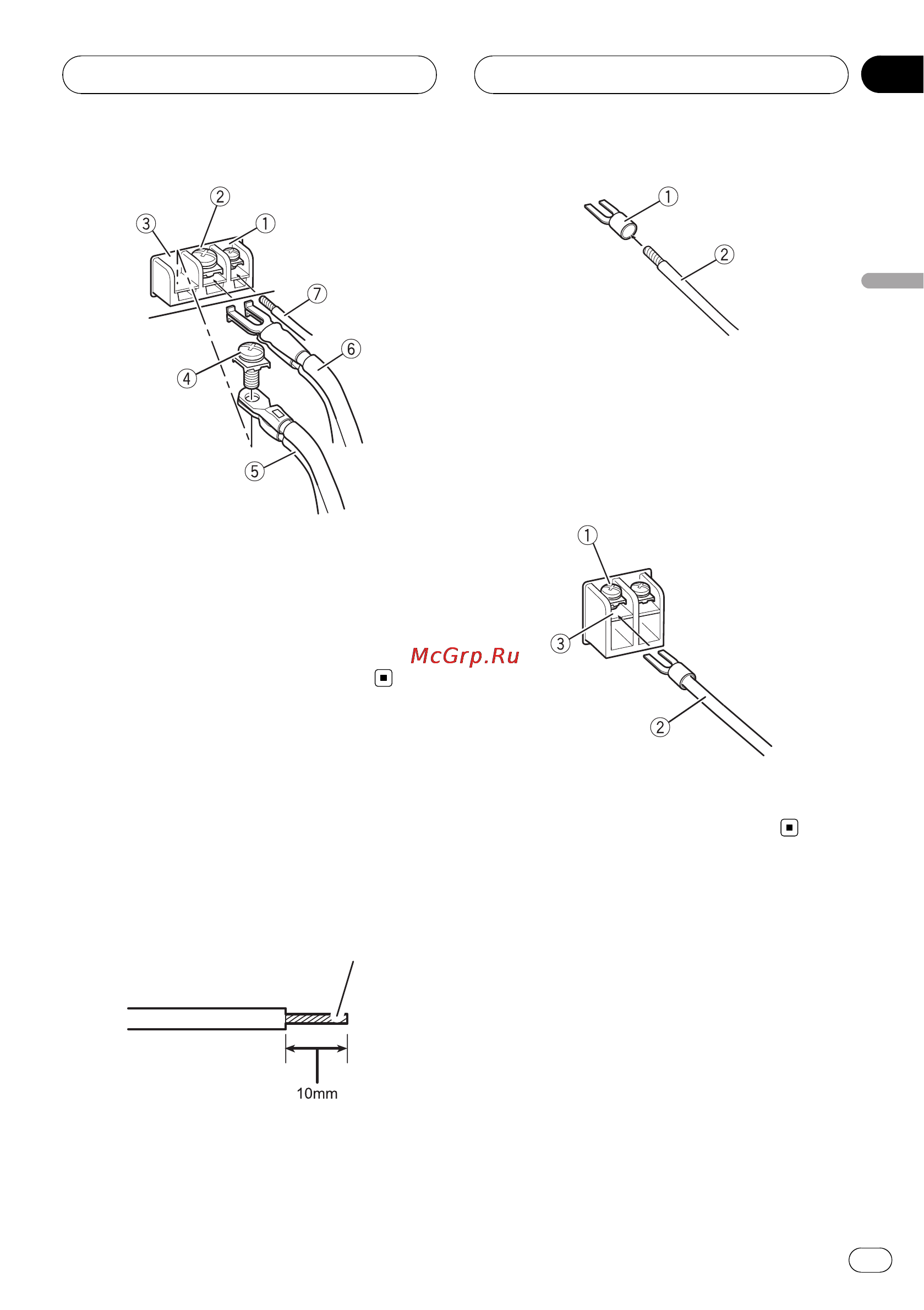

![Pioneer GM-D7500M [21/84] Mettez l extrémité des fils des haut parleurs à nu à l aide d une pince coupante ou d un cutter sur environ 10 mm et torsa dez](/views2/1002091/page21/bg15.png)
1 Borne de la télécommande du système
2 Borne de terre
3 Borne d’alimentation
4 Vis de la borne
5 Fil de la batterie
6 Fil de terre
7 Fil de la télécommande du système
Connexion des bornes de
sortie des haut-parleurs
1 Mettez l’extrémité des fils des haut-
parleurs à nu à l’aide d’une pince coupante
ou d’un cutter sur environ 10 mm et torsa-
dez.
Torsadez
2 Fixez les cosses aux extrémités des fils
des haut-parleurs. Cosses non fournies.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1 Cosse
2 Fil du haut-parleur
3 Connectez les fils des haut-parleurs aux
bornes de sortie des haut-parleurs.
Fixez fermement les fils des haut-parleurs à
l’aide des vis de la borne.
1 Vis de la borne
2 Fils des haut-parleurs
3 Bornes de sortie des haut-parleurs
Connexion des appareils
Fr
21
Section
Français
03
