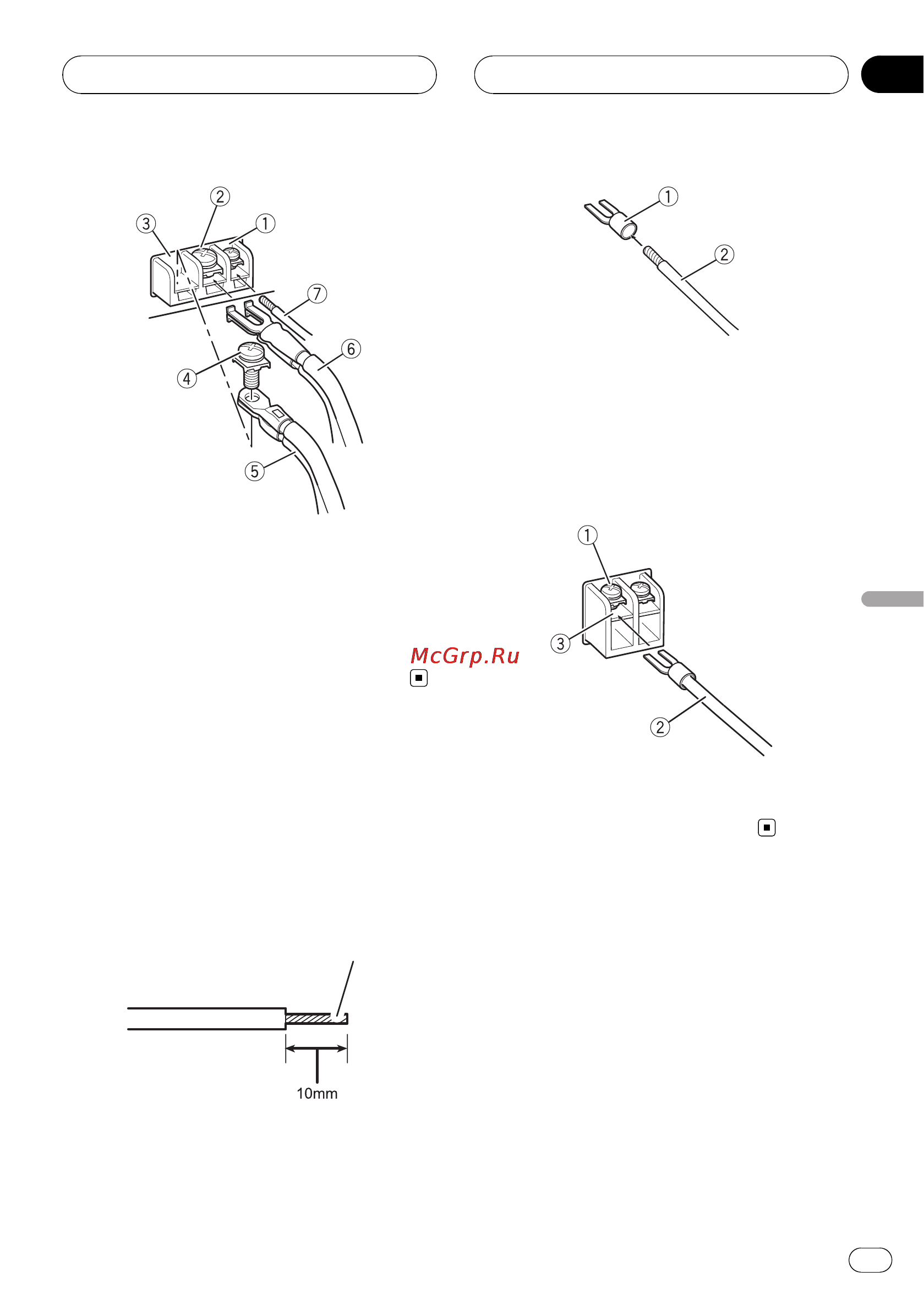

1 Terminal de control a distancia del sistema

2 Terminal de puesta a tierra

3 Terminal de potencia

4 Tornillos para terminales

5 Cable de batería

6 Cable de puesta a tierra

7 Cable de control a distancia del sistema

Conexión de los terminales

de salida del altavoz

1 Deje al descubierto el extremo de los

cables del altavoz utilizando alicates de

corte o una cuchilla, con una distancia de

10 mm y gírelos.

Gírelos

2 Acople las lengüetas a los extremos del

cable del altavoz. Lengüetas no incluidas.

Utilice alicates, etc. para fijar las lengüetas a

los cables.

1 Lengüeta

2 Cable del altavoz

3 Conecte los cables del altavoz a los ter-

minales de salida del altavoz.

Fije los cables del altavoz firmemente utilizan-

do los tornillos para terminales.

1 Tornillos para terminales

2 Cables del altavoz

3 Terminales de salida del altavoz
