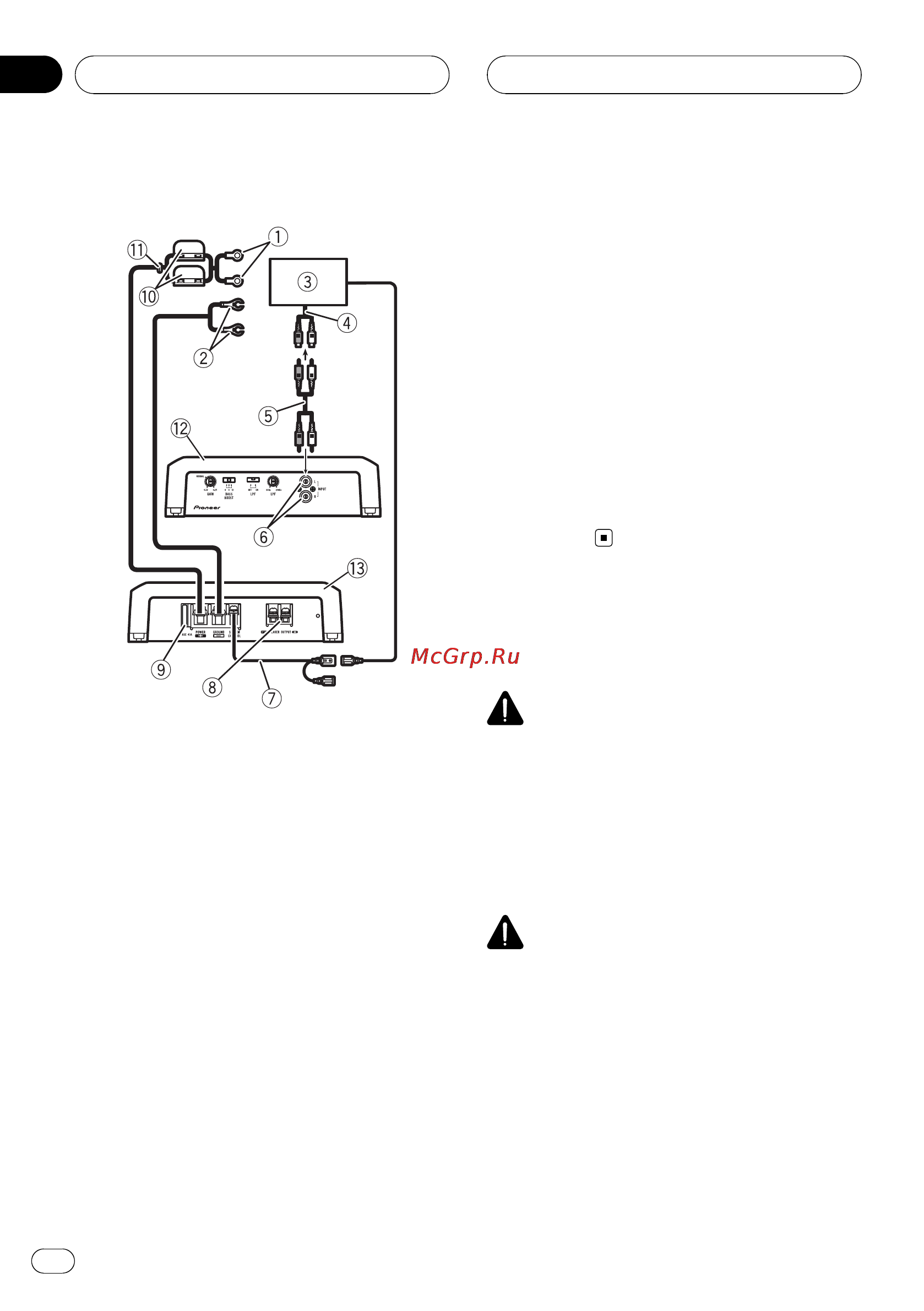

Schéma de connexion
1 Fil de batterie rouge spécial
RD-223 (vendu séparément)
Une fois toutes les autres connexions de lam-
plificateur effectuées, connectez la borne du
fil de batterie de lamplificateur à la borne po-
sitive (+) de la batterie.
2 Fil de terre (noir)
RD-223 (vendu séparément)
Connectez sur un endroit métallique propre,
non recouvert de peinture.
3 Système stéréo de véhicule avec jacks de sor-
tie RCA (vendu séparément)
4 Sortie externe
5 Fil de connexion avec prises RCA (vendu sépa-
rément)
6 Jack dentrée RCA
7 Fil de la télécommande du système (vendu sé-
parément)
Connectez la borne mâle du fil à la borne de
la télécommande du système stéréo du véhi-
cule. La borne femelle peut être connectée à
la prise de commande du relais de lantenne
motorisée. Si le système stéréo du véhicule ne
dispose pas dune borne de télécommande,
connectez la borne mâle à la borne dalimen-
tation via le contact dallumage.
8 Bornes de sortie des haut-parleurs
Veuillez vous reporter à la section suivante
pour les instructions de connexion des haut-
parleurs. Reportez-vous à la page suivante,
Connexions lors de lutilisation du fil dentrée
des haut-parleurs.
9 Fusible (40 A)
a Fusible (30 A) × 2
b Rondelle
c Face arrière
d Face avant
Avant de connecter
lamplificateur
ATTENTION
! Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
! Ne découpez jamais lisolation de lalimenta-
tion pour alimenter dautres équipements. La
capacité en courant du fil est limitée.
PRÉCAUTION
! Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
! Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
! Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
Connexion des appareils
