3
De
Deutsch
Installationsverfahren
Wahl des Aufstellungsortes
• Die akustischen Verhältnisse im Hörraum üben einen starken
Einfluss auf die Art der Schallabstrahlung von Lautsprechern
aus.
• Um die optimale Klangqualität zu erhalten, sollten die
Lautsprecher möglichst auf einem soliden Fußboden

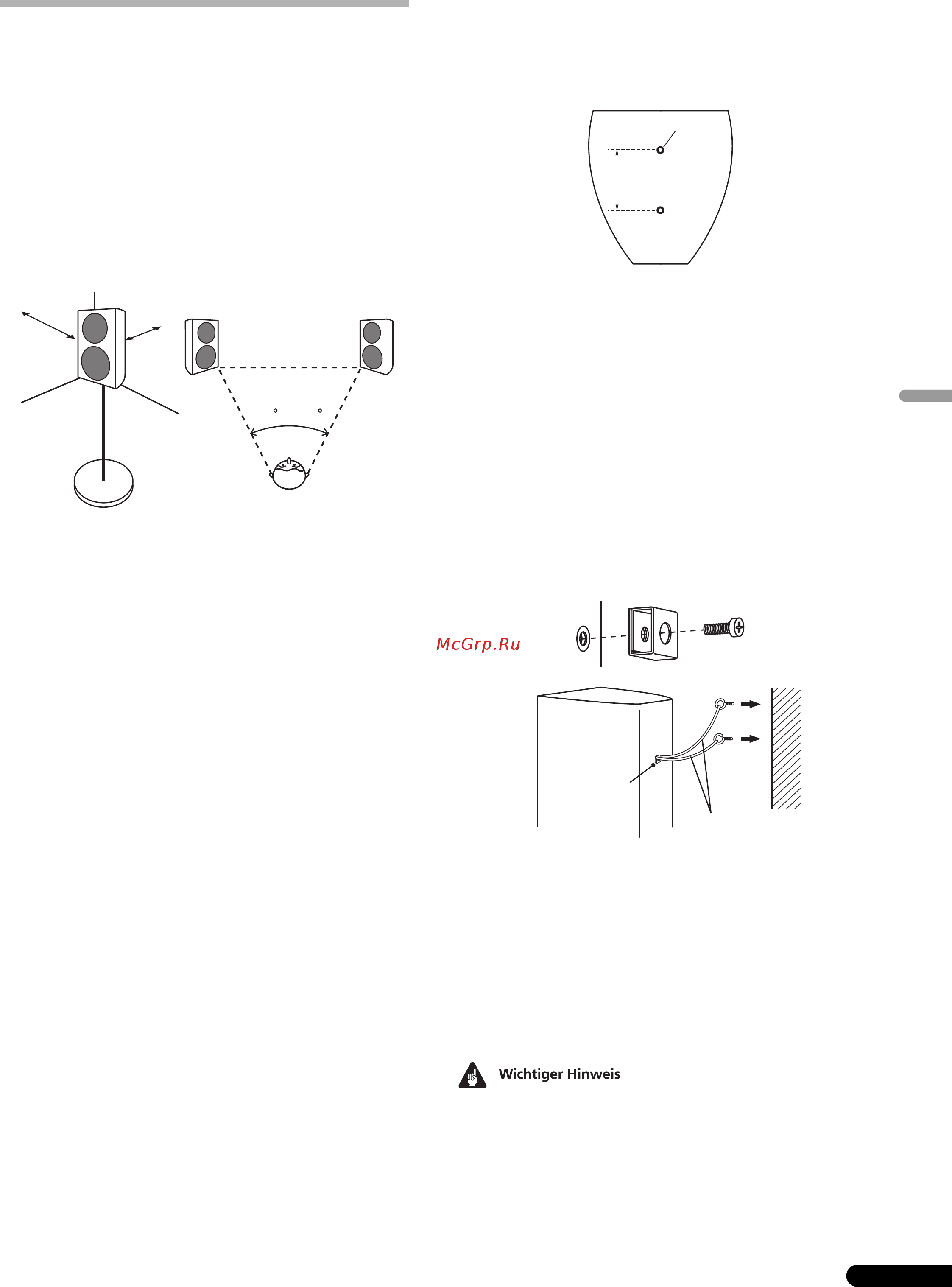

aufgestellt und wie in der nachstehenden Abbildung gezeigt
platziert werden. Der Basspegel kann justiert werden, indem
der Abstand zwischen Lautsprecher und Wand verringert oder
erhöht wird. Stellen Sie die Lautsprecher jeweils im gleichen
Abstand von der seitlichen Wand auf, um einen gut
ausgewogenen Klang zu erzielen.
• Um einen einwandfreien Stereoeffekt zu erhalten, stellen Sie
den linken und rechten Lautsprecher im gleichen Abstand von
der Hörposition auf. Verwenden Sie Lautsprecherkabel der
gleichen Länge für jeden Lautsprecher.
• Platzieren Sie den linken und rechten Frontlautsprecher
möglichst auf der Ebene des Fernsehgerätes.
• Um den optimalen Surround Sound zu erhalten, sollte sich
das Fernsehgerät zwischen dem linken und dem rechten
Lautsprecher befinden, wobei diese in einem Winkel von 50
bis 60 Grad auf die Hörposition weisen.
• Wenn der Hörraum einen starken Nachhall aufweist,
empfiehlt es sich, die Wände mit schwerem Stoff zu behängen
und/oder einen Teppich auf den Boden zu legen, um den
Schall zu dämpfen. Die besten Ergebnisse werden erzielt,
wenn die Wände vollständig abgedeckt werden.
• Bei diesen Lautsprechern handelt es sich um Regalboxen; die
beste Leistung wird bei Aufstellung auf einer stabilen,
waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei
direkter Aufstellung auf dem Boden wird ein dröhnender,
undefinierter Klang erzeugt. Idealerweise sollte jeder
Lautsprecher so aufgestellt werden, dass sich der Hochtöner
etwa auf dem Ohrenniveau des Hörers an der Hörposition
befindet. Für optimale Klangqualität und Stabilität empfiehlt
sich der Gebrauch des Lautsprecherständers CP-31B.
Achten Sie bei Verwendung des CP-31B
Lautsprecherständers darauf, diesen mit den mitgelieferten
Schrauben zu befestigen.
(Einzelheiten hierzu finden Sie in der Bedienungsanleitung
des CP-31B)
• Dieser Lautsprecher ist an der Unterseite mit zwei
Schraubenlöchern ausgestattet. Diese Löcher sind zur
gemeinsamen Verwendung von Lautsprecherhalterungen
und Lautsprecherständern vorgesehen;
Lautsprecherhalterungen sind im Fachhandel erhältlich und
können zur Montage der Lautsprecher an einer Wand
verwendet werden. Das nachstehende Diagramm zeigt den
Abstand und Durchmesser dieser Löcher. Achten Sie bei der
Auswahl der Lautsprecherhalterung dafür, dass sie ein
Tragvermögen von mindestens 2,5 kg besitzt. Bitte lesen Sie
auch die Gebrauchsanweisung der Halterung aufmerksam
durch. Unsachgemäß montierte Lautsprecher stellen eine
Gefahrenquelle dar.
• Führen Sie eine im Fachhandel erhältliche verstärkte Schnur
durch die Sicherheits-Metallhalterung, um den Lautsprecher
sicher an der Wand zu befestigen. Vergewissern Sie sich, dass
das Tragvermögen der Wand für das Gewicht des
Lautsprechers ausreicht. Überzeugen Sie sich nach der
Befestigung der Schnur, dass der Lautsprecher nicht
umkippen kann.
Anbringen der Sicherheits-Metallhalterung für
Kippschutz
• Befestigen Sie die Sicherheits-Metallhalterung nicht direkt an
der Wand. Sie ist ausschließlich zum gemeinsamen Gebrauch
mit einer verstärkten Schnur vorgesehen, um ein Umkippen
des Lautsprechers zu verhindern.
• Befestigen Sie die Sicherheits-Metallhalterung mit der
mitgelieferten Schraube sicher an der Rückwand des
Lautsprechers.
• Führen Sie wie im obigen Diagramm gezeigt zwei verstärkte
Schnüre durch die Sicherheits-Metallhalterung, und
befestigen Sie den Lautsprecher an der Wand.
• Vergewissern Sie sich vor der Montage der Lautsprecher an
einer Wand oder Decke, dass die zur Befestigung
vorgesehene Oberfläche ein Tragvermögen von mindestens
2,5 kg besitzt. Falls Sie das Tragvermögen nicht selbst
ermitteln können, ziehen Sie bitte einen Fachmann zu Rate.
Vergewissern Sie sich nach der Montage, dass die
Lautsprecher sicher befestigt sind.
• Pioneer lehnt jegliche Haftung für Schäden ab, die durch
Fehler bei Zusammenbau oder Aufstellung, eine
unzureichende Verstärkung, zweckentfremdeten Gebrauch
oder höhere Gewalt entstehen.
50 bis 60
20 cm
50 cm
5-mm-Schrauben
verwenden
60 mm
Sicherheits-
Metallhalterung
verstärkte Schnur
Rückseite des Lauts
p
rechers
