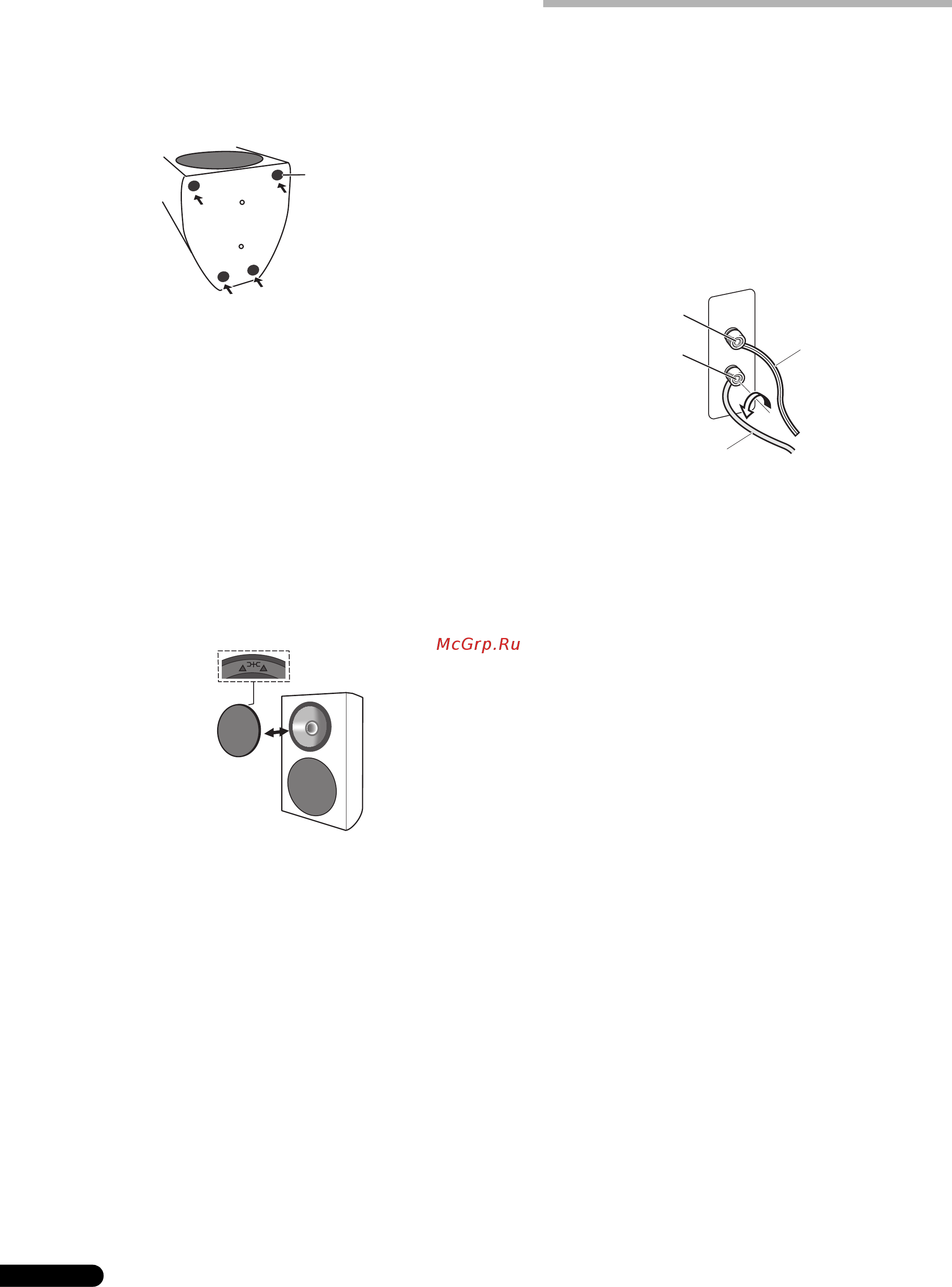

Anbringen der rutschfesten Kissen
Je nach Aufstellungsort kann sich die Verwendung der
rutschfesten Kissen empfehlen. Befestigen Sie die Kissen an den
vier Ecken der Unterseite des Lautsprechers. Bitte beachten Sie,
dass die Kissen bei Aufstellung der Lautsprecher auf einer sehr
glatten Unterlage ein Verrutschen u. U. nicht wirksam verhindern
können; daher sind bei der Aufstellung glatte Unterlagen
sorgfältig zu vermeiden.
Anbringen und Entfernen der Frontverkleidung
Es wird empfohlen, dieses Lautsprechersystem mit daran
angebrachten Frontverkleidungen zu betreiben, doch können
diese auf Wunsch abgenommen werden. Zum Abnehmen einer
Frontverkleidung gehen Sie wie nachstehend beschrieben vor:
1 Zum Abnehmen der Frontverkleidung ergreifen Sie sie
den Rand im unteren Bereich mit beiden Händen, und ziehen
Sie sie sacht nach vorn, um den unteren Teil der
Frontverkleidung vom Lautsprechergehäuse zu trennen.
Verfahren Sie dann auf gleiche Weise im oberen Bereich, um
die Frontverkleidung vollständig vom Lautsprecher zu
trennen.
2 Zum Anbringen der Frontverkleidung halten Sie diese so,
dass die dreieckige Markierung nach oben weist, bringen Sie
die vier Stifte an der Rückseite der Frontverkleidung mit den
Löchern im Lautsprechergehäuse zur Deckung, und drücken
Sie die Frontverkleidung dann fest gegen den Lautsprecher.
Anschlüsse
Lautsprecherkabel für den Anschluss an einen Verstärker
gehören nicht zum Lieferumfang dieses Lautsprechers.
Anschließen der Kabel
1 Schalten Sie den Verstärker aus.
2 Schließen Sie die Lautsprecherkabel an die
Eingangsklemmen an der Rückwand jedes Lautsprechers an.
Die roten Klemmen sind positiv (+), die schwarzen Klemmen
negativ (–) gepolt.
Lösen Sie Knöpfe der Eingangsklemmen, führen Sie die Drähte
der Lautsprecherkabel in die Löcher in den Polbolzen ein, und
ziehen Sie dann die Knöpfe wieder an.
3 Schließen Sie das andere Ende jedes Lautsprecherkabels
an die Lautsprecherausgangsklemmen des Verstärkers an
(Einzelheiten hierzu finden Sie in der Bedienungsanleitung
Ihres Verstärkers).
• Bananenstecker können ebenfalls für den Anschluss an den
Lautsprecherklemmen verwendet werden.
• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an
jedem Lautsprecherkabel, um sicherzustellen, dass die
Drähte fest in den Klemmen sitzen. Lose Anschlüsse können
Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit
aus den Klemmen hervorstehen, dass sie sich gegenseitig
berühren, kann dies eine Überlastung des Verstärkers
verursachen. In einem solchen Fall stellt der Verstärker
möglicherweise den Betrieb ein, und es kann sogar zu einer
Beschädigung des Verstärkers kommen.
• Falls einer der beiden Lautsprecher eines Lautsprecherpaars
versehentlich mit vertauschter Polarität (+, –) an einen
Verstärker angeschlossen wird, kann der normale Stereoeffekt
nicht erzielt werden.
Rutschfestes Kissen
rote Klemme (+)
schwarze Klemme (–)
Lautsprecherkabel der
spannungsführenden Seite
Lautsprecherkabel
der gemeinsamen
Seite
ACHTUNG
An den Lautsprecherklemmen dieses Gerätes liegt eine
potentiell GEFÄHRLICHE Spannung an. Zur
Vermeidung von Stromschlaggefahr ist unbedingt
darauf zu achten, den Netzstecker beim Anschließen
und Abtrennen der Lautsprecherkabel von der
Netzsteckdose zu trennen, bevor irgendwelche nicht
isolierten Teile berührt werden.
