Carver T-350 [11/13] Во избежание вытекания масла из картера двигателя запре

Содержание

• Carver 1
• Мотокультиватор 1
• Руководство по эксплуатации 1
• Т 350 1
• Внимательно прочитайте руководство пользователя перед ис 3
• Вращающиеся фрезы могут стать причиной серьезной трав мы избегайте контактов рук или ног с фрезами при работа ющем двигателе 3
• Выхлопной дым содержит ядовитый угарный газ запреща ется использовать мотокультиватор в закрытых помеще ниях убедитесь в том что территория на которой исполь зуется мотокультиватор хорошо проветривается 3
• Несоблюдение инструкций может привести к травме или по вреждению оборудования в случае возникновения сложностей или вопросов связанных с эксплуатацией мотокультиватора обращайтесь в специа лизированный сервисный центр при правильном обращении мотокультиватор будет надежно служить вам долгое время внимательно прочитайте руководство пользователя перед использованием мотокультиватора 3
• Перед осмотром фрез остановите двигатель и выключите сцепление 3
• Пользованием мотокультиватора незнание инструкции по экс плуатации может привести к травме или повреждению обору дования используйте мотокультиватор по его прямому назна чению культивирование вспаханной земли применение изде лия для обработки невозделанных земель или в других целях мо жет быть опасным и привести к повреждению аппарата осо бенно опасна эксплуатация мотокультиватора на участках где могут оказаться камни проволока и другие твердые предметы 3
• Чистку или замену режущих элементов проводите только в защитных перчатках из плотных материалов 3
• Рис 1 5
• Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 6
• А не запускайте двигатель мотокультиватора без воздушного 7
• Двигатель поставляется без масла перед запуском в эксплуа 7
• Использование нерекомендованного моторного масла может 7
• Привести к выходу из строя двигателя 7
• Тацию заполните картер двигателя до необходимого уровня 7
• Фильтра в противном случае срок эксплуатации сократится 7
• Время его регулировки установите его на ровную поверх ность 8
• Для предотвращения опрокидывания мотокультиватора во 8
• Использование мотокультиватора на склонах может приве сти к его опрокидыванию управление мотокультиватором лицами которые не име ют соответствующих навыков и опыта может привести к травматизму используйте прочную полностью закрывающую ноги обувь управление мотокультиватором без обуви обуви с откры тыми поверхностями может быть причиной получения се рьезных травм используйте мотокультиватор только в светлое время суток при отсутствии транспортного средства переносить мо токультиватор необходимо только вдвоем 8
• На кожу не переливайте бензин выше допустимого уровня 8
• Не производите заправку при включенном двигателе не ку рите во время заправки не разливайте бензин не вдыхайте 8
• Пары бензина не допускайте попадания бензина на одежду и 8
• Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении 8
• После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 9
• Быть надежно затянута 10
• Внимание не запускать двигатель с демонтированным воз душным фильтрующим элементом 10
• Дованным калильным числом 10
• Если перед обслуживанием двигатель работал то система выхлопа будет горячей соблюдайте осторожность не ка сайтесь ее 10
• Запрещается использование свечи зажигания с не рекомен 10
• Плохо завернутая свеча бу дет нагреваться при рабо те двигателя и может при вести к повреждению дви гателя большое усилие за тяжки свечи зажигания мо жет повредить резьбу го ловки цилиндра 10
• Свеча зажигания должна 10
• Www uralopt ru 11
• Адреса и телефоны ближайших сервисных центров 11
• Во избежание вытекания масла из картера двигателя запре 11
• Изделия обращайтесь в сервисный центр 11
• По вопросам связанным с неисправностями 11
• Указаны в гарантийном талоне 11
• Щается транспортировка мотокультиватора на боку 11
• Www uralopt ru 12
• Адреса и телефоны ближайших сервисных центров 12
• Изделия обращайтесь в сервисный центр 12
• Инструкции указанные в данном руководстве не относят 12
• По вопросам связанным с неисправностями 12
• Самостоятельная разборка узлов мотокультиватора в те чение гарантийного срока запрещена 12
• Ся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практиче ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 12
• Указаны в гарантийном талоне 12
• 7 342 218 24 85 13
• Www uralopt ru 13
• Телефон центрального сервисного центра 13

Похожие устройства

• Carver T-400 Руководство по эксплуатации
• Carver T-550R Руководство по эксплуатации
• Carver T-650R Руководство по эксплуатации
• Carver T-651R Руководство по эксплуатации
• Carver T-652R Руководство по эксплуатации
• Carver T-653R Руководство по эксплуатации
• Carver MT-650M Руководство по эксплуатации
• Carver MTL-650 Руководство по эксплуатации
• Carver MT-650 Руководство по эксплуатации
• Carver MT-900 Руководство по эксплуатации
• Carver MT-900DE Руководство по эксплуатации
• Carver ST-550 Руководство по эксплуатации
• Carver ST-650 Руководство по эксплуатации
• Carver ST-650EL Руководство по эксплуатации
• Samsung SC07F80UC Motion Sync Инструкция по эксплуатации
• Samsung MM-J430D Silver Инструкция по эксплуатации
• Samsung GT-C3592 Red Инструкция по эксплуатации
• Samsung SC20F70HB Инструкция по эксплуатации
• Samsung WW60J4090NWDLP Инструкция по эксплуатации
• Samsung CTR264KC01 Инструкция по эксплуатации

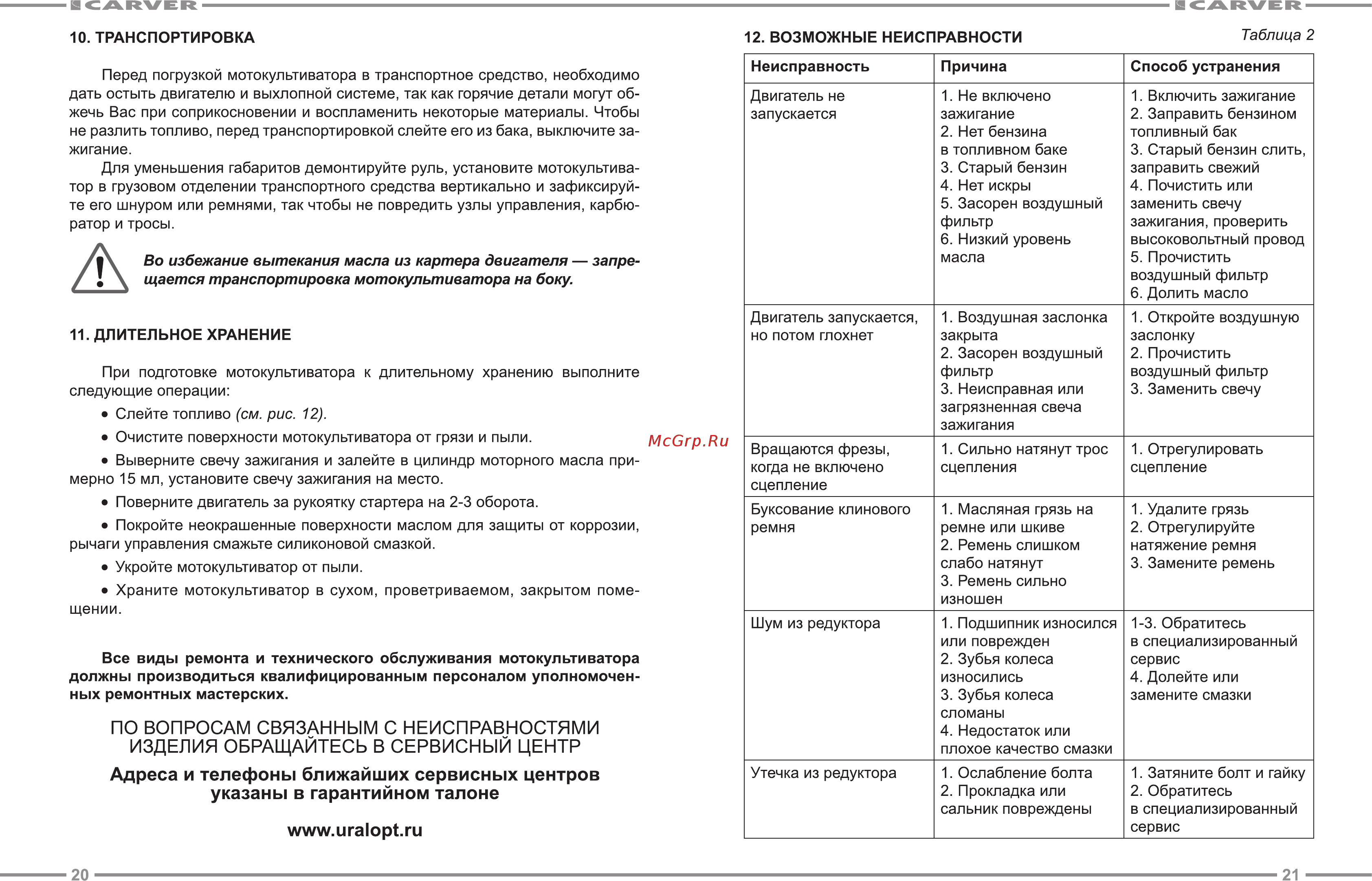

a CARVER H CARVER 12 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ 10 ТРАНСПОРТИРОВКА Перед погрузкой мотокультиватора в транспортное средство необходимо дать остыть двигателю и выхлопной системе так как горячие детали могут об жечь Вас при соприкосновении и воспламенить некоторые материалы Чтобы не разлить топливо перед транспортировкой слейте его из бака выключите за жигание Для уменьшения габаритов демонтируйте руль установите мотокультива тор в грузовом отделении транспортного средства вертикально и зафиксируй те его шнуром или ремнями так чтобы не повредить узлы управления карбю ратор и тросы А Неисправность Причина Способ устранения Двигатель не запускается 1 Не включено зажигание 2 Нет бензина в топливном баке 3 Старый бензин 4 Нет искры 5 Засорен воздушный фильтр 6 Низкий уровень масла 1 Включить зажигание 2 Заправить бензином топливный бак 3 Старый бензин слить заправить свежий 4 Почистить или заменить свечу зажигания проверить высоковольтный провод 5 Прочистить воздушный фильтр 6 Долить масло Двигатель запускается но потом глохнет 1 Воздушная заслонка закрыта 2 Засорен воздушный фильтр 3 Неисправная или загрязненная свеча зажигания 1 Откройте воздушную заслонку 2 Прочистить воздушный фильтр 3 Заменить свечу Вращаются фрезы когда не включено сцепление 1 Сильно натянут трос сцепления 1 Отрегулировать сцепление Буксование клинового ремня 1 Масляная грязь на ремне или шкиве 2 Ремень слишком слабо натянут 3 Ремень сильно изношен 1 Удалите грязь 2 Отрегулируйте натяжение ремня 3 Замените ремень Шум из редуктора 1 Подшипник износился или поврежден 2 Зубья колеса износились 3 Зубья колеса сломаны 4 Недостаток или плохое качество смазки 1 3 Обратитесь в специализированный сервис 4 Долейте или замените смазки Утечка из редуктора 1 Ослабление болта 2 Прокладка или сальник повреждены 1 Затяните болт и гайку 2 Обратитесь в специализированный сервис Во избежание вытекания масла из картера двигателя запре щается транспортировка мотокультиватора на боку 11 ДЛИТЕЛЬНОЕ ХРАНЕНИЕ При подготовке следующие операции мотокультиватора к длительному хранению выполните Слейте топливо см рис 12 Очистите поверхности мотокультиватора от грязи и пыли Выверните свечу зажигания и залейте в цилиндр моторного масла при мерно 15 мл установите свечу зажигания на место Поверните двигатель за рукоятку стартера на 2 3 оборота Покройте неокрашенные поверхности маслом для защиты от коррозии рычаги управления смажьте силиконовой смазкой Укройте мотокультиватор от пыли Храните щении мотокультиватор в сухом проветриваемом закрытом поме Все виды ремонта и технического обслуживания мотокультиватора должны производиться квалифицированным персоналом уполномочен ных ремонтных мастерских ПО ВОПРОСАМ СВЯЗАННЫМ С НЕИСПРАВНОСТЯМИ ИЗДЕЛИЯ ОБРАЩАЙТЕСЬ В СЕРВИСНЫЙ ЦЕНТР Адреса и телефоны ближайших сервисных центров указаны в гарантийном талоне www uralopt ru 20 Таблица 2 21
