Carver T-350 [5/13] Рис 1

Содержание

• Carver 1
• Мотокультиватор 1
• Руководство по эксплуатации 1
• Т 350 1
• Внимательно прочитайте руководство пользователя перед ис 3
• Вращающиеся фрезы могут стать причиной серьезной трав мы избегайте контактов рук или ног с фрезами при работа ющем двигателе 3
• Выхлопной дым содержит ядовитый угарный газ запреща ется использовать мотокультиватор в закрытых помеще ниях убедитесь в том что территория на которой исполь зуется мотокультиватор хорошо проветривается 3
• Несоблюдение инструкций может привести к травме или по вреждению оборудования в случае возникновения сложностей или вопросов связанных с эксплуатацией мотокультиватора обращайтесь в специа лизированный сервисный центр при правильном обращении мотокультиватор будет надежно служить вам долгое время внимательно прочитайте руководство пользователя перед использованием мотокультиватора 3
• Перед осмотром фрез остановите двигатель и выключите сцепление 3
• Пользованием мотокультиватора незнание инструкции по экс плуатации может привести к травме или повреждению обору дования используйте мотокультиватор по его прямому назна чению культивирование вспаханной земли применение изде лия для обработки невозделанных земель или в других целях мо жет быть опасным и привести к повреждению аппарата осо бенно опасна эксплуатация мотокультиватора на участках где могут оказаться камни проволока и другие твердые предметы 3
• Чистку или замену режущих элементов проводите только в защитных перчатках из плотных материалов 3
• Рис 1 5
• Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 6
• А не запускайте двигатель мотокультиватора без воздушного 7
• Двигатель поставляется без масла перед запуском в эксплуа 7
• Использование нерекомендованного моторного масла может 7
• Привести к выходу из строя двигателя 7
• Тацию заполните картер двигателя до необходимого уровня 7
• Фильтра в противном случае срок эксплуатации сократится 7
• Время его регулировки установите его на ровную поверх ность 8
• Для предотвращения опрокидывания мотокультиватора во 8
• Использование мотокультиватора на склонах может приве сти к его опрокидыванию управление мотокультиватором лицами которые не име ют соответствующих навыков и опыта может привести к травматизму используйте прочную полностью закрывающую ноги обувь управление мотокультиватором без обуви обуви с откры тыми поверхностями может быть причиной получения се рьезных травм используйте мотокультиватор только в светлое время суток при отсутствии транспортного средства переносить мо токультиватор необходимо только вдвоем 8
• На кожу не переливайте бензин выше допустимого уровня 8
• Не производите заправку при включенном двигателе не ку рите во время заправки не разливайте бензин не вдыхайте 8
• Пары бензина не допускайте попадания бензина на одежду и 8
• Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении 8
• После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 9
• Быть надежно затянута 10
• Внимание не запускать двигатель с демонтированным воз душным фильтрующим элементом 10
• Дованным калильным числом 10
• Если перед обслуживанием двигатель работал то система выхлопа будет горячей соблюдайте осторожность не ка сайтесь ее 10
• Запрещается использование свечи зажигания с не рекомен 10
• Плохо завернутая свеча бу дет нагреваться при рабо те двигателя и может при вести к повреждению дви гателя большое усилие за тяжки свечи зажигания мо жет повредить резьбу го ловки цилиндра 10
• Свеча зажигания должна 10
• Www uralopt ru 11
• Адреса и телефоны ближайших сервисных центров 11
• Во избежание вытекания масла из картера двигателя запре 11
• Изделия обращайтесь в сервисный центр 11
• По вопросам связанным с неисправностями 11
• Указаны в гарантийном талоне 11
• Щается транспортировка мотокультиватора на боку 11
• Www uralopt ru 12
• Адреса и телефоны ближайших сервисных центров 12
• Изделия обращайтесь в сервисный центр 12
• Инструкции указанные в данном руководстве не относят 12
• По вопросам связанным с неисправностями 12
• Самостоятельная разборка узлов мотокультиватора в те чение гарантийного срока запрещена 12
• Ся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практиче ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 12
• Указаны в гарантийном талоне 12
• 7 342 218 24 85 13
• Www uralopt ru 13
• Телефон центрального сервисного центра 13

Похожие устройства

• Carver T-400 Руководство по эксплуатации
• Carver T-550R Руководство по эксплуатации
• Carver T-650R Руководство по эксплуатации
• Carver T-651R Руководство по эксплуатации
• Carver T-652R Руководство по эксплуатации
• Carver T-653R Руководство по эксплуатации
• Carver MT-650M Руководство по эксплуатации
• Carver MTL-650 Руководство по эксплуатации
• Carver MT-650 Руководство по эксплуатации
• Carver MT-900 Руководство по эксплуатации
• Carver MT-900DE Руководство по эксплуатации
• Carver ST-550 Руководство по эксплуатации
• Carver ST-650 Руководство по эксплуатации
• Carver ST-650EL Руководство по эксплуатации
• Samsung SC07F80UC Motion Sync Инструкция по эксплуатации
• Samsung MM-J430D Silver Инструкция по эксплуатации
• Samsung GT-C3592 Red Инструкция по эксплуатации
• Samsung SC20F70HB Инструкция по эксплуатации
• Samsung WW60J4090NWDLP Инструкция по эксплуатации
• Samsung CTR264KC01 Инструкция по эксплуатации

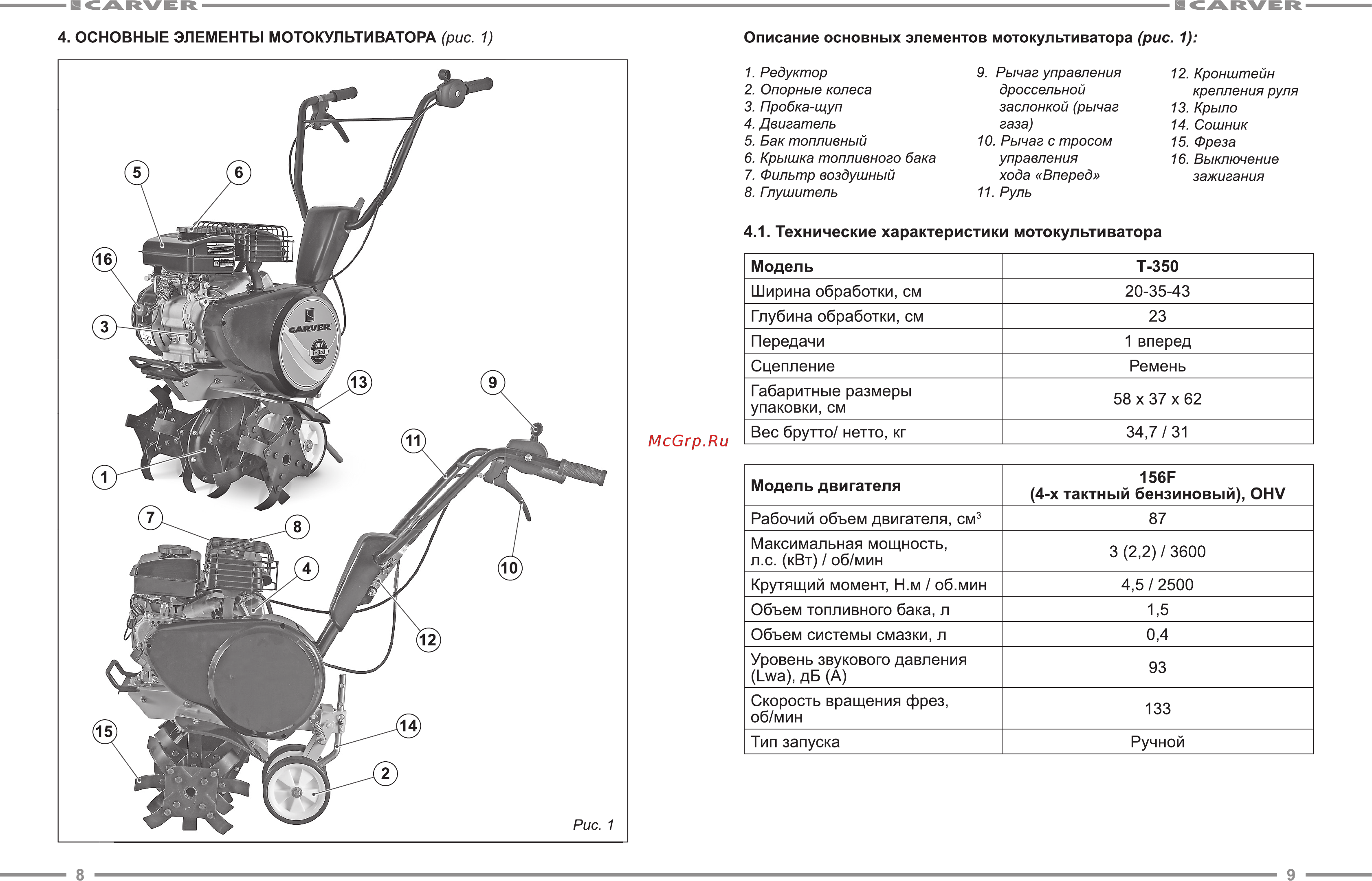

В CARVER H CARVER 4 ОСНОВНЫЕ ЭЛЕМЕНТЫ МОТОКУЛЬТИВАТОРА рис 1 Описание основных элементов мотокультиватора рис 1 1 Редуктор 2 Опорные колеса 3 Пробка щуп 4 Двигатель 5 Бак топливный 6 Крышка топливного бака 7 Фильтр воздушный 8 Глушитель 9 Рычаг управления дроссельной заслонкой рычаг газа 10 Рычаг с тросом управления хода Вперед 11 Руль 12 Кронштейн крепления руля 13 Крыло 14 Сошник 15 Фреза 16 Выключение зажигания 4 1 Технические характеристики мотокультиватора Модель Т 350 Ширина обработки см 20 35 43 Глубина обработки см 23 Передачи 1 вперед Сцепление Ремень Габаритные размеры упаковки см 58 х 37 х 62 Вес брутто нетто кг 34 7 31 Модель двигателя 156Р 4 х тактный бензиновый ОНУ Рабочий объем двигателя см3 Максимальная мощность л с кВт об мин Крутящий момент Н м об мин 87 3 2 2 3600 4 5 2500 Объем топливного бака л 1 5 Объем системы смазки л 0 4 Уровень звукового давления Lwa дБ А 93 Скорость вращения фрез об мин 133 Тип запуска Ручной 9
