Carver T-350 [7/13] А не запускайте двигатель мотокультиватора без воздушного

Содержание

• Carver 1
• Мотокультиватор 1
• Руководство по эксплуатации 1
• Т 350 1
• Внимательно прочитайте руководство пользователя перед ис 3
• Вращающиеся фрезы могут стать причиной серьезной трав мы избегайте контактов рук или ног с фрезами при работа ющем двигателе 3
• Выхлопной дым содержит ядовитый угарный газ запреща ется использовать мотокультиватор в закрытых помеще ниях убедитесь в том что территория на которой исполь зуется мотокультиватор хорошо проветривается 3
• Несоблюдение инструкций может привести к травме или по вреждению оборудования в случае возникновения сложностей или вопросов связанных с эксплуатацией мотокультиватора обращайтесь в специа лизированный сервисный центр при правильном обращении мотокультиватор будет надежно служить вам долгое время внимательно прочитайте руководство пользователя перед использованием мотокультиватора 3
• Перед осмотром фрез остановите двигатель и выключите сцепление 3
• Пользованием мотокультиватора незнание инструкции по экс плуатации может привести к травме или повреждению обору дования используйте мотокультиватор по его прямому назна чению культивирование вспаханной земли применение изде лия для обработки невозделанных земель или в других целях мо жет быть опасным и привести к повреждению аппарата осо бенно опасна эксплуатация мотокультиватора на участках где могут оказаться камни проволока и другие твердые предметы 3
• Чистку или замену режущих элементов проводите только в защитных перчатках из плотных материалов 3
• Рис 1 5
• Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 6
• А не запускайте двигатель мотокультиватора без воздушного 7
• Двигатель поставляется без масла перед запуском в эксплуа 7
• Использование нерекомендованного моторного масла может 7
• Привести к выходу из строя двигателя 7
• Тацию заполните картер двигателя до необходимого уровня 7
• Фильтра в противном случае срок эксплуатации сократится 7
• Время его регулировки установите его на ровную поверх ность 8
• Для предотвращения опрокидывания мотокультиватора во 8
• Использование мотокультиватора на склонах может приве сти к его опрокидыванию управление мотокультиватором лицами которые не име ют соответствующих навыков и опыта может привести к травматизму используйте прочную полностью закрывающую ноги обувь управление мотокультиватором без обуви обуви с откры тыми поверхностями может быть причиной получения се рьезных травм используйте мотокультиватор только в светлое время суток при отсутствии транспортного средства переносить мо токультиватор необходимо только вдвоем 8
• На кожу не переливайте бензин выше допустимого уровня 8
• Не производите заправку при включенном двигателе не ку рите во время заправки не разливайте бензин не вдыхайте 8
• Пары бензина не допускайте попадания бензина на одежду и 8
• Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении 8
• После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 9
• Быть надежно затянута 10
• Внимание не запускать двигатель с демонтированным воз душным фильтрующим элементом 10
• Дованным калильным числом 10
• Если перед обслуживанием двигатель работал то система выхлопа будет горячей соблюдайте осторожность не ка сайтесь ее 10
• Запрещается использование свечи зажигания с не рекомен 10
• Плохо завернутая свеча бу дет нагреваться при рабо те двигателя и может при вести к повреждению дви гателя большое усилие за тяжки свечи зажигания мо жет повредить резьбу го ловки цилиндра 10
• Свеча зажигания должна 10
• Www uralopt ru 11
• Адреса и телефоны ближайших сервисных центров 11
• Во избежание вытекания масла из картера двигателя запре 11
• Изделия обращайтесь в сервисный центр 11
• По вопросам связанным с неисправностями 11
• Указаны в гарантийном талоне 11
• Щается транспортировка мотокультиватора на боку 11
• Www uralopt ru 12
• Адреса и телефоны ближайших сервисных центров 12
• Изделия обращайтесь в сервисный центр 12
• Инструкции указанные в данном руководстве не относят 12
• По вопросам связанным с неисправностями 12
• Самостоятельная разборка узлов мотокультиватора в те чение гарантийного срока запрещена 12
• Ся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практиче ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 12
• Указаны в гарантийном талоне 12
• 7 342 218 24 85 13
• Www uralopt ru 13
• Телефон центрального сервисного центра 13

Похожие устройства

• Carver T-400 Руководство по эксплуатации
• Carver T-550R Руководство по эксплуатации
• Carver T-650R Руководство по эксплуатации
• Carver T-651R Руководство по эксплуатации
• Carver T-652R Руководство по эксплуатации
• Carver T-653R Руководство по эксплуатации
• Carver MT-650M Руководство по эксплуатации
• Carver MTL-650 Руководство по эксплуатации
• Carver MT-650 Руководство по эксплуатации
• Carver MT-900 Руководство по эксплуатации
• Carver MT-900DE Руководство по эксплуатации
• Carver ST-550 Руководство по эксплуатации
• Carver ST-650 Руководство по эксплуатации
• Carver ST-650EL Руководство по эксплуатации
• Samsung SC07F80UC Motion Sync Инструкция по эксплуатации
• Samsung MM-J430D Silver Инструкция по эксплуатации
• Samsung GT-C3592 Red Инструкция по эксплуатации
• Samsung SC20F70HB Инструкция по эксплуатации
• Samsung WW60J4090NWDLP Инструкция по эксплуатации
• Samsung CTR264KC01 Инструкция по эксплуатации

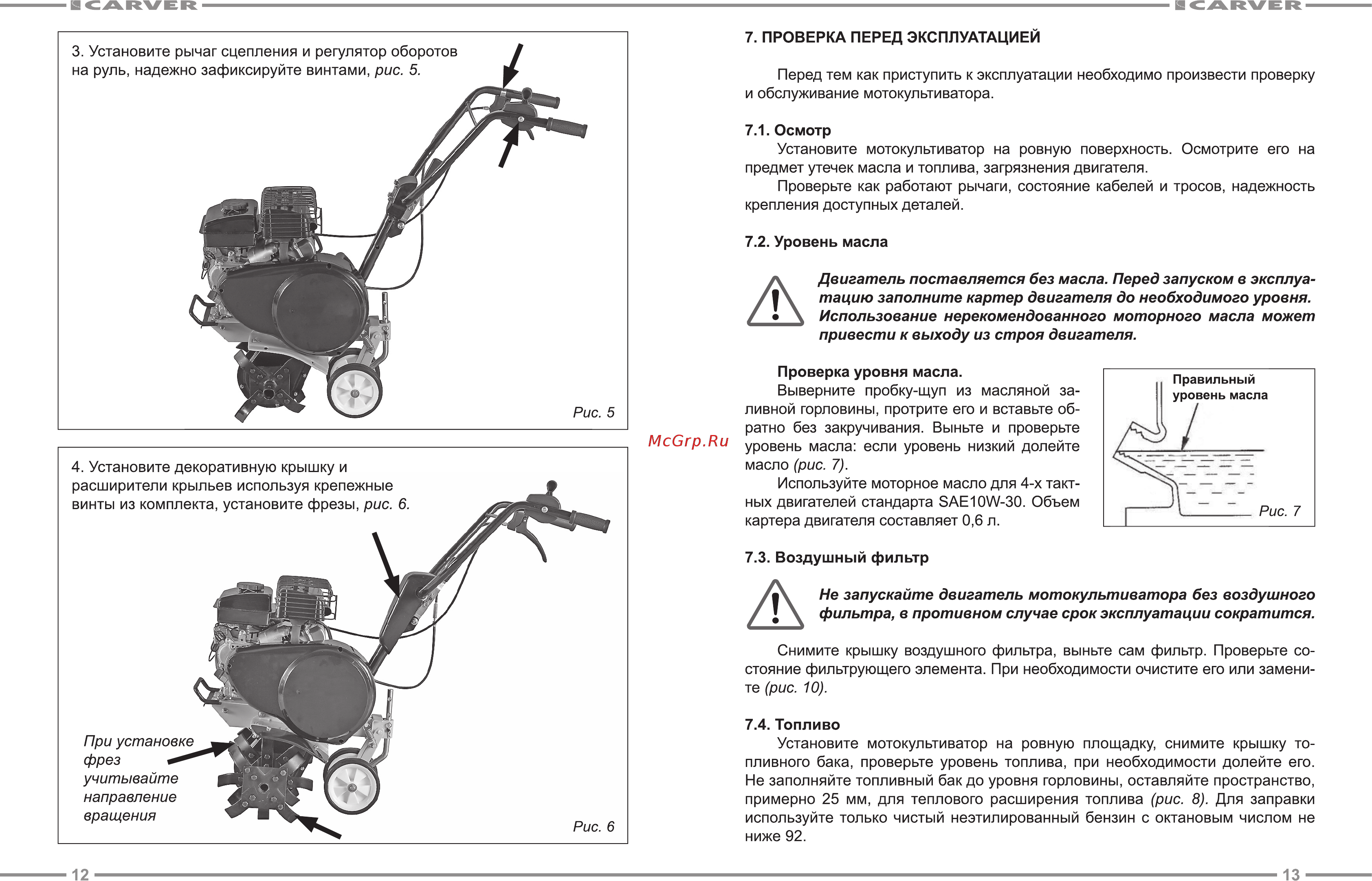

a CARVER H CARVER 7 ПРОВЕРКА ПЕРЕД ЭКСПЛУАТАЦИЕЙ Перед тем как приступить к эксплуатации необходимо произвести проверку и обслуживание мотокультиватора 7 1 Осмотр Установите мотокультиватор на ровную поверхность Осмотрите его на предмет утечек масла и топлива загрязнения двигателя Проверьте как работают рычаги состояние кабелей и тросов надежность крепления доступных деталей 7 2 Уровень масла л Двигатель поставляется без масла Перед запуском в эксплуатацию заполните картер двигателя до необходимого уровня Использование нерекомендованного моторного масла может привести к выходу из строя двигателя 1 Проверка уровня масла Выверните пробку щуп из масляной за ливной горловины протрите его и вставьте об ратно без закручивания Выньте и проверьте уровень масла если уровень низкий долейте масло рис 7 Используйте моторное масло для 4 х тактных двигателей стандарта SAE10W 30 Объем картера двигателя составляет 0 6 л 4 Установите декоративную крышку и расширители крыльев используя крепежные винты из комплекта установите фрезы рис 6 7 3 Воздушный фильтр а Не запускайте двигатель мотокультиватора без воздушного фильтра в противном случае срок эксплуатации сократится Снимите крышку воздушного фильтра выньте сам фильтр Проверьте со стояние фильтрующего элемента При необходимости очистите его или замени те рис 10 При установке фрез учитывайте направление вращения 12 Рис 6 7 4 Топливо Установите мотокультиватор на ровную площадку снимите крышку то пливного бака проверьте уровень топлива при необходимости долейте его Не заполняйте топливный бак до уровня горловины оставляйте пространство примерно 25 мм для теплового расширения топлива рис 8 Для заправки используйте только чистый неэтилированный бензин с октановым числом не ниже 92 13
