Carver T-350 [8/13] Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении

Содержание

• Carver 1
• Мотокультиватор 1
• Руководство по эксплуатации 1
• Т 350 1
• Внимательно прочитайте руководство пользователя перед ис 3
• Вращающиеся фрезы могут стать причиной серьезной трав мы избегайте контактов рук или ног с фрезами при работа ющем двигателе 3
• Выхлопной дым содержит ядовитый угарный газ запреща ется использовать мотокультиватор в закрытых помеще ниях убедитесь в том что территория на которой исполь зуется мотокультиватор хорошо проветривается 3
• Несоблюдение инструкций может привести к травме или по вреждению оборудования в случае возникновения сложностей или вопросов связанных с эксплуатацией мотокультиватора обращайтесь в специа лизированный сервисный центр при правильном обращении мотокультиватор будет надежно служить вам долгое время внимательно прочитайте руководство пользователя перед использованием мотокультиватора 3
• Перед осмотром фрез остановите двигатель и выключите сцепление 3
• Пользованием мотокультиватора незнание инструкции по экс плуатации может привести к травме или повреждению обору дования используйте мотокультиватор по его прямому назна чению культивирование вспаханной земли применение изде лия для обработки невозделанных земель или в других целях мо жет быть опасным и привести к повреждению аппарата осо бенно опасна эксплуатация мотокультиватора на участках где могут оказаться камни проволока и другие твердые предметы 3
• Чистку или замену режущих элементов проводите только в защитных перчатках из плотных материалов 3
• Рис 1 5
• Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уве домления 6
• А не запускайте двигатель мотокультиватора без воздушного 7
• Двигатель поставляется без масла перед запуском в эксплуа 7
• Использование нерекомендованного моторного масла может 7
• Привести к выходу из строя двигателя 7
• Тацию заполните картер двигателя до необходимого уровня 7
• Фильтра в противном случае срок эксплуатации сократится 7
• Время его регулировки установите его на ровную поверх ность 8
• Для предотвращения опрокидывания мотокультиватора во 8
• Использование мотокультиватора на склонах может приве сти к его опрокидыванию управление мотокультиватором лицами которые не име ют соответствующих навыков и опыта может привести к травматизму используйте прочную полностью закрывающую ноги обувь управление мотокультиватором без обуви обуви с откры тыми поверхностями может быть причиной получения се рьезных травм используйте мотокультиватор только в светлое время суток при отсутствии транспортного средства переносить мо токультиватор необходимо только вдвоем 8
• На кожу не переливайте бензин выше допустимого уровня 8
• Не производите заправку при включенном двигателе не ку рите во время заправки не разливайте бензин не вдыхайте 8
• Пары бензина не допускайте попадания бензина на одежду и 8
• Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении 8
• После первых 5 часов работы необходимо поменять мотор ное масло как описано ниже в настоящем руководстве 9
• Быть надежно затянута 10
• Внимание не запускать двигатель с демонтированным воз душным фильтрующим элементом 10
• Дованным калильным числом 10
• Если перед обслуживанием двигатель работал то система выхлопа будет горячей соблюдайте осторожность не ка сайтесь ее 10
• Запрещается использование свечи зажигания с не рекомен 10
• Плохо завернутая свеча бу дет нагреваться при рабо те двигателя и может при вести к повреждению дви гателя большое усилие за тяжки свечи зажигания мо жет повредить резьбу го ловки цилиндра 10
• Свеча зажигания должна 10
• Www uralopt ru 11
• Адреса и телефоны ближайших сервисных центров 11
• Во избежание вытекания масла из картера двигателя запре 11
• Изделия обращайтесь в сервисный центр 11
• По вопросам связанным с неисправностями 11
• Указаны в гарантийном талоне 11
• Щается транспортировка мотокультиватора на боку 11
• Www uralopt ru 12
• Адреса и телефоны ближайших сервисных центров 12
• Изделия обращайтесь в сервисный центр 12
• Инструкции указанные в данном руководстве не относят 12
• По вопросам связанным с неисправностями 12
• Самостоятельная разборка узлов мотокультиватора в те чение гарантийного срока запрещена 12
• Ся к абсолютно всем ситуациям которые могут возникнуть оператор должен осознавать что контроль над практиче ской эксплуатацией и соблюдение всех предосторожностей входит в его непосредственные обязанности 12
• Указаны в гарантийном талоне 12
• 7 342 218 24 85 13
• Www uralopt ru 13
• Телефон центрального сервисного центра 13

Похожие устройства

• Carver T-400 Руководство по эксплуатации
• Carver T-550R Руководство по эксплуатации
• Carver T-650R Руководство по эксплуатации
• Carver T-651R Руководство по эксплуатации
• Carver T-652R Руководство по эксплуатации
• Carver T-653R Руководство по эксплуатации
• Carver MT-650M Руководство по эксплуатации
• Carver MTL-650 Руководство по эксплуатации
• Carver MT-650 Руководство по эксплуатации
• Carver MT-900 Руководство по эксплуатации
• Carver MT-900DE Руководство по эксплуатации
• Carver ST-550 Руководство по эксплуатации
• Carver ST-650 Руководство по эксплуатации
• Carver ST-650EL Руководство по эксплуатации
• Samsung SC07F80UC Motion Sync Инструкция по эксплуатации
• Samsung MM-J430D Silver Инструкция по эксплуатации
• Samsung GT-C3592 Red Инструкция по эксплуатации
• Samsung SC20F70HB Инструкция по эксплуатации
• Samsung WW60J4090NWDLP Инструкция по эксплуатации
• Samsung CTR264KC01 Инструкция по эксплуатации

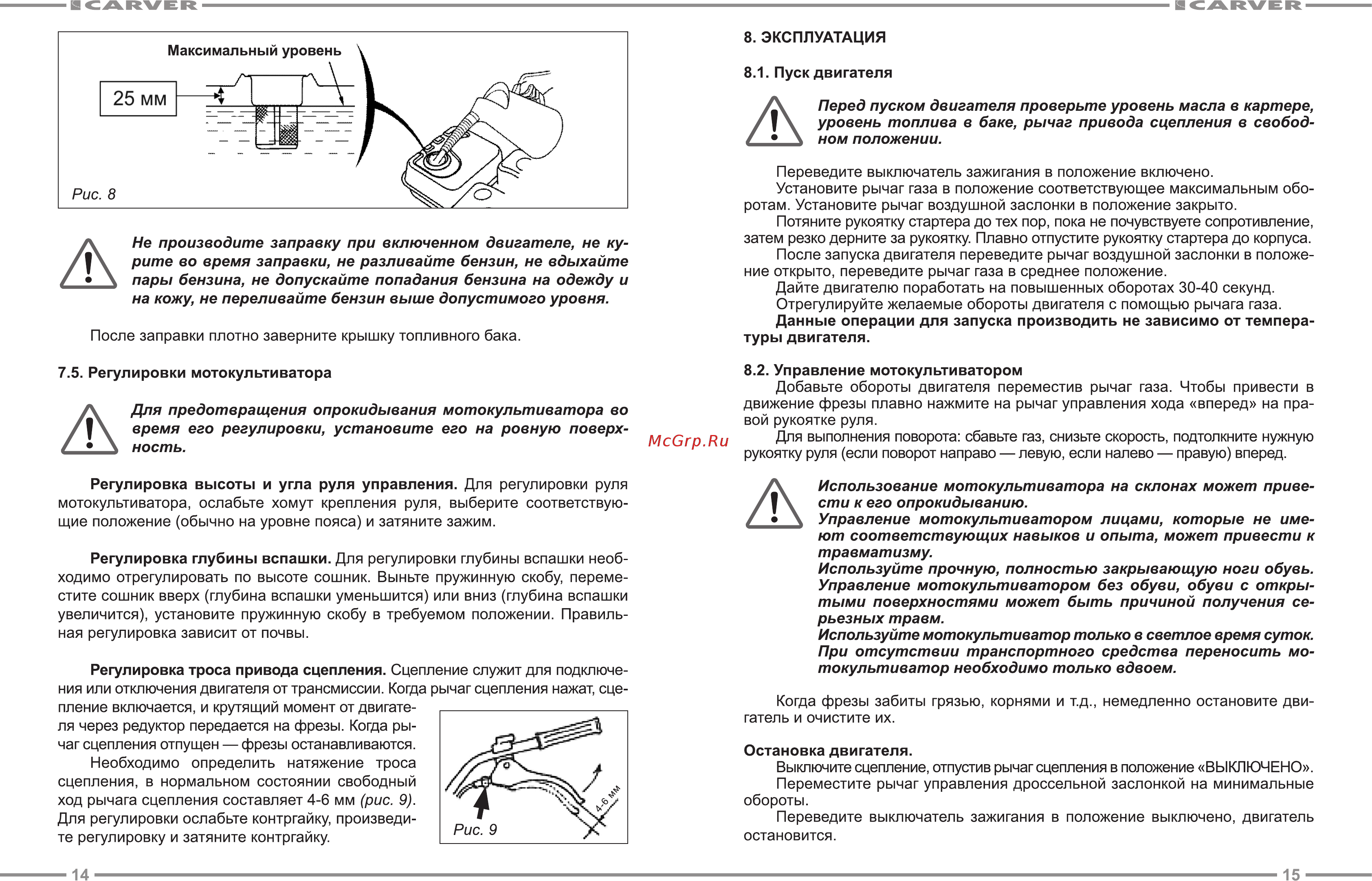

a CARVER H CARVER 8 ЭКСПЛУАТАЦИЯ 8 1 Пуск двигателя Перед пуском двигателя проверьте уровень масла в картере уровень топлива в баке рычаг привода сцепления в свобод ном положении К Не производите заправку при включенном двигателе не ку рите во время заправки не разливайте бензин не вдыхайте пары бензина не допускайте попадания бензина на одежду и на кожу не переливайте бензин выше допустимого уровня После заправки плотно заверните крышку топливного бака 7 5 Регулировки мотокультиватора А Для предотвращения опрокидывания мотокультиватора во время его регулировки установите его на ровную поверх ность Регулировка высоты и угла руля управления Для регулировки руля мотокультиватора ослабьте хомут крепления руля выберите соответствую щие положение обычно на уровне пояса и затяните зажим Регулировка глубины вспашки Для регулировки глубины вспашки необ ходимо отрегулировать по высоте сошник Выньте пружинную скобу переме стите сошник вверх глубина вспашки уменьшится или вниз глубина вспашки увеличится установите пружинную скобу в требуемом положении Правиль ная регулировка зависит от почвы Регулировка троса привода сцепления Сцепление служит для подключе ния или отключения двигателя от трансмиссии Когда рычаг сцепления нажат сце пление включается и крутящий момент от двигате ля через редуктор передается на фрезы Когда ры чаг сцепления отпущен фрезы останавливаются Необходимо определить натяжение троса сцепления в нормальном состоянии свободный ход рычага сцепления составляет 4 6 мм рис 9 Для регулировки ослабьте контргайку произведи те регулировку и затяните контргайку 14 Переведите выключатель зажигания в положение включено Установите рычаг газа в положение соответствующее максимальным обо ротам Установите рычаг воздушной заслонки в положение закрыто Потяните рукоятку стартера до тех пор пока не почувствуете сопротивление затем резко дерните за рукоятку Плавно отпустите рукоятку стартера до корпуса После запуска двигателя переведите рычаг воздушной заслонки в положе ние открыто переведите рычаг газа в среднее положение Дайте двигателю поработать на повышенных оборотах 30 40 секунд Отрегулируйте желаемые обороты двигателя с помощью рычага газа Данные операции для запуска производить не зависимо от темпера туры двигателя 8 2 Управление мотокультиватором Добавьте обороты двигателя переместив рычаг газа Чтобы привести в движение фрезы плавно нажмите на рычаг управления хода вперед на пра вой рукоятке руля Для выполнения поворота сбавьте газ снизьте скорость подтолкните нужную рукоятку руля если поворот направо левую если налево правую вперед Использование мотокультиватора на склонах может приве сти к его опрокидыванию Управление мотокультиватором лицами которые не име ют соответствующих навыков и опыта может привести к травматизму Используйте прочную полностью закрывающую ноги обувь Управление мотокультиватором без обуви обуви с откры тыми поверхностями может быть причиной получения се рьезных травм Используйте мотокультиватор только в светлое время суток При отсутствии транспортного средства переносить мо токультиватор необходимо только вдвоем Когда фрезы забиты грязью корнями и т д немедленно остановите дви гатель и очистите их Остановка двигателя Выключите сцепление отпустив рычаг сцепления в положение ВЫКЛЮЧЕНО Переместите рычаг управления дроссельной заслонкой на минимальные обороты Переведите выключатель зажигания в положение выключено двигатель остановится 15
