Aten CS1308 [22/82] Штабельная установка и монтаж в стойке
![Aten CS1308 [22/82] Штабельная установка и монтаж в стойке](/views2/1211412/page22/bg16.png)
Руководство пользователя CS1308/CS1316
10
Штабельная установка и монтаж в стойке
Переключатель CS1308/CS1316 можно поставить на стол или
смонтировать в стойке 1U. Описание процедуры монтажа приводится в
последующих разделах.
Примечание. 1.Оставьте не меньше 5,1 см с каждой стороны для
надлежащей вентиляции, и 12,7 см сзади для шнура питания и
кабеля.
2. Комплект для монтажа в стойке не включает клетевые гайки.
Если требуются дополнительные винты или клетевые гайки,
обратитесь по месту приобретения стойки.
3. В учебных целях на схемах ниже изображается CS1316. Тем не
менее, CS1308 отличается от CS1316 только наличием 8-и KVM-
портов вместо 16-ти.
Штабельная установка
Переключатель CS1308/CS1316 можно поставить на любую ровную
поверхность, которая может выдержать вес переключателя и
подключенных к нему кабелей. Проследите, чтобы поверхность была
чистой и свободной от материалов, которые могут заблокировать
вытяжные вентиляционные отверстия или любым другим образом

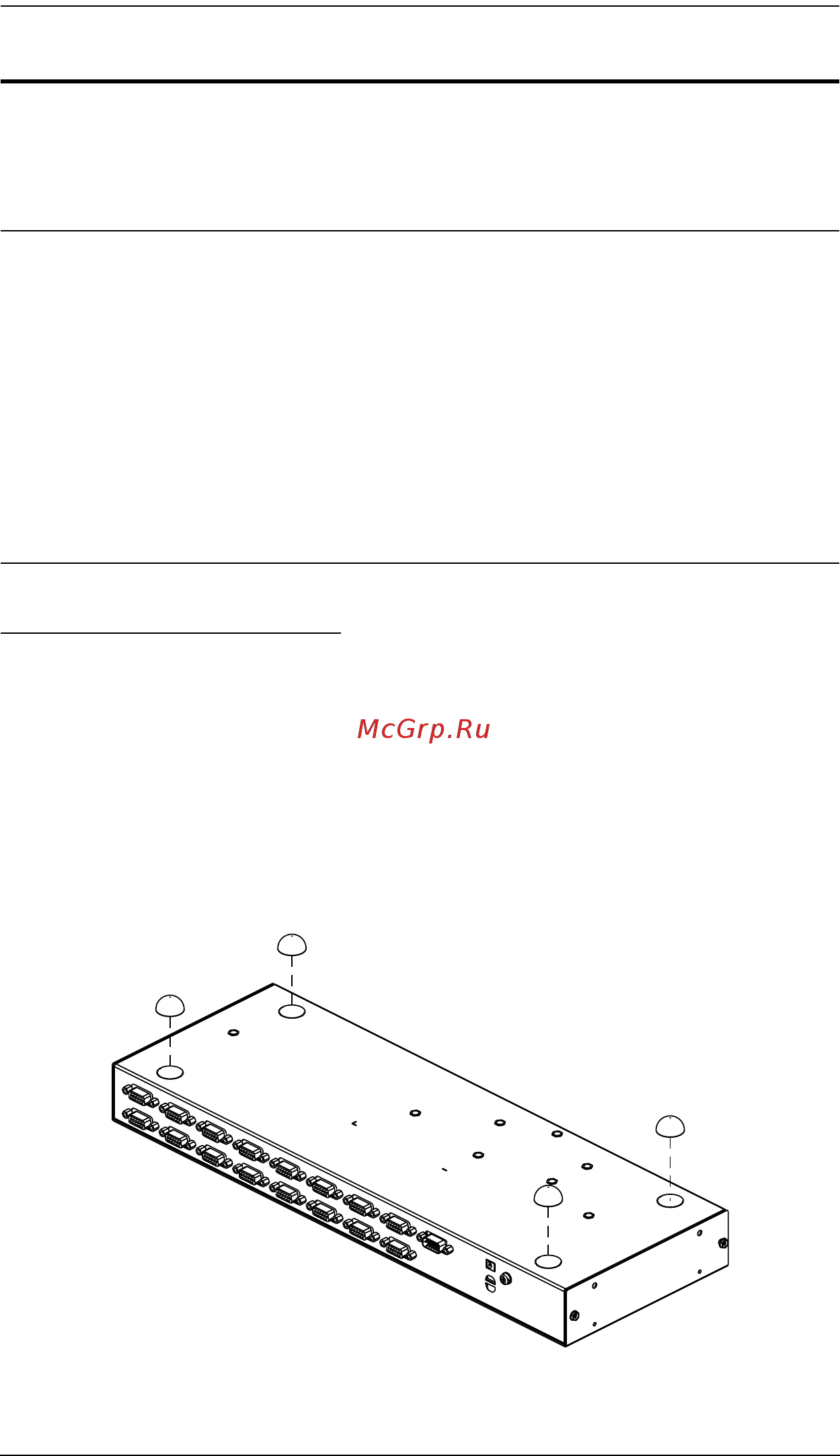

помешать нормальной работе KVM-переключателя. Снимите с ножек
защитную пленку и установите их по углам нижней
панели CS1308/
CS1316, как показано на рисунке внизу.
