Глава 2. Настройка оборудования
13

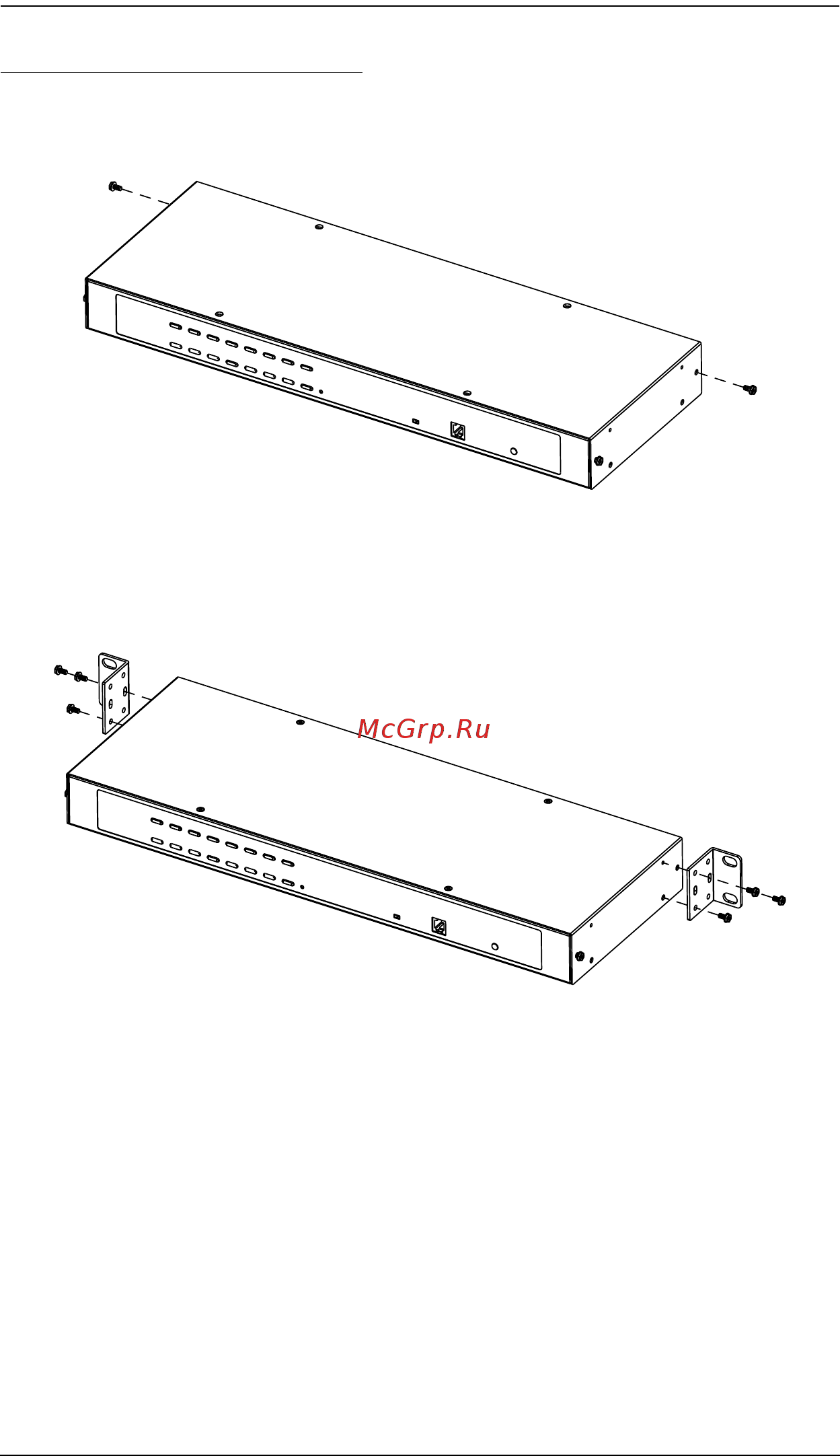

Монтаж в стойке – сзади
1. Выкрутите по 1-му винту с левой и правой стороны переключателя
(всего 2 винта), ближе к задней части устройства.
2. Используя 8 винтов M3 с крестообразным шлицем из комплекта для
монтажа в стойку, прикрутите монтажные кронштейны по бокам в
задней части устройства.
(Продолжение на следующей странице.)
