Глава 2. Настройка оборудования
15
Одноуровневая система
Если используется одноуровневая система, к первому устройству каскада
дополнительные переключатели не подключается. Для создания
одноуровневой системы выполните следующие действия.

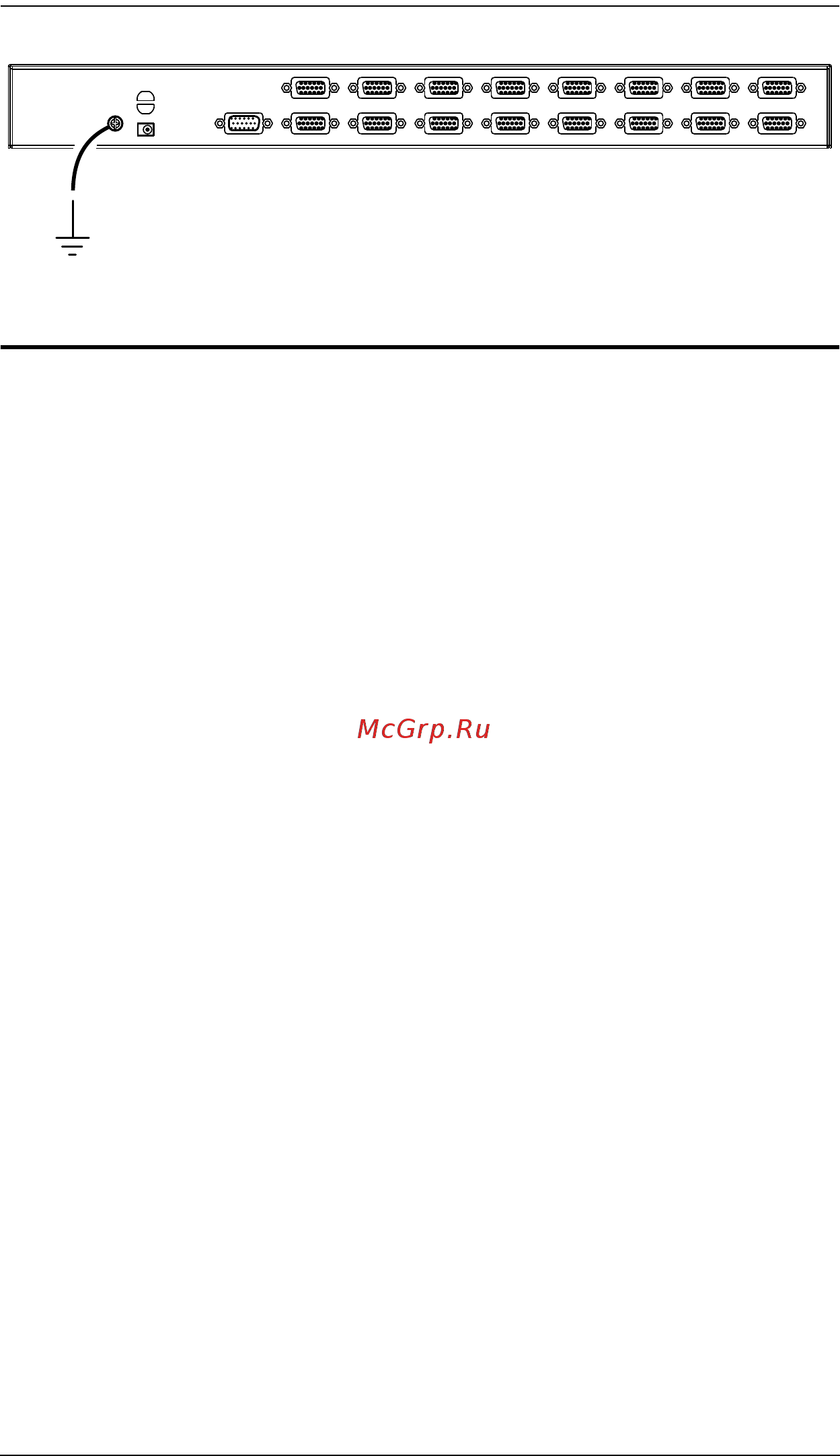

1. Выполните заземление CS1308/CS1316 и выключите питание всех
подключаемых компьютеров.
2. Используя идущий в комплекте консольный кабель подключите
клавиатуру, мышь и монитор к порту консоли CS1308/CS1316. См.
Схемы подключения кабелей на следующей странице.
3. Используя
комплекты KVM-кабелей* (описание в разделе Кабели на
стр.3), соедините любой доступный KVM-порт с портами
клавиатуры, видео и мыши устанавливаемого компьютера. См.
Схемы подключения KVM-кабеля на следующей странице.
4. Подключите кабель адаптера питания к гнезду питания CS1308/
CS1316, а затем соедините адаптер питания с источником
переменного тока.
5. Включите питание всех компьютеров.
