Приложение
67
Восстановление заводских настроек по
умолчанию
Вы можете восстановить заводские настройки по умолчанию
(приводятся на следующей странице) для CS1308/CS1316. При
выполнении этой процедуры из системы удаляются учетные записи
администратора и всех пользователей. Также удаляются все имена и
настройки портов.
Примечание. Для выполнения этой процедуры требуется колпачковая
перемычка.
1. Отсоедините адаптер питания CS1308/CS1316.
2. Снимите крышку CS1308/CS1316.
3. В зависимсти от модели, установите колпачковую перемычку на
контакты 1-2 переключателя J17 или J10 на материнской плате.
4. Подключите адаптер питания CS1308/CS1316. На экране KVM-
консоли отображаются следующие инструкции:
USERNAME AND PASSWORD INFORMATION AND PORT/USER
INFORMATION HAS BEEN CLEARED. PLEASE POWER OFF THE
SWITCH, REMOVE THE JUMPER, CLOSE THE CASE, THEN
RESTART.
(ИНФОРМАЦИЯ ОБ ИМЕНАХ ПОЛЬЗОВАТЕЛЕЙ И ПАРОЛЯХ, А ТАКЖЕ
ПОРТАХ/ПОЛЬЗОВАТЕЛЯХ ОЧИЩЕНА. ВЫКЛЮЧИТЕ
ПЕРЕКЛЮЧАТЕЛЬ, СНИМИТЕ ПЕРЕМЫЧКУ, ЗАКРОЙТЕ КРЫШКУ И
ВКЛЮЧИТЕ.)
5. Снова отсоедините адаптер питания.
6. Снимите колпачковую перемычку с контактов 1-2 переключателя J17/
J10.

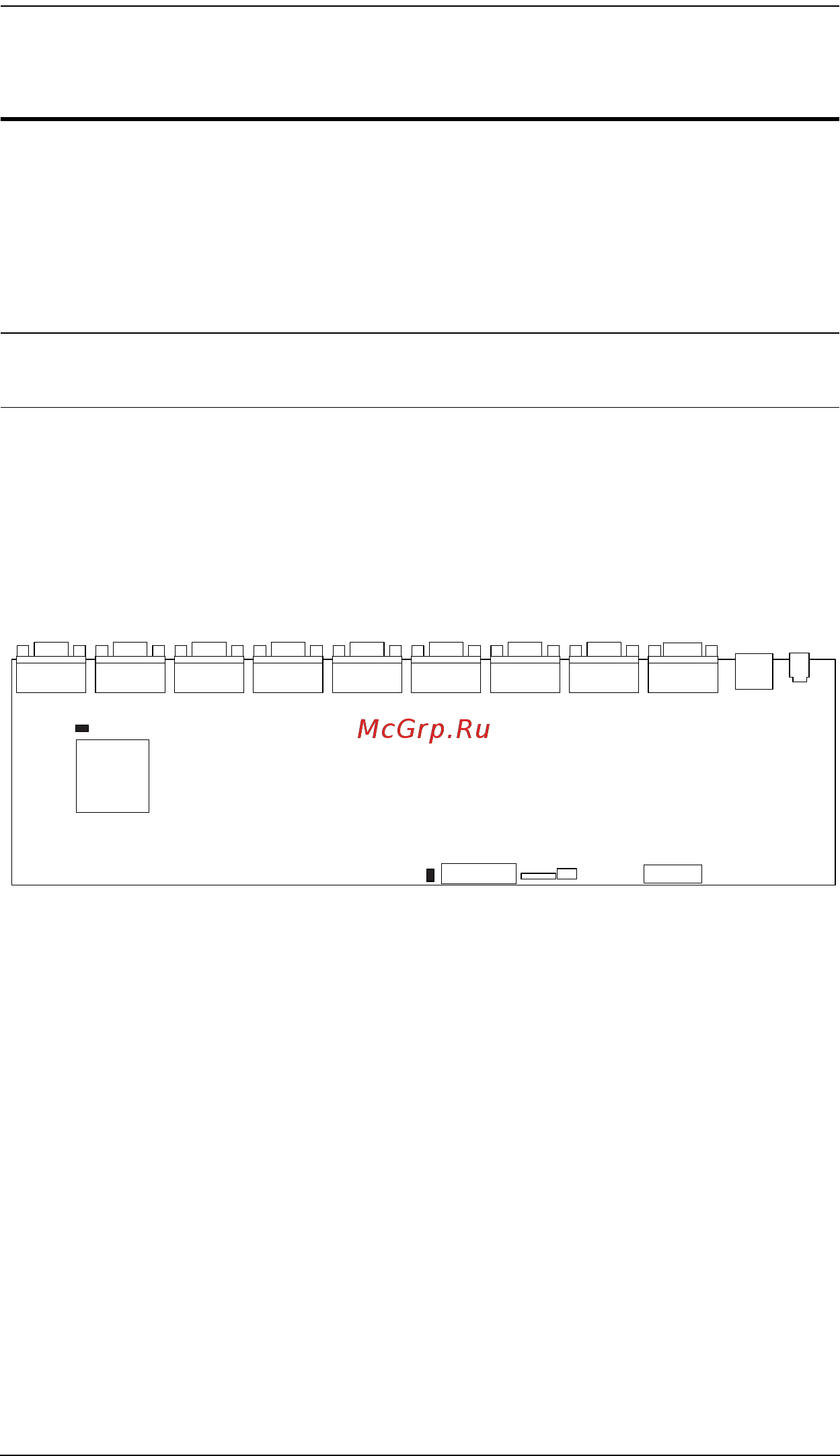

J17
J10
