Руководство пользователя CS1308/CS1316
54
Подготовка
Для подготовки к обновлению прошивки выполните следующие
действия.

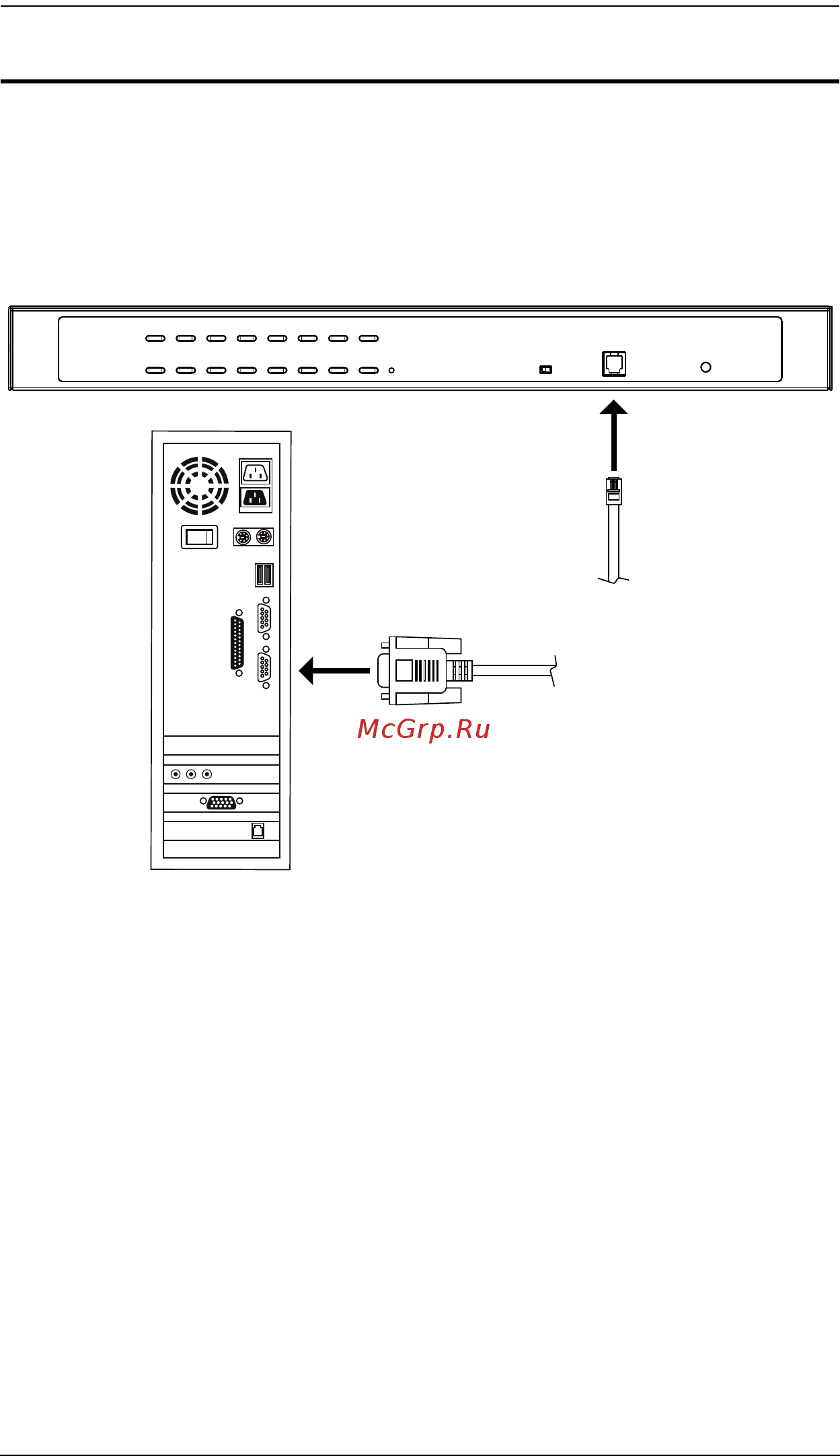

1. Используя идущий в комплекте с данным устройством кабель
обновления прошивки, соедините COM-порт компьютера с портом
обновления прошивки переключателя.
2. Выключите все компьютеры системы KVM.
3. Используя консоль KVM-переключателя войдите в экранное меню
под администратором (см. стр. 25) и выберите функцию F4 ADM
(АДМИНИСТРАТОР).
4. Перейдите к
пункту FIRMWARE UPGRADE (ОБНОВЛЕНИЕ
ПРОШИВКИ). Нажмите [Ввод], а затем нажмите [Y] для вызова
режима Обновление прошивки (см. стр. 36).
