Руководство пользователя CS1308/CS1316
56

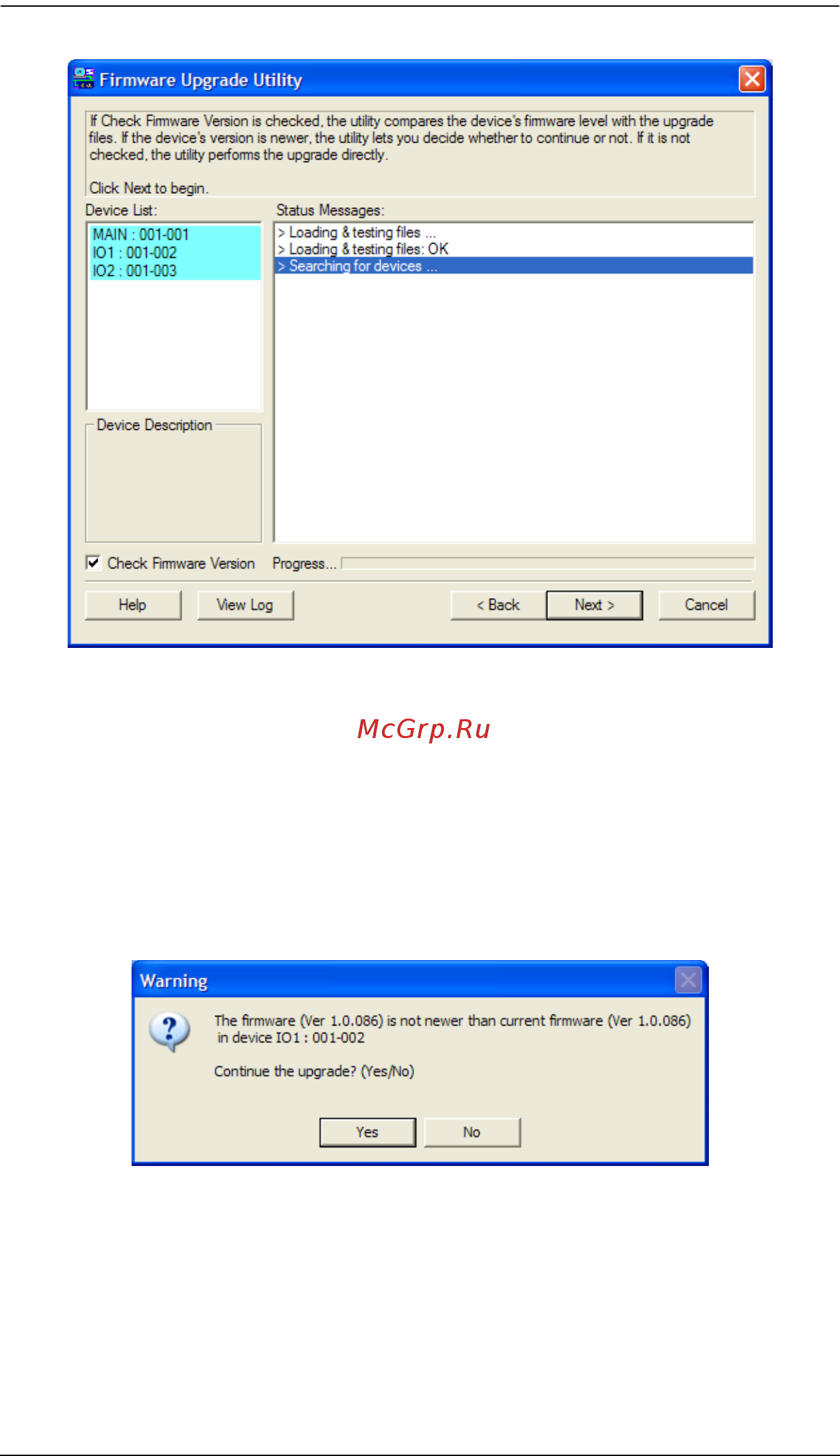

4. Щелкните Next (Далее) для выполнения обновления.
Если установлен флажок Check Firmware Version (Проверить версию
прошивки), программа сравнивает версию прошивки устройства с
версией файлов обновления. Если будет обнаружено, что версия
устройства позднее версии обновления, откроется окно, которое
сообщит вам об этом и предложит продолжить или отменить
операцию.
Если флажок Check Firmware Version (Проверить версию прошивки)
не установлен, программа установит файлы обновления, не
сравнивая их с версией прошивки устройства.
Во время обновления на панели Status Messages (Сообщения о
состоянии) появляются сообщения о состоянии, а в строке
выполнения отображается ход выполнения операции.
