и его шток убирается. Тяга под действием газовых пружин перемещается

назад, шары, выходят из тела наконечника и попадают в одну из сферических

кольцевых канавок захвата, чем обеспечивается сцепление захвата и тяги. Таким

образом, усилие газовых пружин оказывается приложенным к захвату. Захват

через упорную втулку прикладывает усилие к конусу, который центрирует

колесо относительно вала и одновременно прижимает опорную поверхность

обода колеса к фланцу вала, обеспечивая базирование колеса в плоскости

перпендикулярной оси вала.

ВНИМАНИЕ ОПАСНОСТЬ! Усилие прижима колеса превышает 100 кг,

поэтому следите за тем, чтобы пальцы не попали в пространство между

захватом и конусом!

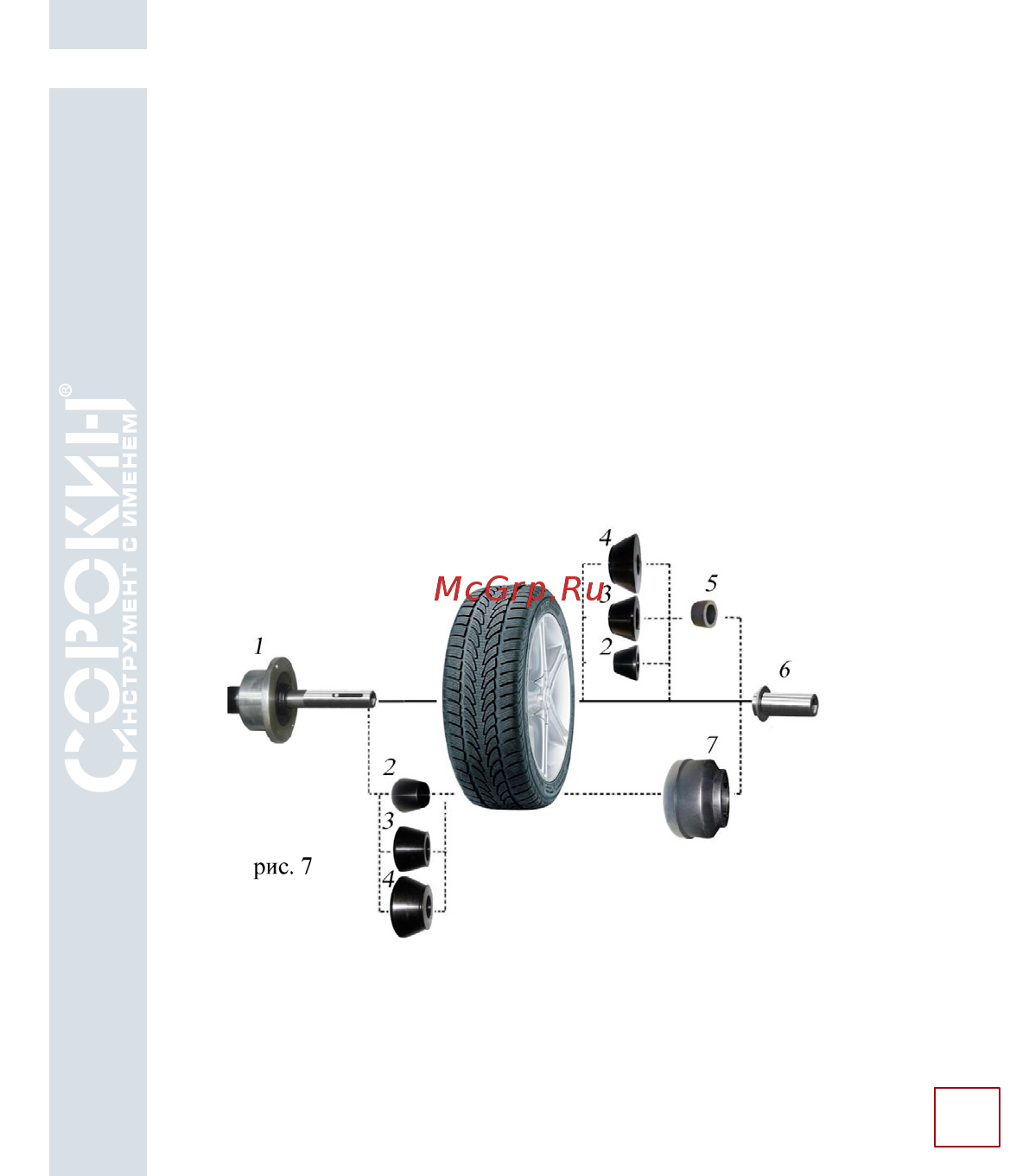

Балансируемое колесо может быть закреплено на валу СБ двумя способами.

В зави- симости от конфигурации обода конус может быть установлен как с

внешней стороны обода (вариант «а»), так и с внутренней (вариант «б») (см.

рис. 7).

На рисунке обозначены:
