ВНИМАНИЕ!

Когда двигатель не эксплу-

атируется, поставьте то-

пливный рычаг в положении

OFF (Выкл), чтобы исключить веро-

ятность протекания топлива и защи-

тить двигатель от заливания.

Рычаг воздушной заслонки 2 (Рис.2)

открывает и закрывает воздушную за-

слонку на карбюраторе. Положение «За-

крыто» обогащает топливную смесь для

запуска холодного двигателя. Положение

«Открыто» обеспечивает правильную то-

пливную смесь для работы после запу-

ска и для повторного запуска прогретого

двигателя.

Рычаг газа 1 (Рис.2) контролирует обо-

роты двигателя. Движение курка газа в

направлениях, показанных на рисунке,

ускоряют или замедляют работу двига-

теля, тем самым регулируя производи-

тельность насоса мотопомпы. В крайнем

левом положении курка газа, мотопомпа

будет выдавать максимальный объем

воды на выходе. Передвижение рычага

газа в правую сторону, будет уменьшать

объем воды на выходе.

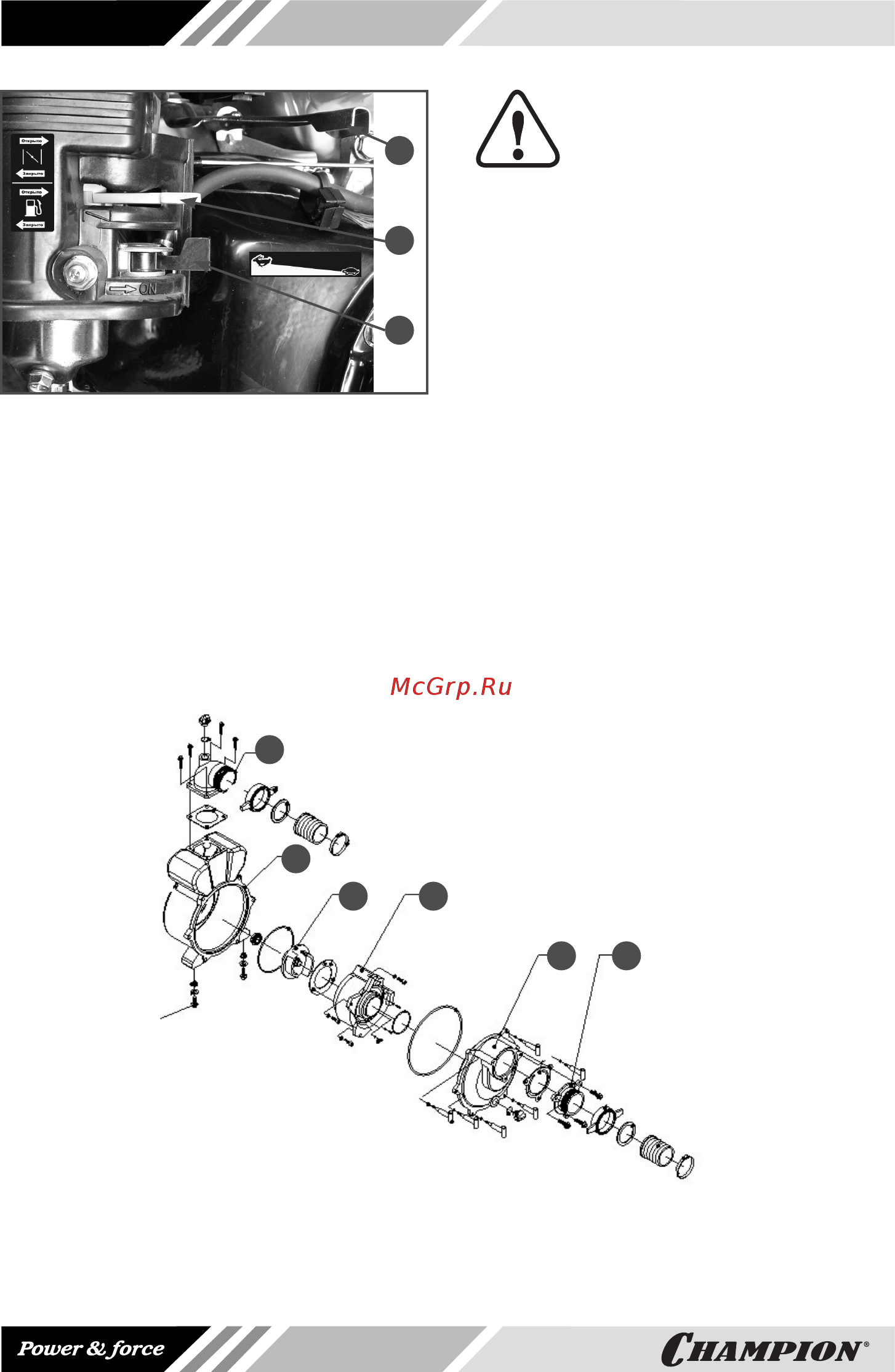

Рис.3. Устройство насоса мотопомпы

1. Напорный патрубок

2. Корпус помпы

3. Рабочее колесо (крыльчатка)

4. Корпус крыльчатки

5. Крышка корпуса помпы

6. Всасывающий патрубок

Рис.2 Расположение рычагов управления

1. Рычаг газа

2. Рычаг воздушной заслонки

3. Топливный рычаг
