7. ОСНОВНЫЕ УЗЛЫ

И ОРГАНЫ УПРАВЛЕНИЯ

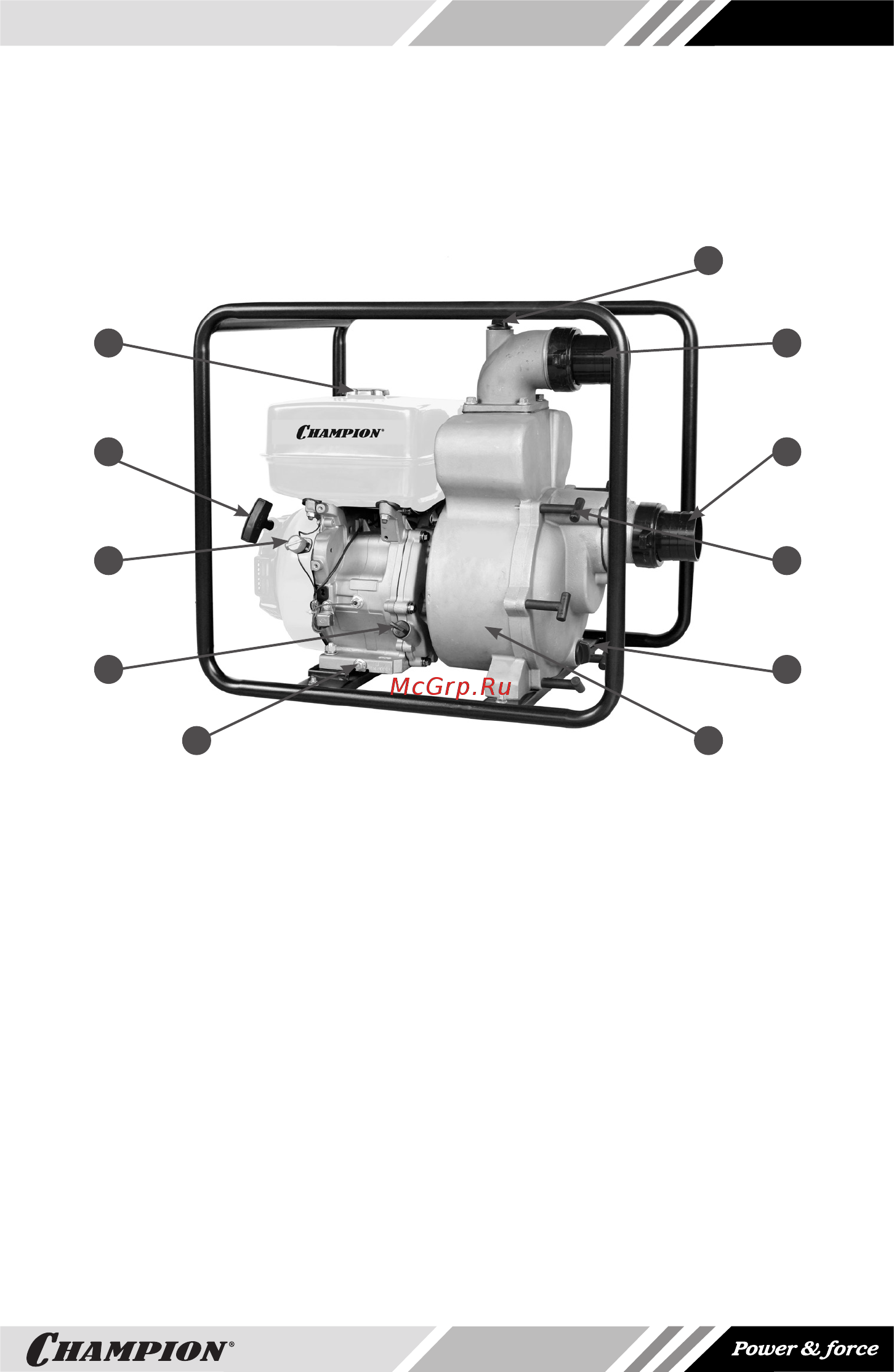

Рис.1 Расположение основных узлов и органов управления

7. Бак топливный

8. Ручной стартер

9. Выключатель зажигания

10. Пробка для слива масла

11. Крышка/щуп для масла

1. Корпус насоса

2. Пробка сливной горловины

3. Быстросъемные шпильки насоса

4. Всасывающий патрубок

5. Напорный патрубок

6. Пробка заливной горловины

Выключатель зажигания 9 (Рис.1) контро-

лирует работу системы зажигания. Для

работы двигателя выключатель должен

быть установлен в положении ON (Вкл).

Переключение выключателя двигателя

в положение OFF (Выкл) останавливает

двигатель.

Топливный рычаг 3 (Рис.2) — открывает

и закрывает подачу топлива из топливно-

го бака в карбюратор. Для работы двига-

теля топливный рычаг должен быть уста-

новлен в положении ON (Вкл).
