7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

Основные узлы и органы управления расположены на Рис. 1

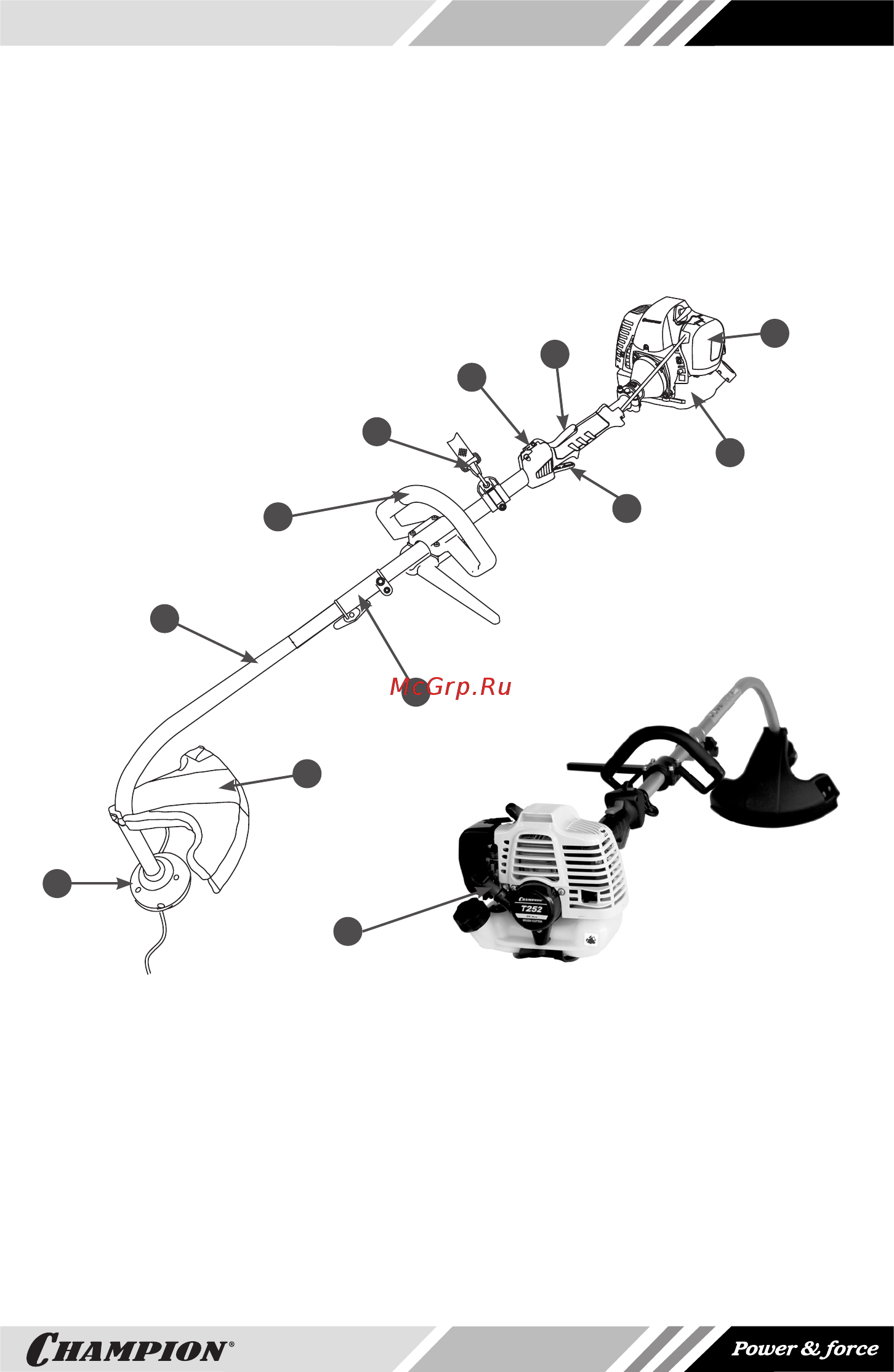

Рис.1 Расположение основных узлов и органов управления

1. Триммерная головка 2. Кожух защитный 3. Штанга (нижняя половина)

4. Муфта соединительная 5. Рукоятка рабочая передняя

6. Кронштейн крепления подвесного ремня 7. Выключатель зажигания 8. Курок газа

9. Рычаг блокировки курка газа 10. Бак топливный 11. Фильтр воздушный

12. Ручка стартера

Триммер относится к механизмам, приводимым в действие одноцилиндровым двух-

тактным бензиновым двигателем с воздушным охлаждением. Вращающийся коленча-

тый вал двигателя через центробежное сцепление передает крутящий момент на вал

штанги, которая приводит в движение триммерную головку.
