Champion T252 [12/28] Сборка

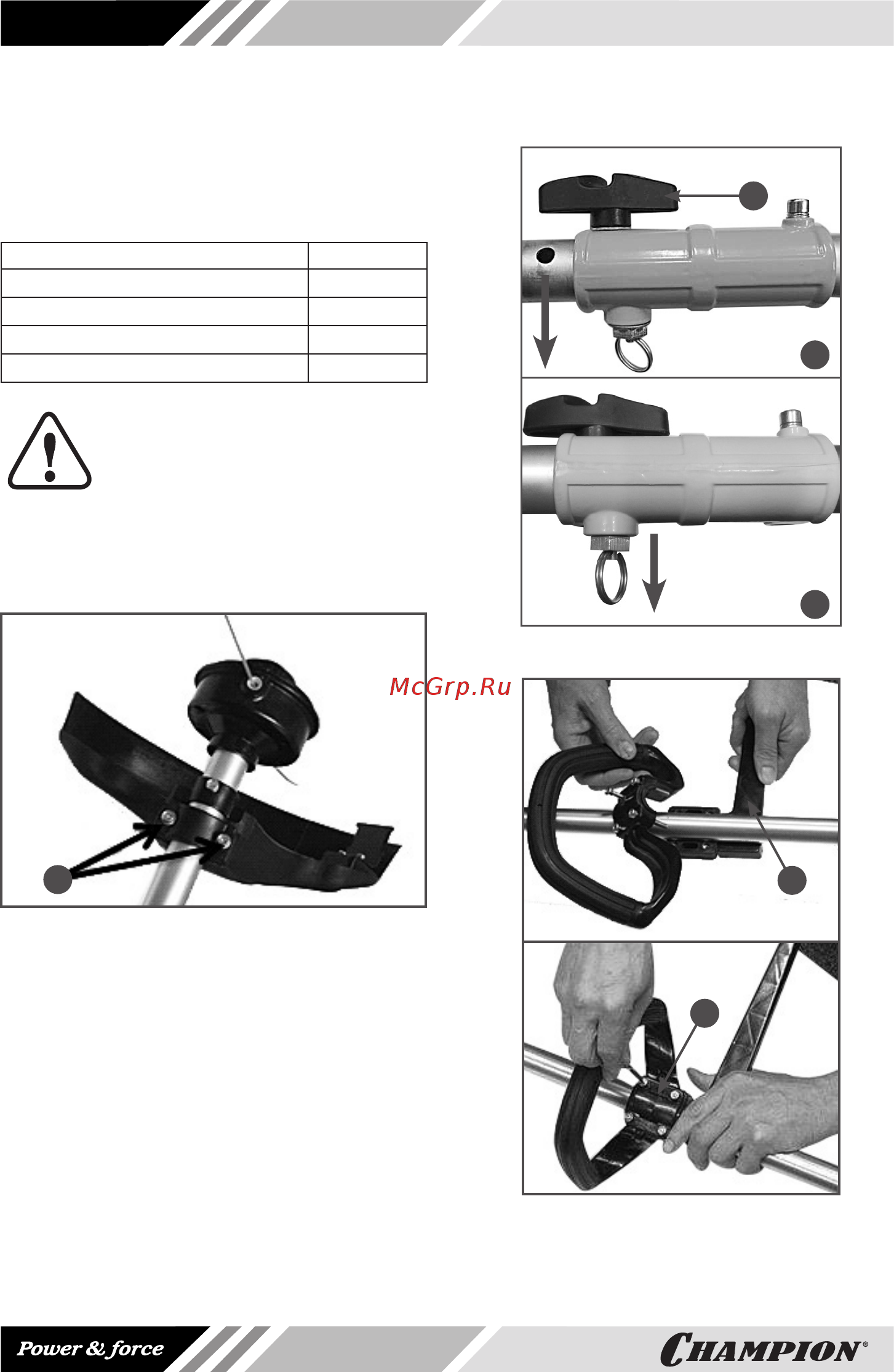

8. СБОРКА

Комплектность триммера приведена в

Таблице 1.

Таблица 1. Комплектность триммера

Комплектность Количество

Триммер 1 шт.

Головка триммерная 1 шт.

Кожух защитный 1 шт.

Руководство по эксплуатации 1 шт.

ПРИМЕЧАНИЕ!

Возможно изменение ком-

плектности без предвари-

тельного уведомления.

Установите на штангу кожух косильной

головки и зафиксируйте двумя болтами

(Рис. 2А).

Рис. 2 Установка защитного кожуха

Ослабьте на соединительной муфте

пластиковую гайку (Рис. 3А). Установите

нижнюю часть штанги в соединительную

муфту. Отверстие в штанге расположи-

те напротив стопорного болта на муфте

(Рис. 3А). Отожмите стопорный болт и,

слегка поворачивая штангу, зафиксируй-

те болт в отверстии штанги. Закрутите

пластиковую гайку, тем самым обеспечи-

вается плотность соединения.

Установите рабочую рукоятку на штангу.

Ограничитель (Рис. 4А) должен распола-

гаться с левой стороны. Зафиксируйте

рукоятку болтами из комплекта (Рис. 4В).

Рис. 3 Установка нижней части штанги

Рис. 4 Установка рабочей рукоятки
