15

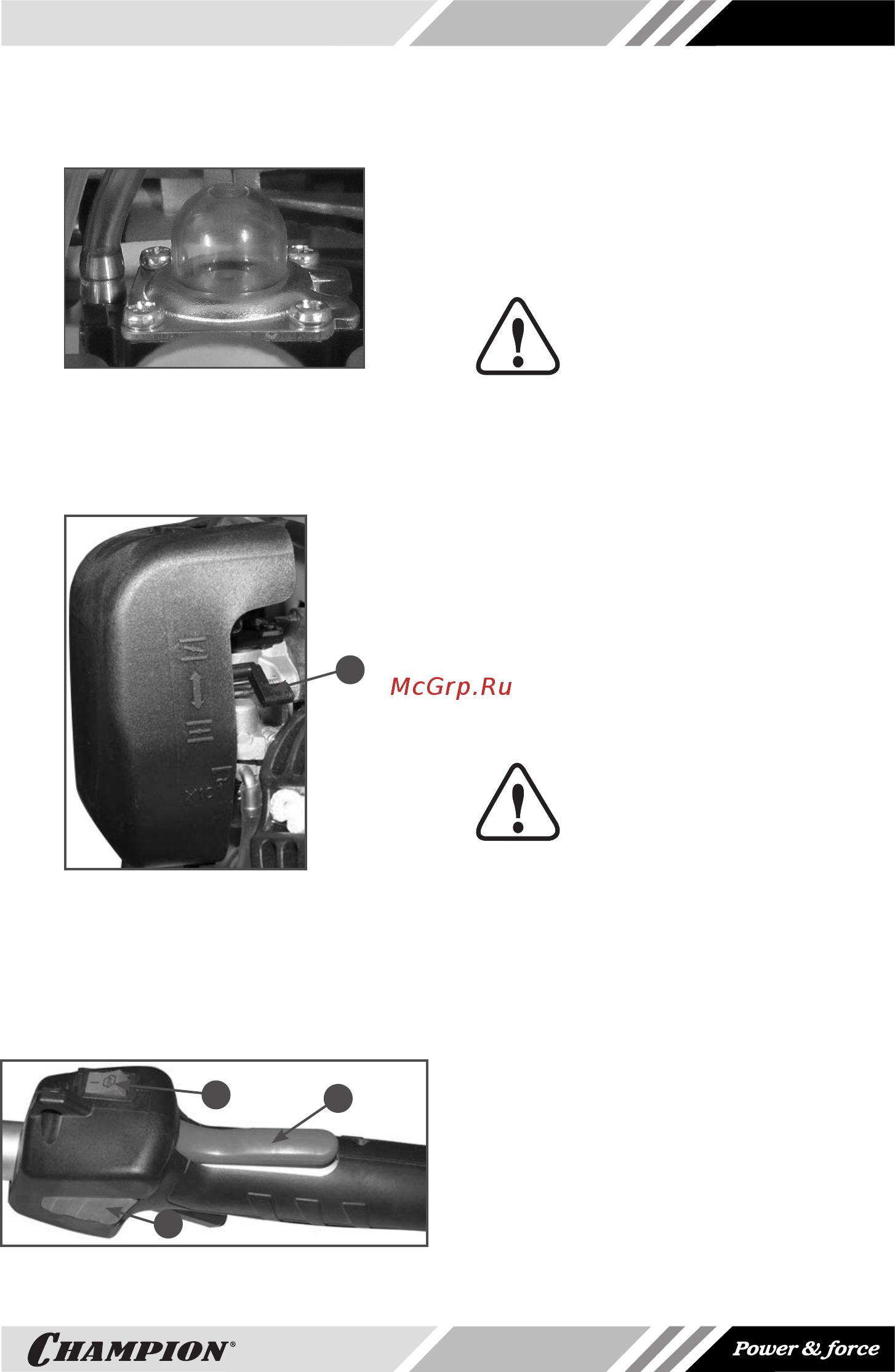

Насос находится в нижней части кар-
бюратора под корпусом воздушного
фильтра (Рис. 5).
Рис. 5 Расположение ручного топливного
насоса
4. Закройте воздушную заслонку. Для
этого рычаг заслонки 1 поднимите
вверх (Рис.6).
1
Рис. 6 Расположение воздушной заслонки
5. Выключатель зажигания (А) Рис. 7
установите в положение «I». Удержи-
вая рычаг блокировки курка газа (С)
нажмите на курок газа. Для облегче-
ния запуска зафиксируйте курок газа
стопором (В).
А
С
В
Рис. 7 Органы управления рабочей
рукоятки
6. Выберите свободный ход шнура старте-
ра. Для этого потяните за ручку стартера
до тех пор, пока не почувствуете сопро-
тивление, затем произведите сильный,
но плавный рывок за ручку. Повторите
эти действия 3-5 раз до первой вспышки
топлива в двигателе. Двигатель не запу-
скается, а сразу глохнет.
ОСТОРОЖНО!
Удерживайте крепко триммер,
чтобы не потерять контроль
во время запуска. Не запускай-
те триммер в воздухе или с ремня. Если
Вы потеряете контроль, устройство
может ударить по ноге или столкнуть-
ся с препятствием.
7. После первой вспышки откройте воз-
душную заслонку, для этого переве-
дите рычаг управления воздушной
заслонкой в нижнее положение.
8. Не забывая выбирать свободный ход
шнура стартера, сильно, но плавно
потяните за ручку стартера 1-3 раза.
Двигатель должен завестись.
9. После запуска прогрейте двигатель в
течение 1 минуты.
ВНИМАНИЕ!
Всегда при запуске выбирайте
свободный ход шнура старте-
ра. Шнур стартера никогда не
вытягивайте до конца, есть опасность
разрыва шнура или повреждения дета-
лей стартерной группы. Никогда не
отпускайте при запуске ручку старте-
ра в верхнем положении – существует
опасность поломки стартера. Невы-
полнение этих требований инструкции
часто приводит к поломке стартера и
не подлежит ремонту по гарантии.
Если двигатель не запускается, возмож-
но, что Вы пропустили первую вспышку,
и свечу залило топливом. В этом случае
необходимо выполнить следующие дей-
ствия:
1. Выключатель зажигания установите в
положение «Стоп».
2. Выверните и просушите свечу зажига-
ния.
