21
чинается испарение материала, и проис-
ходит зажигание дуги.
При высокой скорости подачи еще сла-
бая дуга может быть потушена быстро
подаваемой проволокой, так что зажи-
гание произойдет только со второй или
третьей попытки. Поэтому рекомендует-
ся производить зажигание на сниженной
скорости подачи и переключаться на тре-
буемую высокую скорость только после
того, как дуга начнет гореть стабильно.
Зажигание должно производиться только
в пределах соединения и на тех местах,
которые сразу после зажигания должны
быть снова расплавлены. От не про-
варенных точек зажигания могут расхо-
диться трещины из-за высокой скорости
остывания этих локально нагретых мест.
Нельзя резко тушить дугу в конце шва
или убирать горелку от конечного кра-
тера. В первую очередь при сваривании
толстых листов, где в наплавленных ва-
ликах большого объема могут возникнуть
глубокие кратеры, рекомендуется мед-
ленно отводить дугу от ванны.
Горелка наклоняется на 10°-20° в на-
правлении сваривания и ведется слегка
волочащим или колющим движениями.
Расстояние между горелкой и изделием
должно быть таким, чтобы расстояние
между свободным концом электрода
(нижней кромкой токоподводящего мунд-
штука) и точкой соприкосновения дуги и
изделия составляло примерно 10-12 диа-
метров проволоки.
При слишком сильном наклоне горелки
существует опасность всасывания воз-
духа в защитный газ. Колющее движение
горелки обычно используется при сварке
массивной проволокой, волочащее - при
использовании порошковой проволоки
со шлакообразующим покрытием.
Схемы перемещения электрода при
сварке в защитных газах представлены
на Рис. 9.

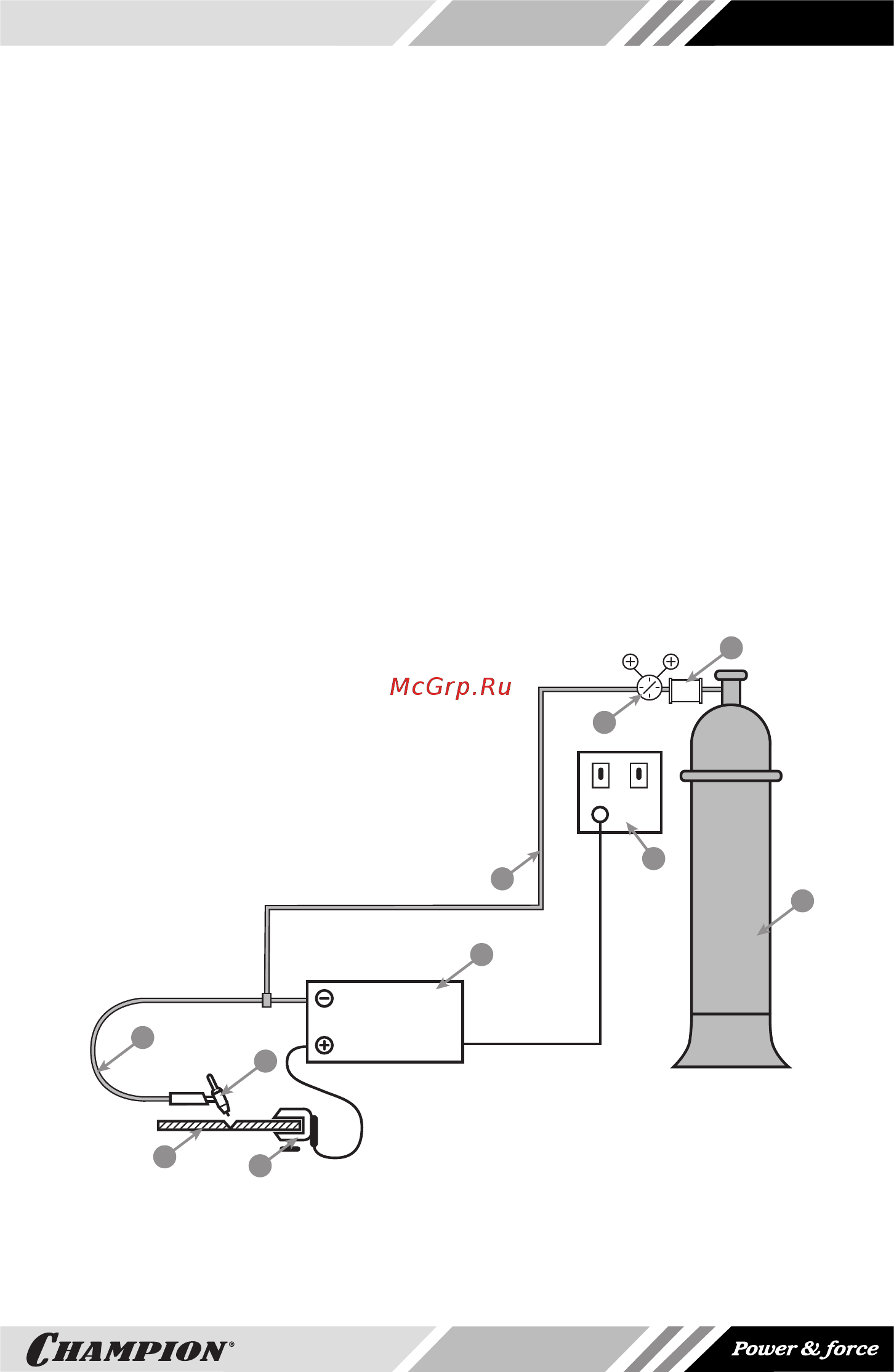

Рис.8. Схема подключения сварочного аппарата
1 – сварочный кабель; 2 – клемма заземления; 3 – свариваемая деталь; 4 – сварочная горелка;
5 – сварочный рукав; 6 – механизм подачи проволоки; 7 – сварочный аппарат;
8 – шланг для подачи защитного газа; 9 – газовый редуктор с расходомером;
10 – источник электроэнергии; 11 – подогреватель газа; 12 – баллон с газом.
10
9
7
8
5
6
2
4
3
1
