22

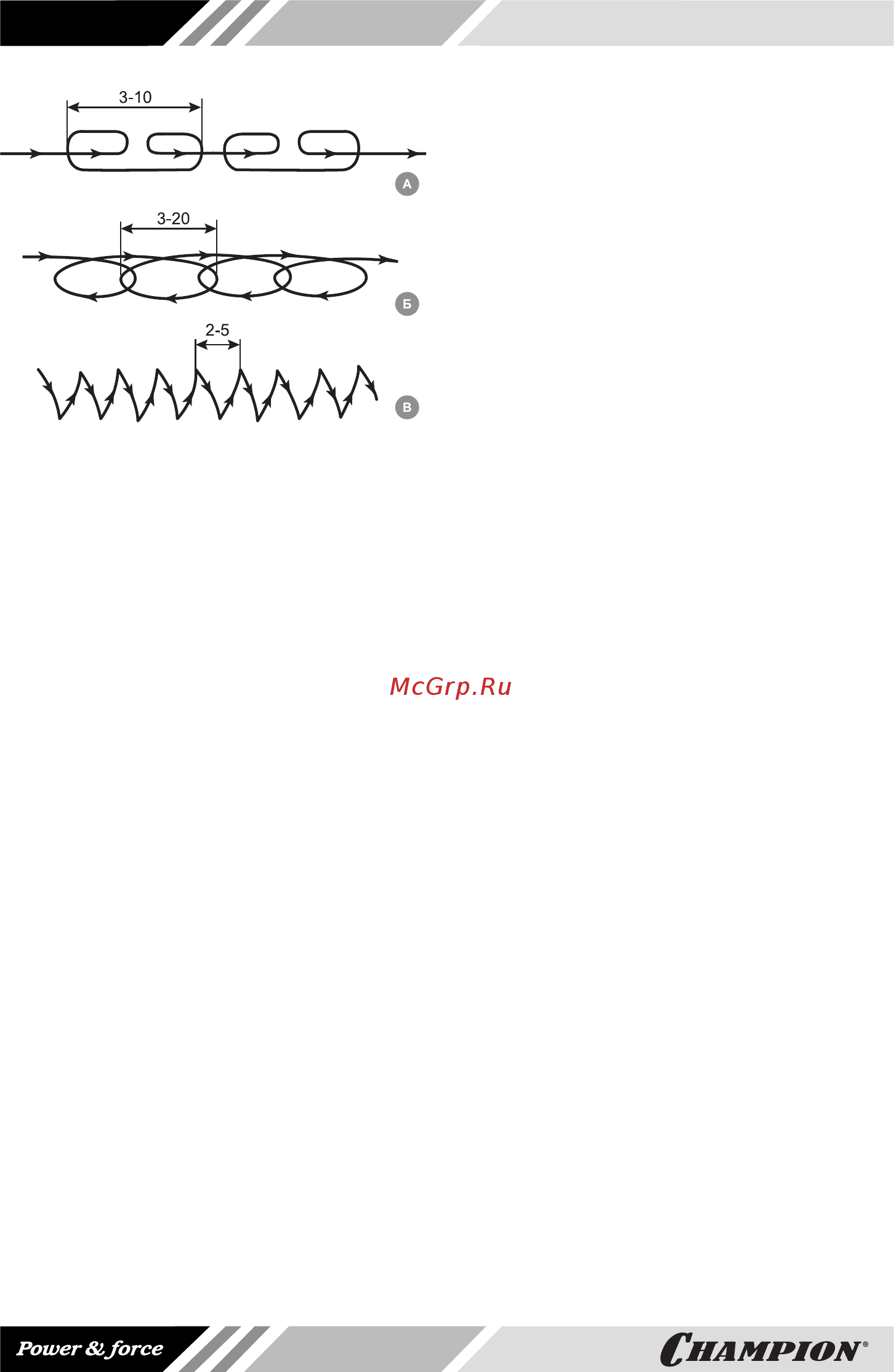

Рис. 9 Схемы перемещения электрода при
сварке в защитных газах
А - возвратно-поступательное;
Б - по вытянутой спирали;
В - с поперечными колебаниями
7.4.2. Настройка полуавтомата
Перед выполнением сварочных работ,
подсоединить обратный кабель (масса)
к свариваемому изделию, нажать кнопку
на горелке. Для подбора оптимального
режима необходимо настроить полуав-
томат на ненужных деталях. Настройки
проводить, используя различные регули-
ровки силы тока и скорости подачи про-
волоки для получения требуемых резуль-
татов.
При обрыве дуги необходимо увеличить
скорость подачи проволоки и уменьшить
сварочный ток. При ударах проволоки о
свариваемый материал уменьшите ско-
рость подачи проволоки, увеличьте сва-
рочный ток.
Необходимо помнить, что к каждому типу
проволоки надо подбирать соответству-
ющие значения тока и скорости подачи
проволоки. Для самых тяжелых отрезков
сварки, которые занимают большие про-
межутки времени, необходимо провести
несколько настроек режимов работы и
использованием проволоки разных диа-
метров, чтобы подобрать наиболее соот-
ветствующий материалу сварочный про-
цесс для диагностирования сварочного
шва по внешнему виду.
Разделка кромок зависит от толщины
свариваемого металла и выбирается по
ГОСТ 14771-76.
Скорость подачи проволоки зависит от
сварочного тока и напряжения. Практи-
чески она устанавливается так, чтобы
процесс горения протекал устойчиво при
удовлетворительном формировании шва
и незначительном разбрызгивании шва.
7.4.3. Сварка без газа
(самозащитными порошковыми
проволоками)
1. Подсоедините сварочный рукав го-
релки к разъему на панели управле-
ния и закрутите до упора.
2. Подсоедините обратный кабель к
разъему «+» в нижней части перед-
ней панели аппарата и закрутите по
часовой стрелке.
3. Откройте отсек механизма подачи
сварочной проволоки и подсоедините
кабель механизма подачи к клемме
«без газа» (см. Рис. 10).
4. Установите катушку с проволокой на
держатель в соответствии с п. 7.1.4
Установка и заправка сварочной про-
волоки.
5. Нажмите на кнопку включения ме-
ханизма подачи проволоки, для того
чтобы проволока вышла из горелки.
6. Отпустите кнопку при выходе свароч-
ной проволоки из наконечника сва-
рочной горелки на расстояние не бо-
лее 25 мм. В процессе сварки вылет
проволоки необходимо поддерживать
постоянным. Это обеспечивается при
поддержании постоянной длины дуги.
7. Закрепите зажим «земля» на свари-
ваемой детали или металлической
поверхности основания, на котором
будет проходить сварка. При этом
свариваемые детали должны иметь
хороший контакт с поверхностью
основания. Приготовьте маску (за-
щитный щиток). Включите питание,
для этого выключатель переведите
