23
в положение «ВКЛ». При этом долж-
на загореться лампочка индикатора
сети.
8. Включите режим сварки MIGMAG
переключателем 4 (Рис. 1).
9. Отрегулируйте значение сварочного
тока, напряжения сварки и скорость
подачи проволоки в соответствии с
рабочими условиями.

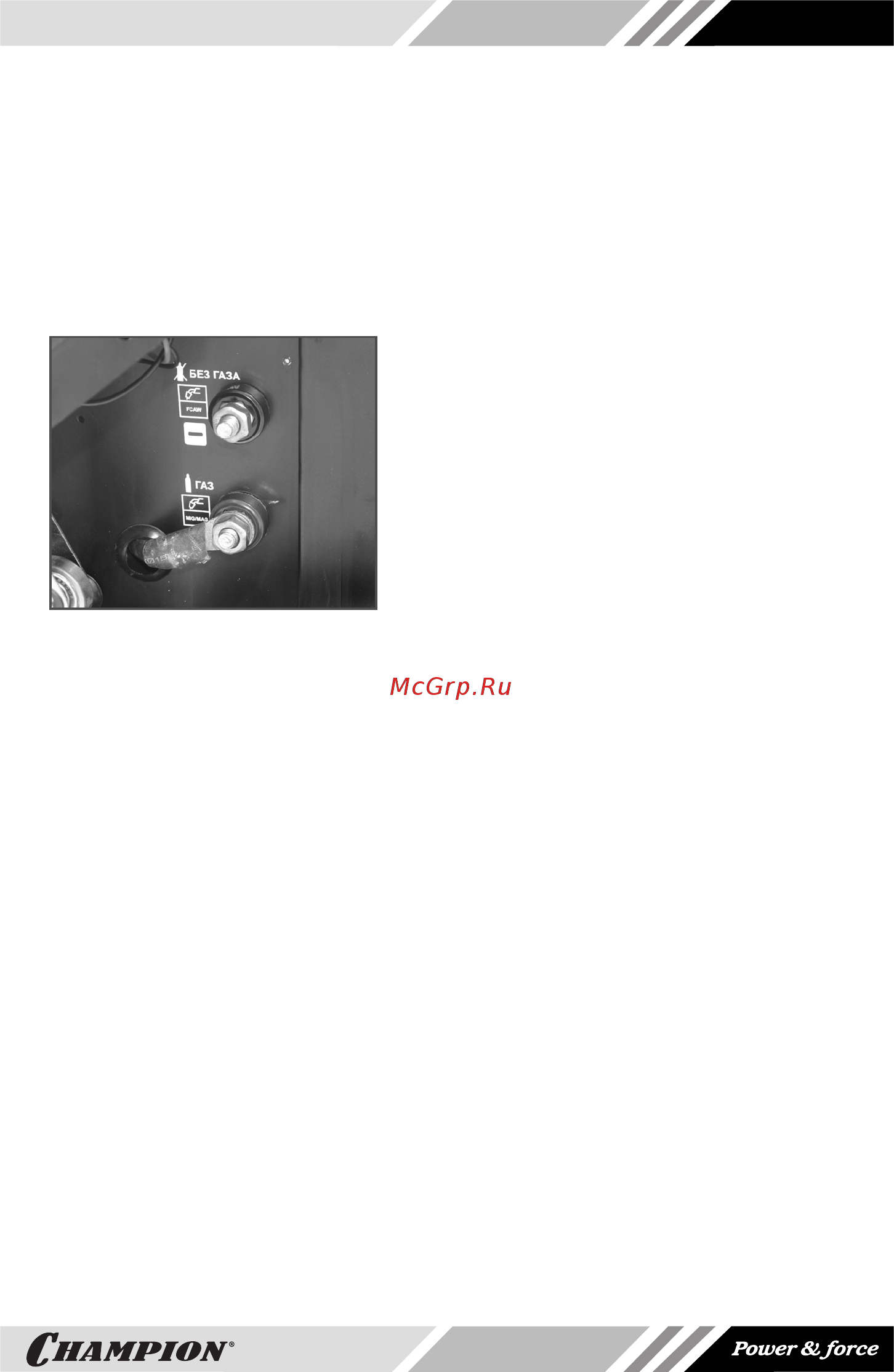

Рис. 10 Клеммы подключения кабеля
механизма подачи проволоки
Движения проволоки как вдоль, так и
попрек шва должны быть ритмичными,
а схемы движения проволокой соответ-
ствовать схемам движения при сварке
покрытыми электродами.
7.4.4. Сварка с газом
1. Подсоедините сварочный рукав го-
релки к разъему на панели управле-
ния и закрутите до упора.
2. Подсоедините обратный кабель к
разъему «+» в нижней части перед-
ней панели аппарата и закрутите по
часовой стрелке.
3. Откройте отсек механизма подачи
сварочной проволоки и подсоедините
кабель механизма подачи к клемме
«газ» (см. Рис. 10).
4. Установите катушку с проволокой на
держатель в соответствии с п. 7.1.4
Установка и заправка сварочной про-
волоки.
5. Нажмите на кнопку включения ме-
ханизма подачи проволоки, для того
чтобы проволока вышла из горелки.
6. Отпустите кнопку при выходе сва-
рочной проволоки из наконечника
сварочной горелки на расстояние не
более 25 мм. В процессе сварки вы-
лет проволоки необходимо поддер-
живать постоянным. Это обеспечи-
вается при поддержании постоянной
длины дуги.
7. Подсоедините газовый шланг к шту-
церу 9 на задней панели (см. Рис. 1).
8. Закрепите зажим «земля» на свари-
ваемой детали или металлической
поверхности основания, на котором
будет проходить сварка. При этом
свариваемые детали должны иметь
хороший контакт с поверхностью ос-
нования. Приготовьте маску (защит-
ный щиток). Включите питание, для
этого выключатель переведите в по-
ложение «ВКЛ». При этом должна за-
гореться лампочка индикатора сети.
9. Включите режим сварки MIGMAG
переключателем 4 (см. Рис. 1).
10. Откройте газовый баллон, убедитесь
в том, что газ выходит из газовой го-
релки. Отрегулируйте объем подачи
газа на редукторе.
11. Отрегулируйте значение сварочного
тока, напряжения сварки и скорость
подачи проволоки в соответствии с
рабочими условиями.
При сварке необходимо использовать за-
щитные газы, очищенные от примесей и
водяных паров.
При сварке в углекислом газе его расход
устанавливается так, чтобы полностью
защитить металл шва от воздействия
воздуха. Перед началом сварки следует
отрегулировать расход углекислого газа
и спустя 30-40 секунд зажечь дугу и при-
ступить к сварке. Расстояние от торца
мундштука горелки до металла должно
быть в пределах 7-15мм.
Угол наклона горелки следует выбирать
в пределах 5-15° от вертикальной оси.
Сварочную горелку можно вести углом
вперед, перемещая дугу справа налево.
